该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
附件详情 隧道横断面总体布置图 建筑限界及内轮廓设计图2 明洞衬砌设计图 明洞衬砌配筋设计图 S5a型复合式衬砌断面设计图 S5a型衬砌配筋设计图 S5a型衬砌钢拱架设计图 S5型复合式衬砌断面设计图 S5型衬砌配筋设计图 S5型衬砌钢拱架设计图 S4a型复合式衬砌断面设计图 S4a型衬砌配筋设计图 S4a型衬砌格栅钢架设计图2 S4型复合式衬砌断面设计图 S4型衬砌配筋设计图 S4型衬砌格栅钢架设计图2 S3型复合式衬砌断面设计图 断层带复合式衬砌设计图2 SDC型衬砌钢拱架设计图 SDC型衬砌配筋设计图 行车横洞口主洞加强段衬砌设计图 S3Ca型衬砌配筋设计图 行车横洞口主洞加强段钢架设计图2 行车横洞衬砌设计图 行车横洞口平立面设计图 行车横洞口段衬砌断面图2 行车横洞卷闸门设计图2 行人横洞衬砌设计图2 行人横洞平立面设计图 行人横洞口段衬砌断面图2 行人横洞卷闸门设计图 暗洞进洞口支护设计图3 隧道主洞超前支护及导洞开挖支护设计图5 隧道施工工序图5 监控量测设计图3 洞内路面构造图3 锚杆、钢筋网细部构造图 洞内装饰设计图 衬砌防排水设计图2 施工缝、变形缝防水设计图 二次衬砌回填注浆设计图 中心水沟设计图 中心水沟沉沙井设计图 中心水沟检查井设计图2 墙脚排水盲沟检查井设计图 主洞电缆沟、排水边沟设计图2 横洞电缆沟、排水边沟设计图3 路缘排水沟沉砂井设计图 消防设备洞设计图2 紧急电话设备洞设计图4 PLC设备洞设计图2 风机预埋件设计图8 风机控制箱设备洞设计图2 照明设备洞设计图2 监控检测等设备洞设计图6
plc设备洞设计图2.dwg

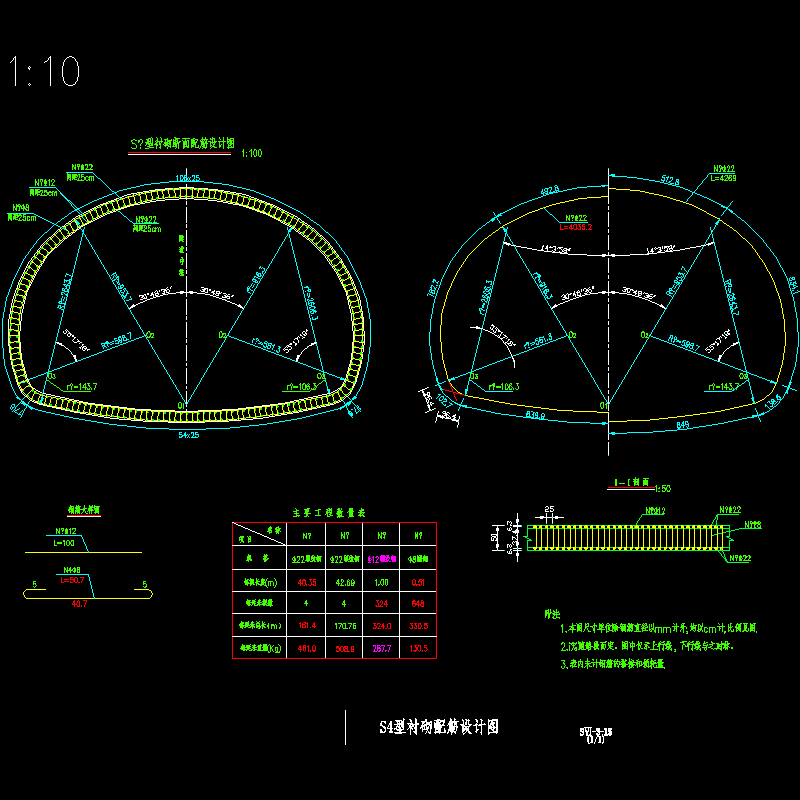

s4a型复合式衬砌断面设计图.dwg
s4a型衬砌配筋设计图.dwg

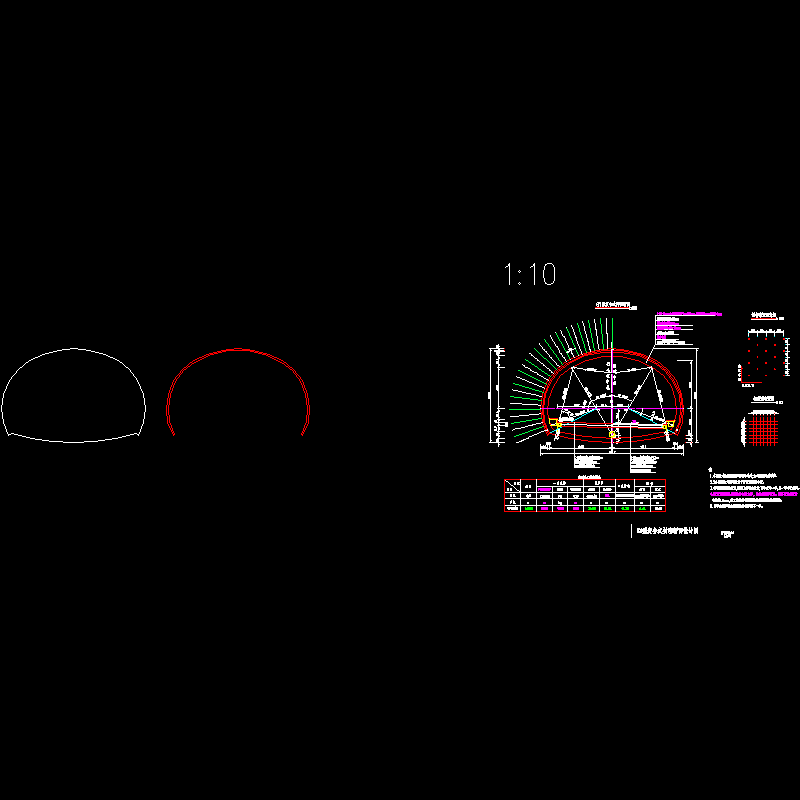

s4型复合式衬砌断面设计图.dwg
s4型衬砌配筋设计图.dwg

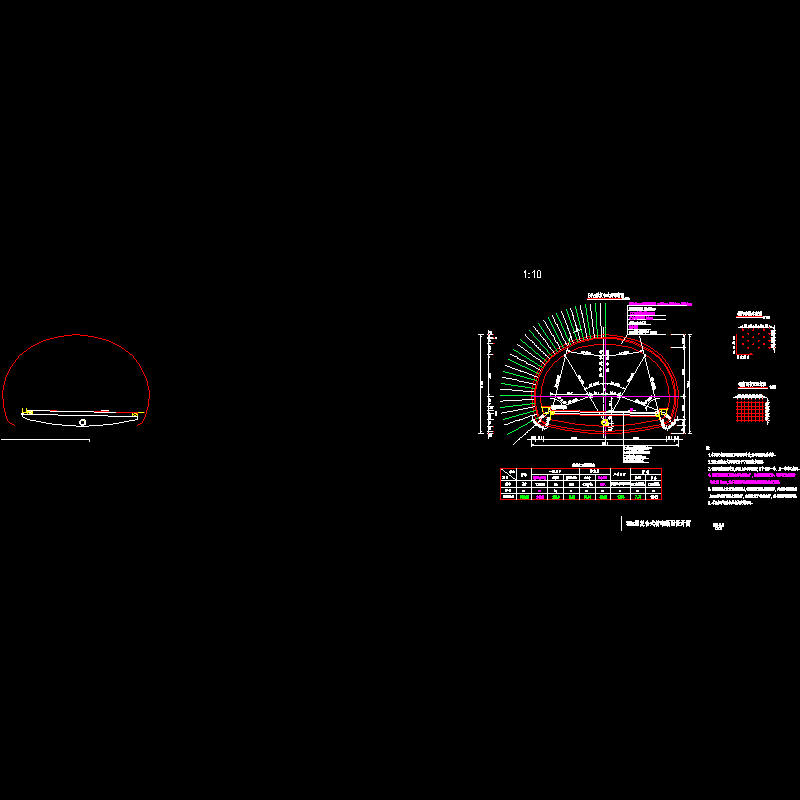

s5a型复合式衬砌断面设计图.dwg
s5a型衬砌配筋设计图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-9-30 07:05:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
