二类高层电信楼给排水设计施工图纸_消火栓灭火系统和消防系统cad图

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

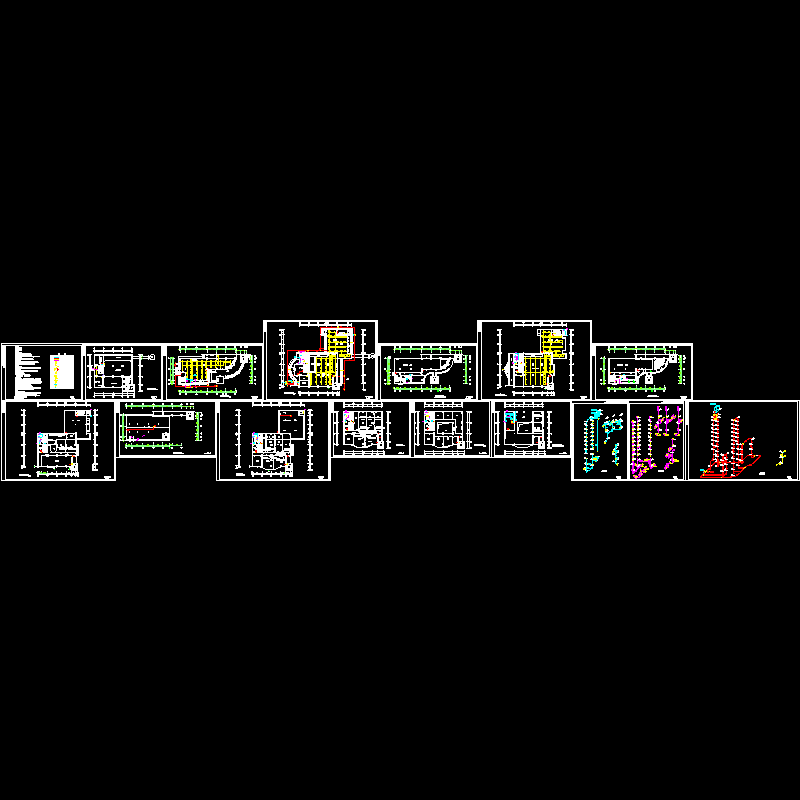

该项目属二类高层建筑.生活给水拟分二个区,1~3层为低区,由市政管网水压直接供水;4层及以上为高区,由屋顶水箱供水.泵房内设生活水加压泵,补水至屋顶水箱.泵房内设消防加压泵和水池,以满足消防水量及水压.室内消火栓灭火系统用水量20L/s,屋顶设生活消防合用水箱,水箱贮存消防用水12m3 。 　　 图纸内容包括：1.图例及说明 2.地下层给排水平面 3.A区各层给排水平面 4.BC区各层给排水平面 5.消防系统图 6.排水系统图 7.给水系统图 8.BC区屋顶给排水平面 9.A区屋顶给排水平面

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
