桥型为15 30 15m三孔连续梁人行天桥设计cad套图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计荷载：公路-Ⅱ级。 　　 2、桥梁宽度：2×（净5.5 0.5）m 1.0m。 　　...... 　　设计概况： 　　 1、本桥按15m 30m 15m三孔连续梁设计，塔和拉索是为造型设计的，拉索不受拉力，计算时只考虑了它们的重力。 　　 2、箱梁钢绞线的锚具在梁端布置力求均匀。为了使锚固钢板不超越支承中心线，且减少封锚混凝土数量，将成对弯起的钢束锚固面做成台阶状。 　　 3、为了满足锚具布置的需要，箱梁端部腹板加厚，腹板内预应力钢束除竖向弯曲外，在主梁加厚段尚有平面弯曲。 　，共36张CAD设计图。

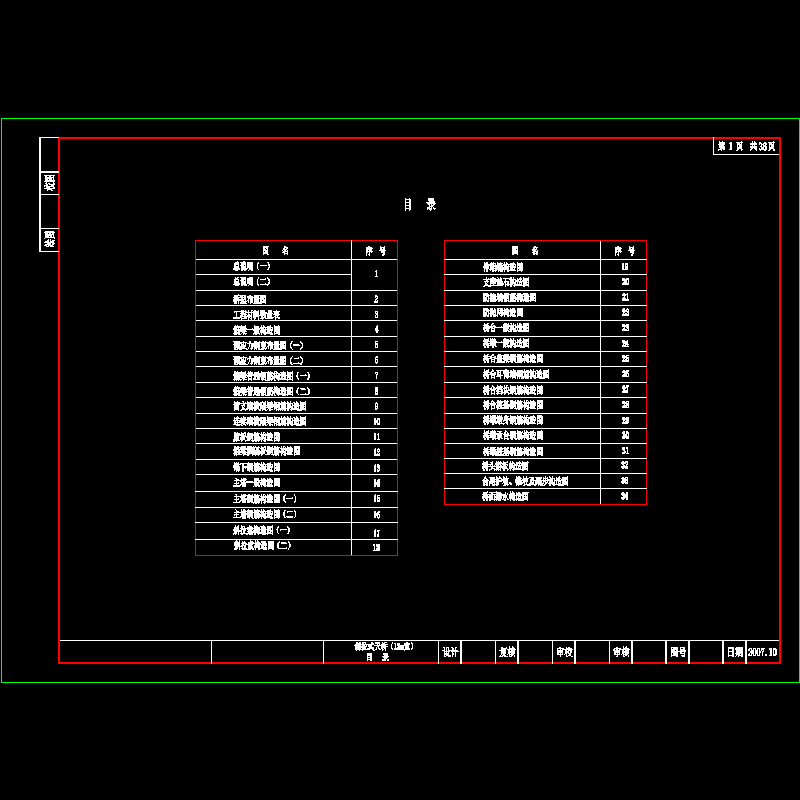

00目录.dwg

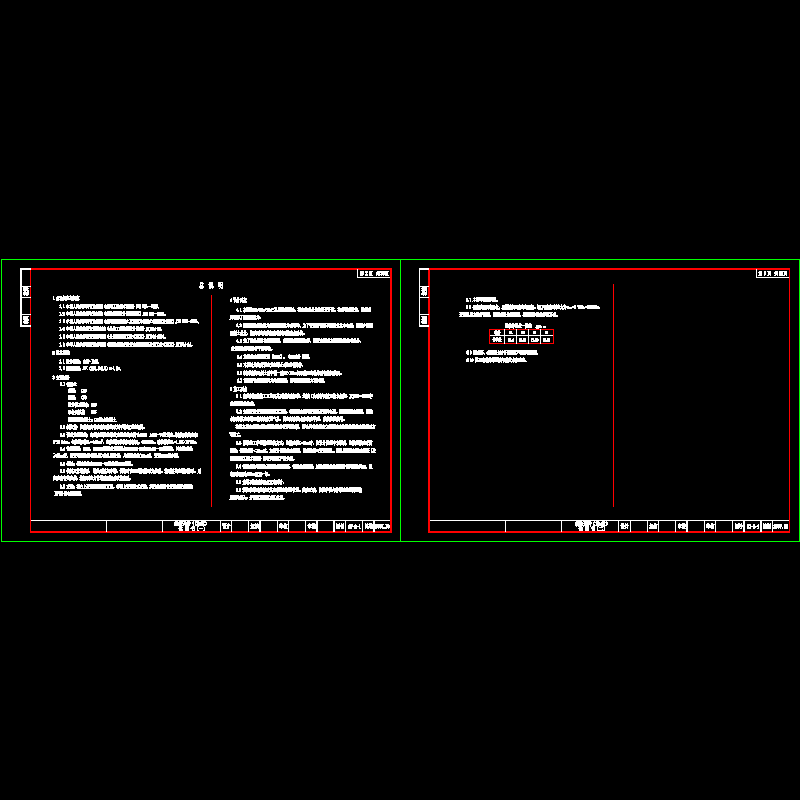

01总说明.dwg

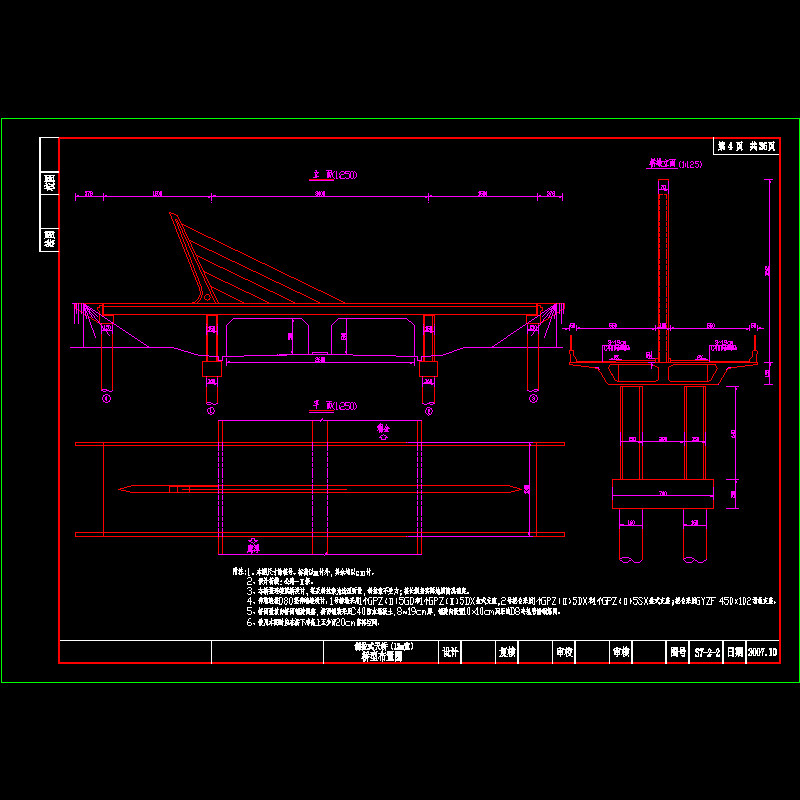

02桥型布置图.dwg

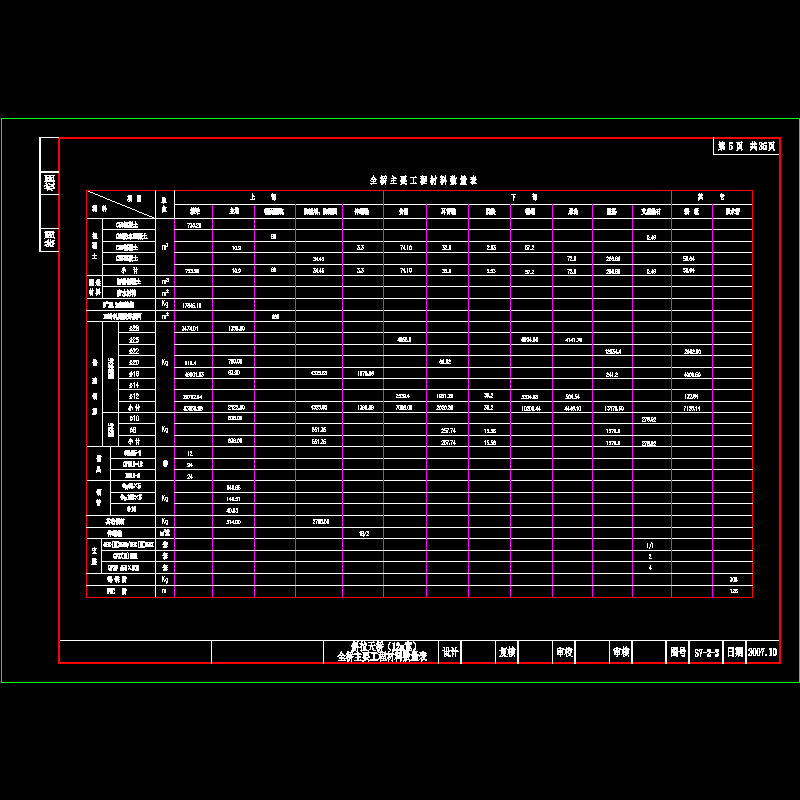

03工程材料数量表.dwg

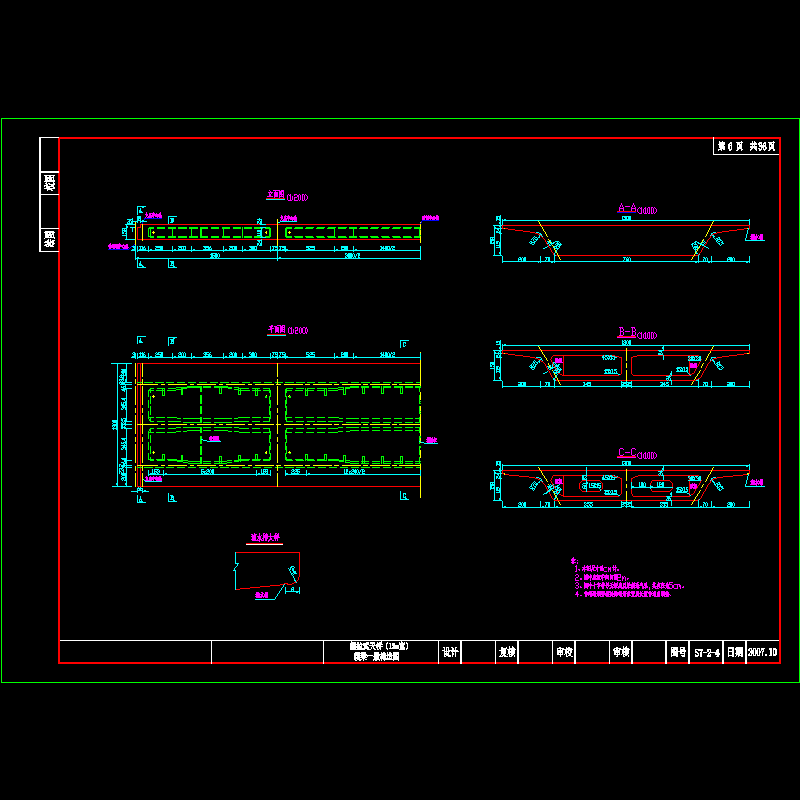

04箱梁一般构造图.dwg

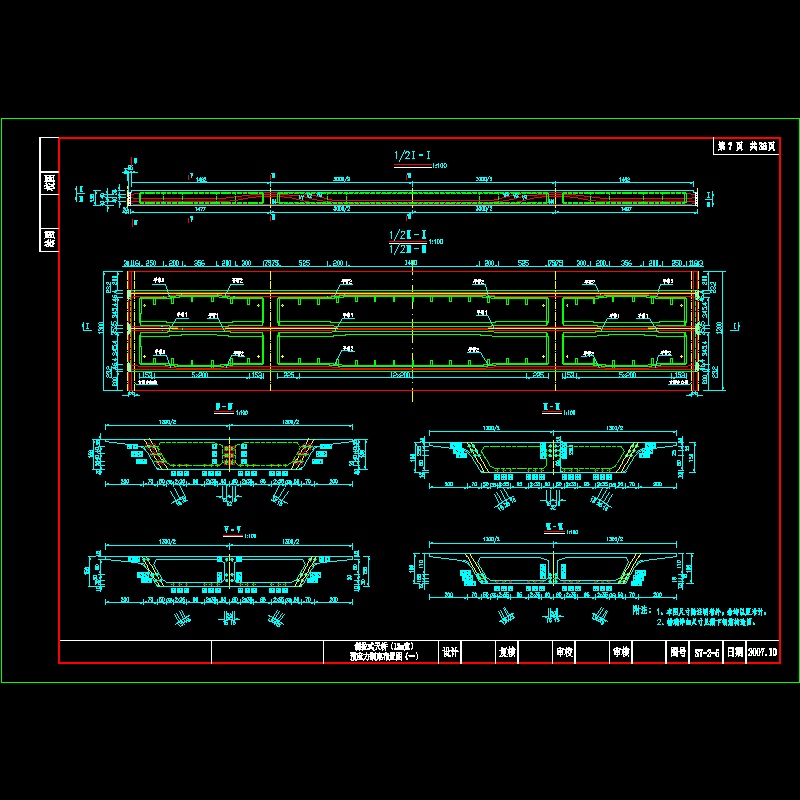

05钢束布置图(一).dwg

06预应力钢束布置图（二）.dwg

07~08普通钢筋构造图（一）~（二）.dwg

09简支端横隔梁钢筋构造图.dwg

10连续端横隔梁钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
