[重力式型u桥台]1-80米钢筋混凝土箱型肋拱桥设计cad图纸

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计荷载：汽车—超20，挂车—120。 　　 2、桥面宽度：0.5米（防护栏） 11.25米（行车道） 2.0米（分隔带） 11.25米（行车道） 0.5米（防护栏）。 　　 3、设计洪水频率：1/100。 　　...... 　　桥型： 　　 桥梁上部结构为一孔80米钢筋混凝土箱型肋拱桥，下部为重力式型u桥台，桥面连续，仅在两桥台处设RG—80伸缩缝各一道。共39张CAD设计图。

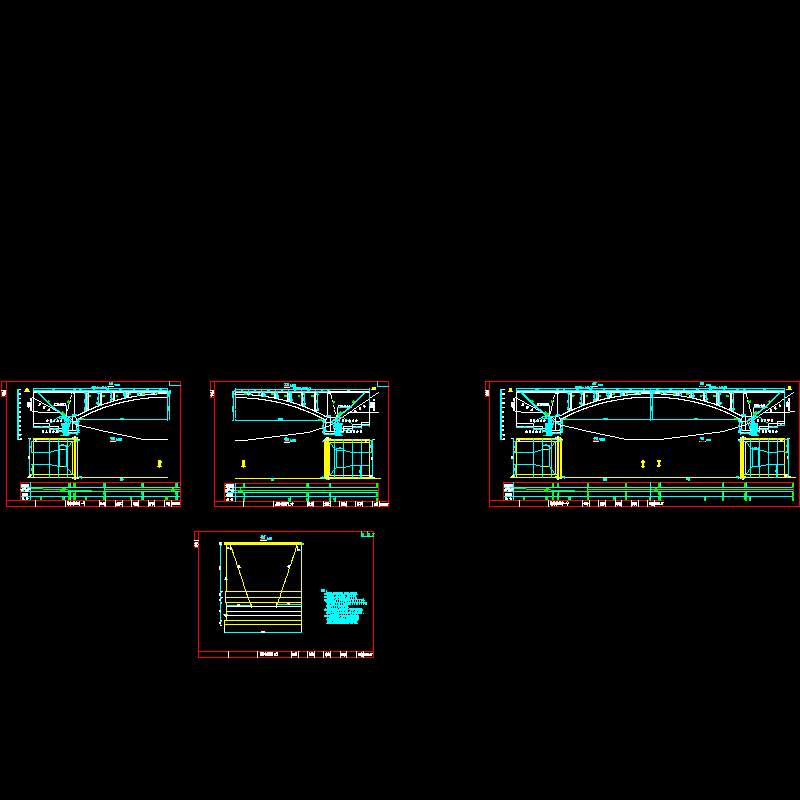

总体布置.dwg

护栏.dwg

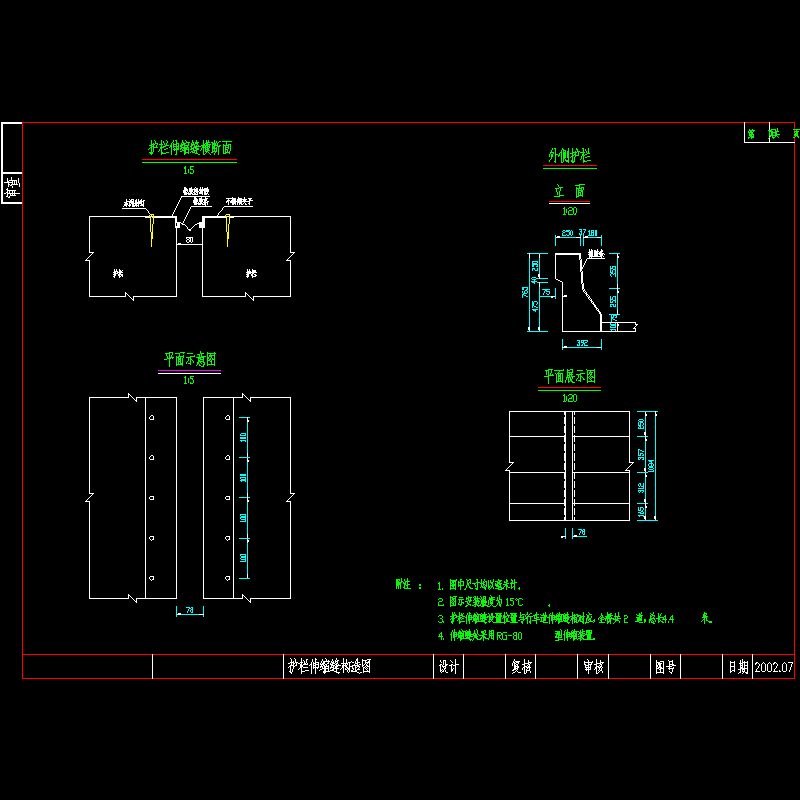

护栏伸缩缝构造图.dwg

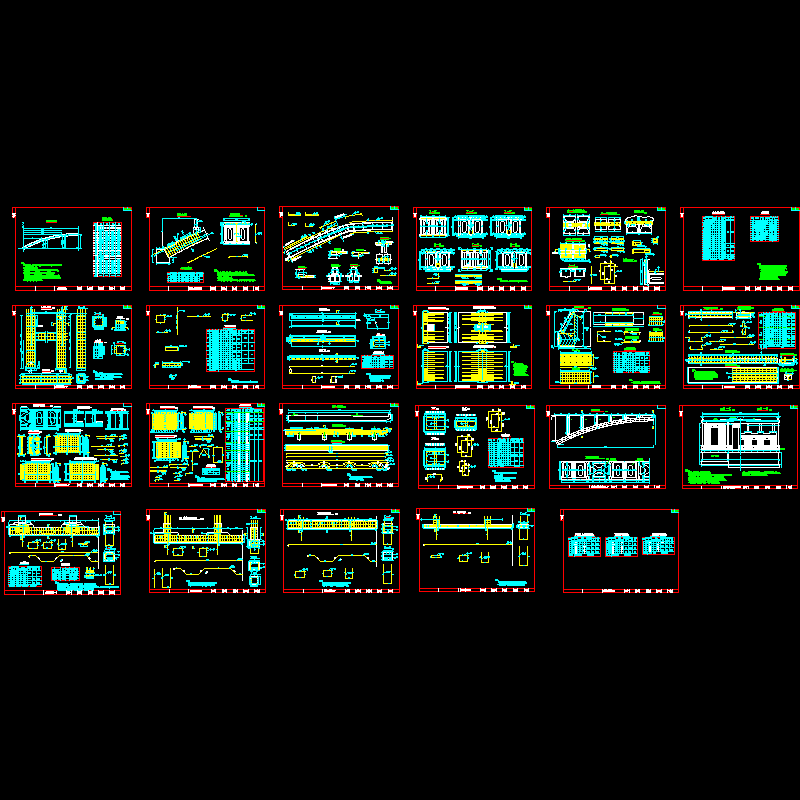

拱桥.dwg

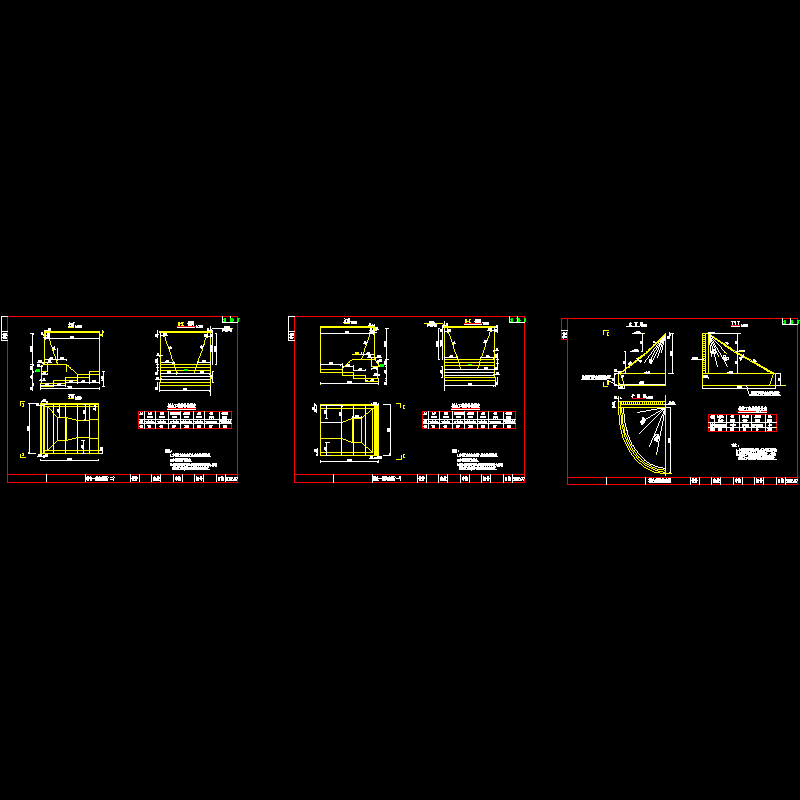

桥台锥坡.dwg

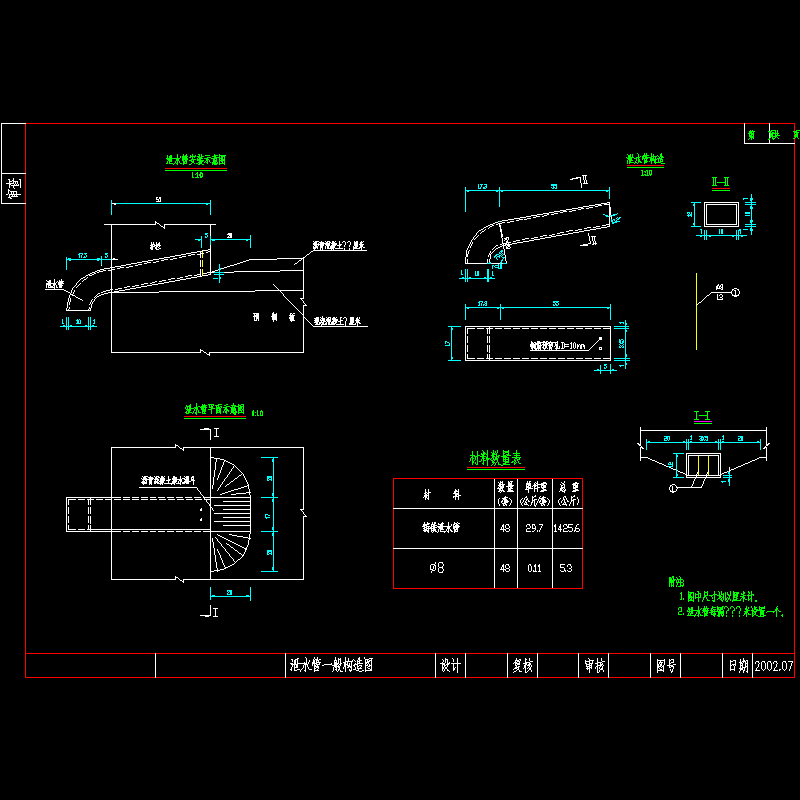

泻水管.dwg

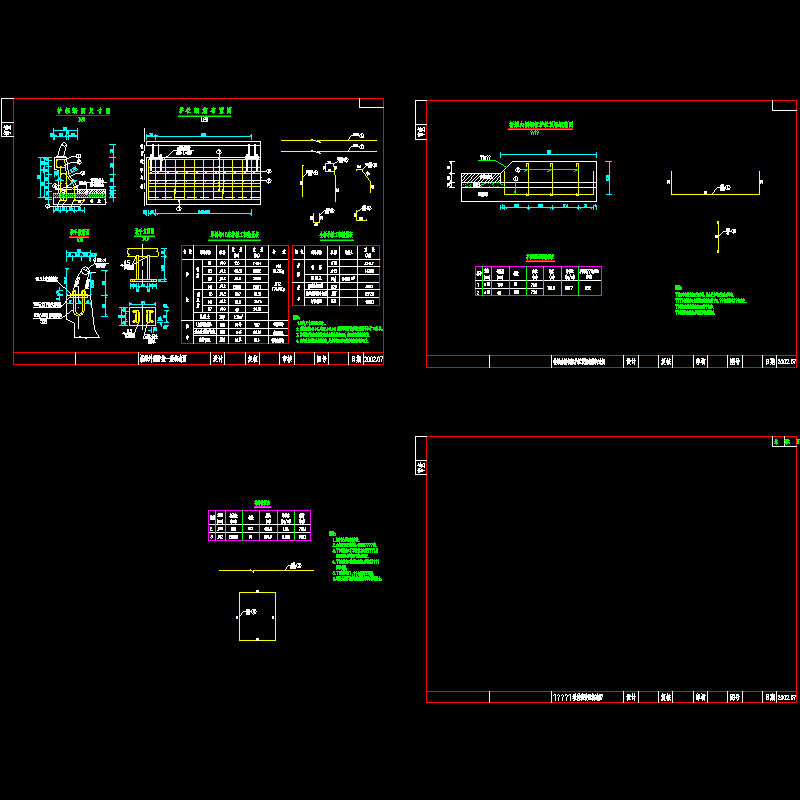

现浇桥面板钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
