塔梁固结形式_快速路工程标段独塔双索面斜拉桥设计图纸

[复制链接]

0

主题

0

帖子

1035

积分

超级版主

Rank: 8Rank: 8

积分
1035
发表于 2020-10-7 12:31:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


斜拉桥上部结构:    主桥结构型式为:独塔双索面预应力混凝土斜拉桥,采用塔梁固结形式。斜拉索采用扇形布置,梁上索距6m。   主梁采用预应力混凝土倒梯型的单箱四室截面,主梁中间设三道直腹板,两侧设斜腹板,端部为风嘴形状。主梁顶面全宽37.5m,直线上标准段顶面设双向2%横坡。进入曲线部分,根据超高进行调整。梁高3 m(标准断面),塔梁固结区加高到3.5 m。    标准断面主梁的底板宽21.9m,底板厚28cm,顶板厚28cm,斜边腹板厚28cm,中间直腹板厚40cm。箱梁外侧悬臂宽1.55m,厚100cm。    主梁纵向预应力钢筋分为精轧螺纹粗钢筋和钢绞线两种。精轧螺纹粗钢筋在悬臂施工阶段分次锚固在箱梁的各个正断面。纵向预应力钢绞线分段布置在箱梁的顶板与底板内,规格为15-27、15-15、15-7。   腹板竖向预应力采用直径32mm精轧螺纹粗钢筋,锚具采用JLM型,单根钢筋张拉力为54吨,竖向预应力钢筋的纵向间距为60cm。    顺桥向根据拉索间距设置横梁,横梁腹板厚40cm。横梁内布置4根规格为15-19和1根15-12预应力钢绞线。

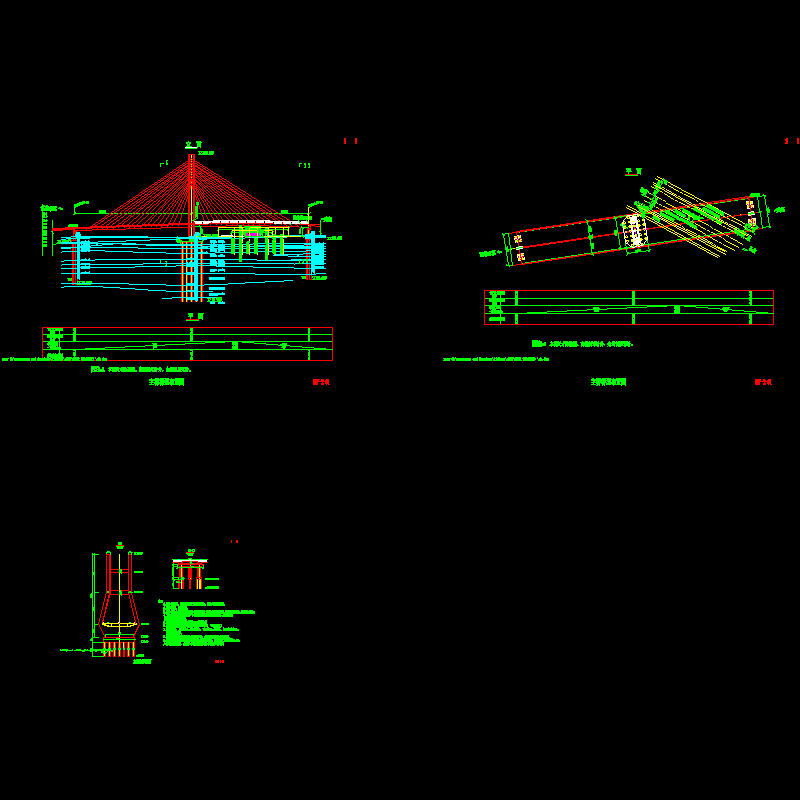

独塔斜拉桥设计图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12dwe1cw2d1fs.rar

8.97 MB

下载  售价: 100 积分    赚积分
