C30砼主跨210m飞燕式钢管砼拱桥初步设计cad图纸

[复制链接]

0

主题

0

帖子

540

积分

超级版主

Rank: 8Rank: 8

积分
540
发表于 2020-10-7 12:31:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


技术指标:    1.荷载等级:    (1)汽车——超20级,挂车——120,人群3.5kN/m2,管网2.8KN/M;    (2)设计风荷载:按九级风力计;    (3)船舶及漂流物的撞击力:顺水流方向6000kN,横水流方向3000kN。    2.车道数目:双车道。    3.桥面宽度:标准段桥面总宽12.5米,桥面横向布置为:1.5米(人行道) 9米(机动车道) 1.5米(人行道)。    4.设计车速:60公里/小时。    5.桥下净空:按照《内河通航标准》GBJ139-90规定中的I-(2)要求,桥下设一个单孔通航孔,尺寸为180×8米;最高通航水位:175.00(黄海高程系统)。    6.地震设防烈度:Ⅶ 度。    7.桥面横坡:行车设双向横坡2.0%,人行道单向横坡1%。    8.桥面纵坡:以主桥中心向两侧布置0.5%单向坡,竖曲线参数:R=30000米,T=150米,E=0.38米。   ......   桥型布置:    1、本桥桥位处枯水期河槽宽度约200米左右,根据以上设计原则,结合两岸地形情况提出了主跨净跨径204米的飞燕式中承式钢管砼拱桥桥型方案,桥跨组合48 210 48米,拱肋钢管采用工厂预制,现场拼装。吊杆间距6米。    2、主跨为一孔净跨204米,矢跨比1/5、拱轴系数m=1.756的悬链无铰拱,拱肋截面采用等截面设计,截面高3.0米,宽度1.6米。    3、主墩采用钢筋砼空心薄壁墩,墩壁在上、下游侧设分水棱,墩身截面横向尺寸16.7米,纵向尺寸7米,采用C30砼。,共包含CAD设计图28张。

0#桥台构造图.dwg
0#桥台构造图.dwg

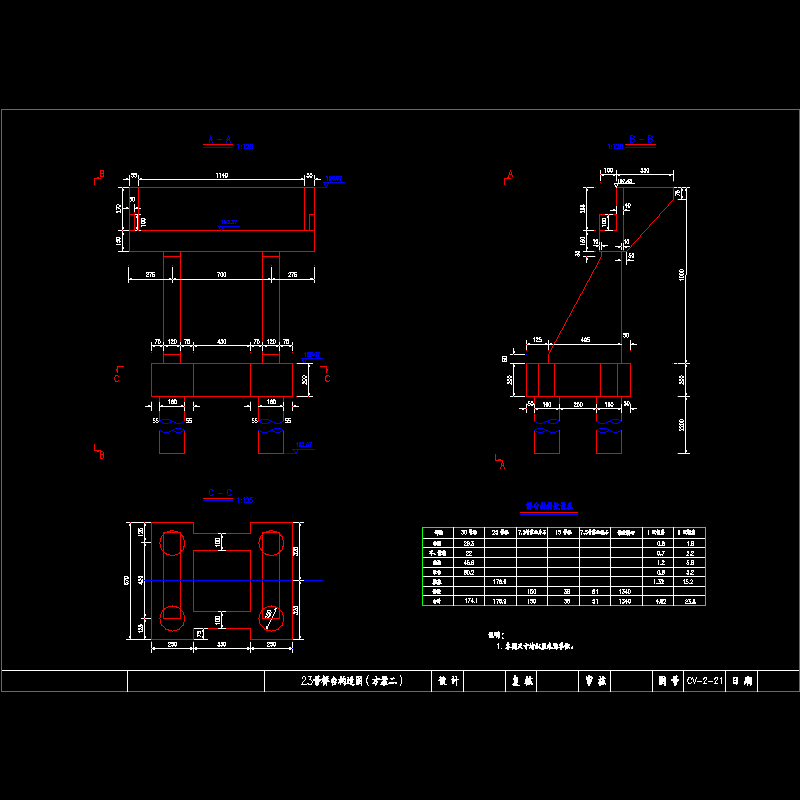

23#桥台构造图.dwg
23#桥台构造图.dwg

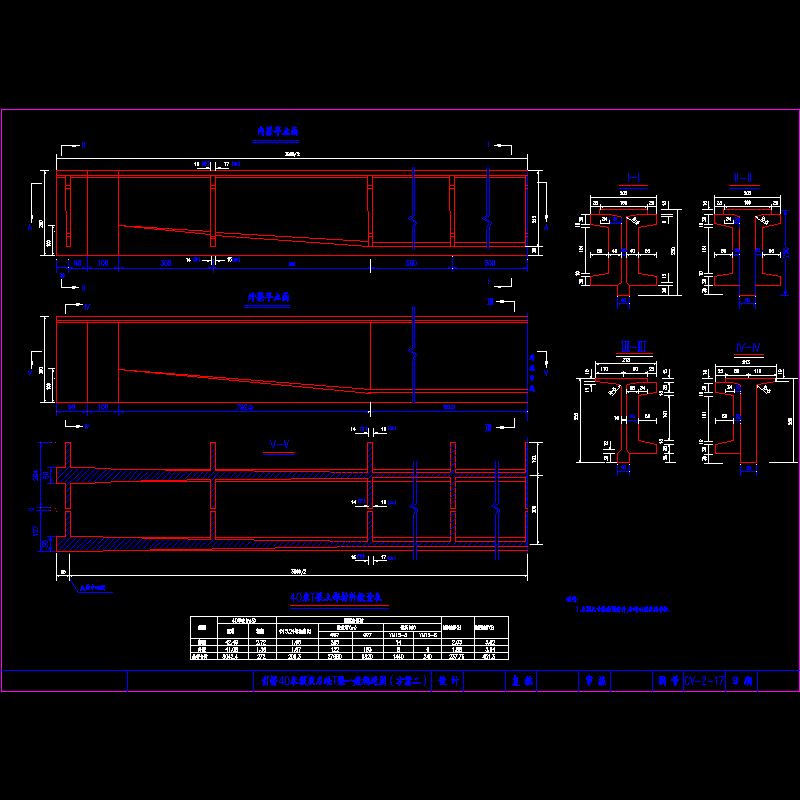

40t.dwg
40t.dwg

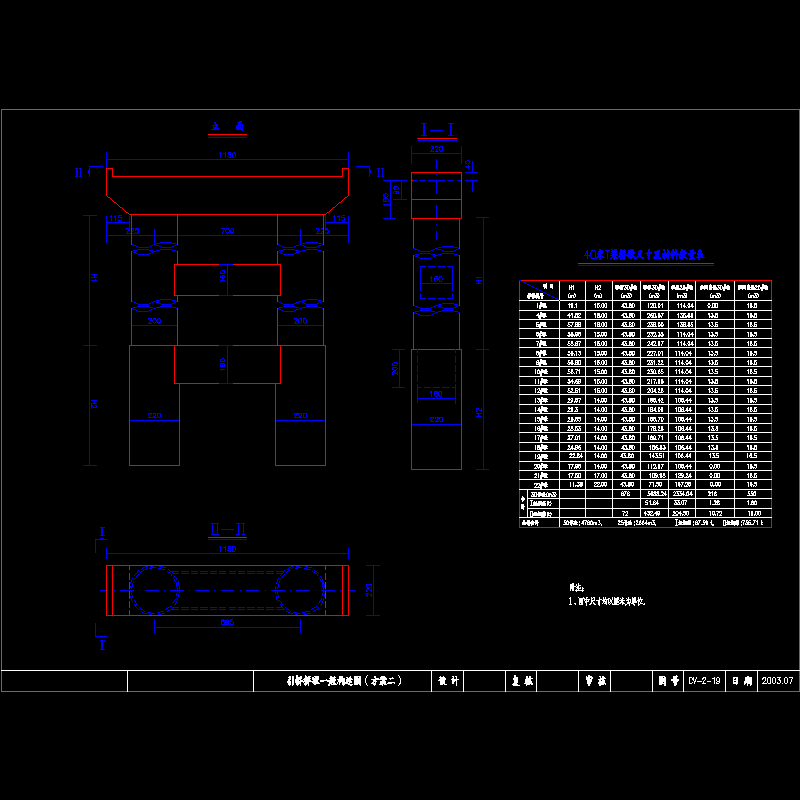

40t桥墩构造图.dwg
40t桥墩构造图.dwg

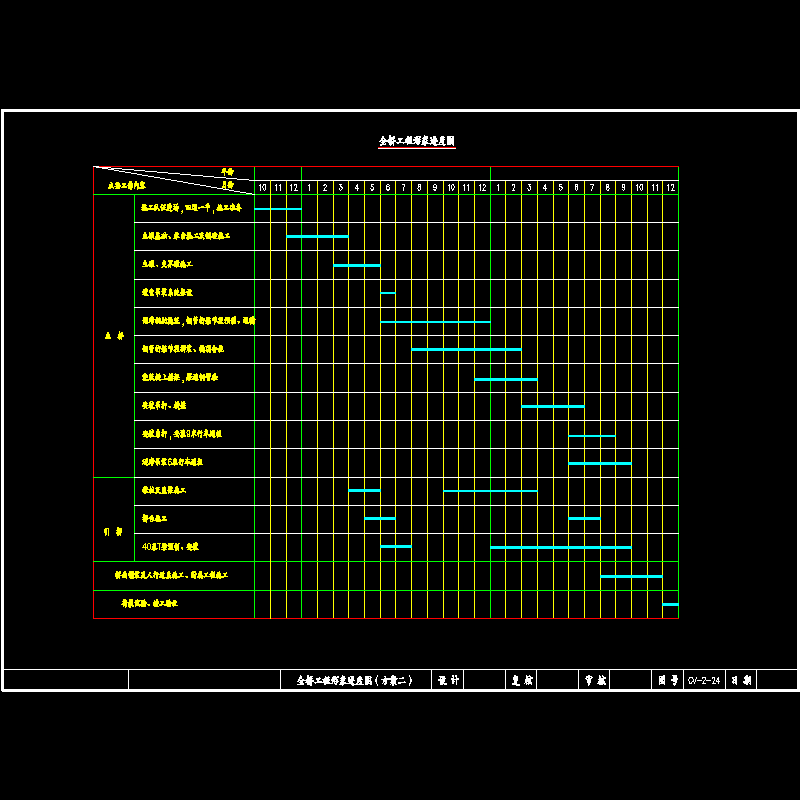

全桥工程形象进度图.dwg
全桥工程形象进度图.dwg

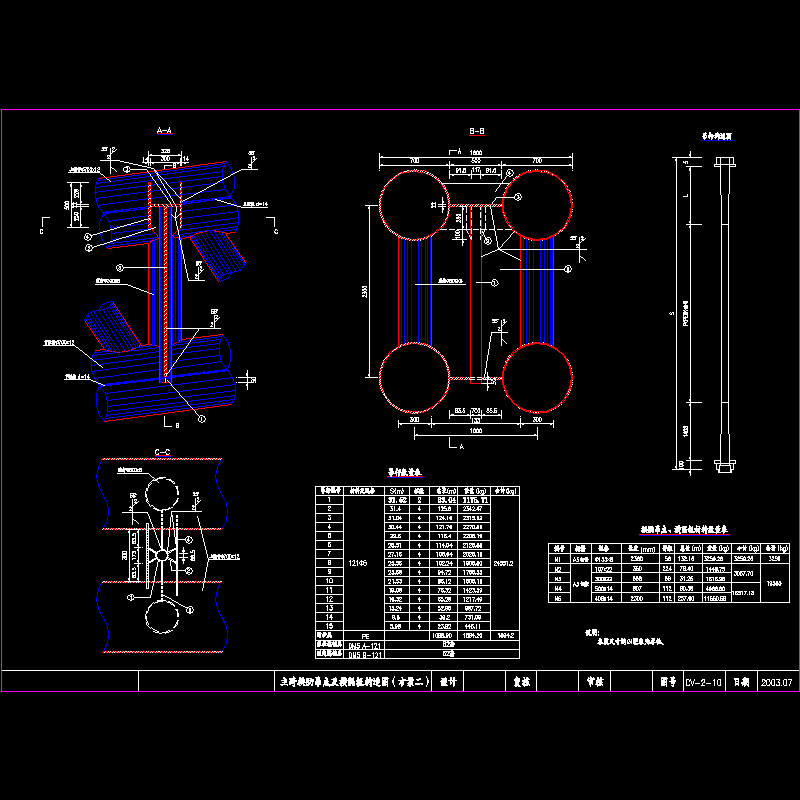

吊点.dwg
吊点.dwg
总图.dwg
总图.dwg
数量汇总.dwg
数量汇总.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
