某市社区项目市政道路工程竣工图纸,纵断面设计和平面设计cad图

[复制链接]

0

主题

0

帖子

400

积分

超级版主

Rank: 8Rank: 8

积分
400
发表于 2020-10-11 15:59:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


四、道路设计   4.1设计原则   1、尊重城市规划,保证道路的功能及美观。   2、分析论证规划,从使用功能及美观的角度分析,优化路幅,保持道路线型基本不变,并对其进行适当调整,保证行车顺畅。   3、遵照国家技术规范,合理选择各项设计指标。   4、根据控规,结合地形、地貌、道路设计,综合考虑片区排水涉及的流域面积、流向、主排水沟等因素,做到排水设计与道路设计的有机结合,保证排水系统经济合理性。   4.2平面设计    该资料道路平面走廊与原规划保持一致, 人行道边线与规划道路红线一致。   该资料xx社区项目1#地市政道路全长501.925 m,南北走向,起点与腾龙大道与滨江路连接线相接,止于规划道路,,全长为501.925m。道路路幅宽度为16米。道路平面线形为直线。道路设计起点桩号K0 000,施工起点桩号K0 038.966, 此桩号以前道路与腾龙大道与滨江路连接线预留平交接口接顺。   4.3纵断面设计    在本次纵断面设计中,考虑相交道路标高与建筑及小区道路出入口标高,结合排水系统与地形,对本次道路进行纵断面设计。    道路设计起点桩号K0 000,设计高程254.709,与腾龙大道与滨江路连接线平交,终点桩号K0 501.925,设计高程255.050,与规划道路平交。全线设置纵坡三段,坡度分别为1.1%、0.5%、-0.3%。设计的道路纵坡满足与道路路线前进方向右侧建筑及小区道路平顺衔接,并根据建筑设计对沿线建筑及小区道路出入口进行了接口预留。

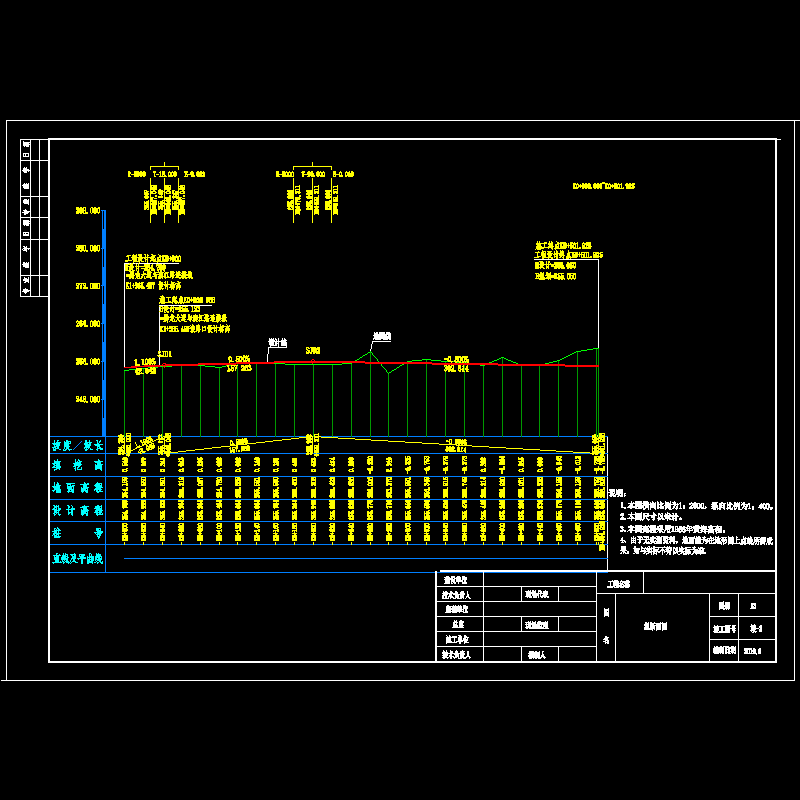

04纵断面.dwg
04纵断面.dwg

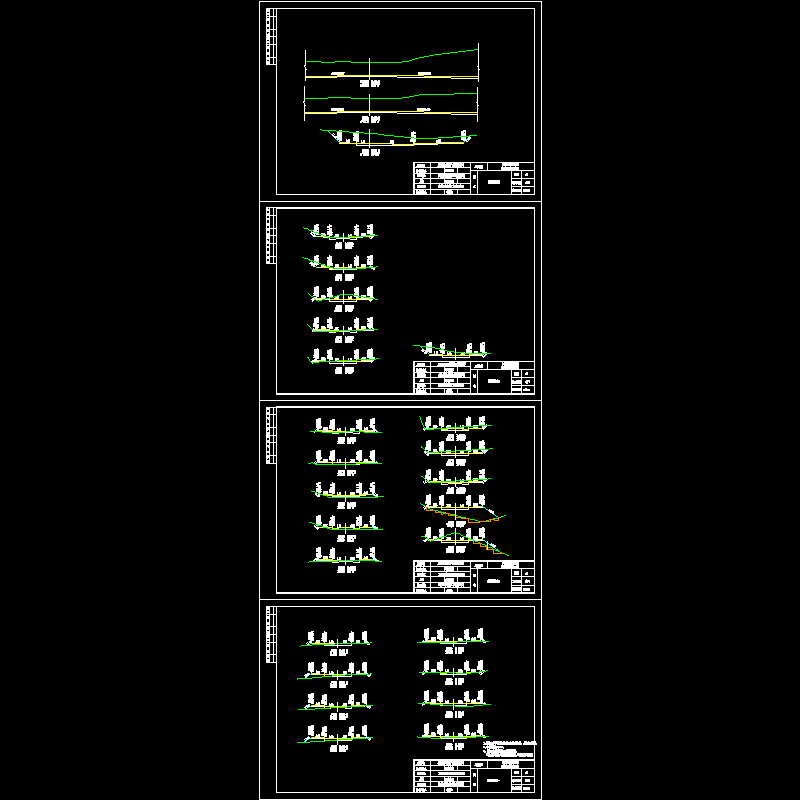

07-10路基横断面图.dwg
07-10路基横断面图.dwg
0目录.dwg
0目录.dwg

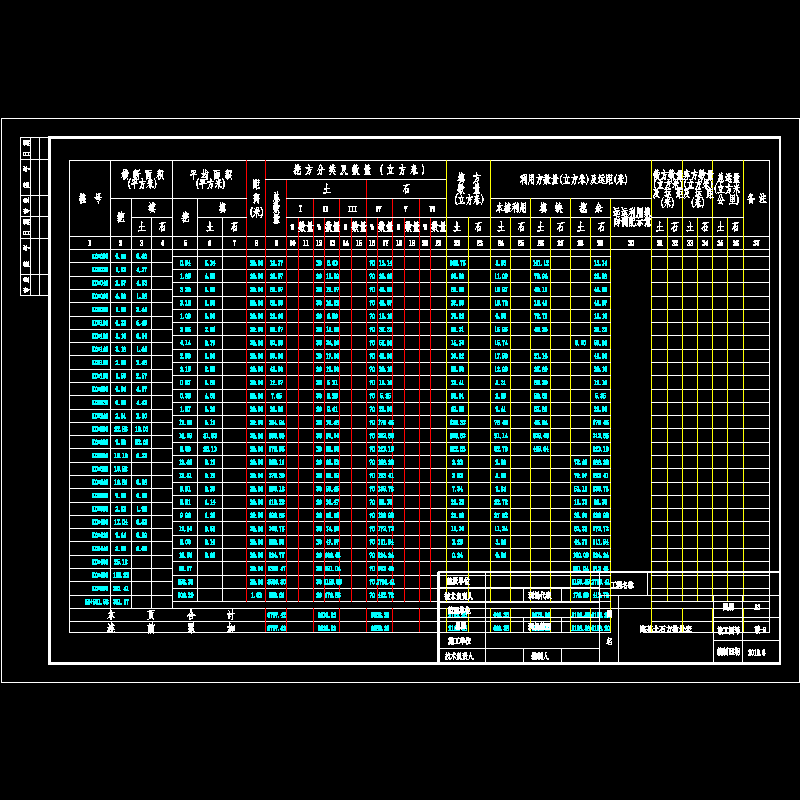

11路基土石方数量表1.dwg
11路基土石方数量表1.dwg

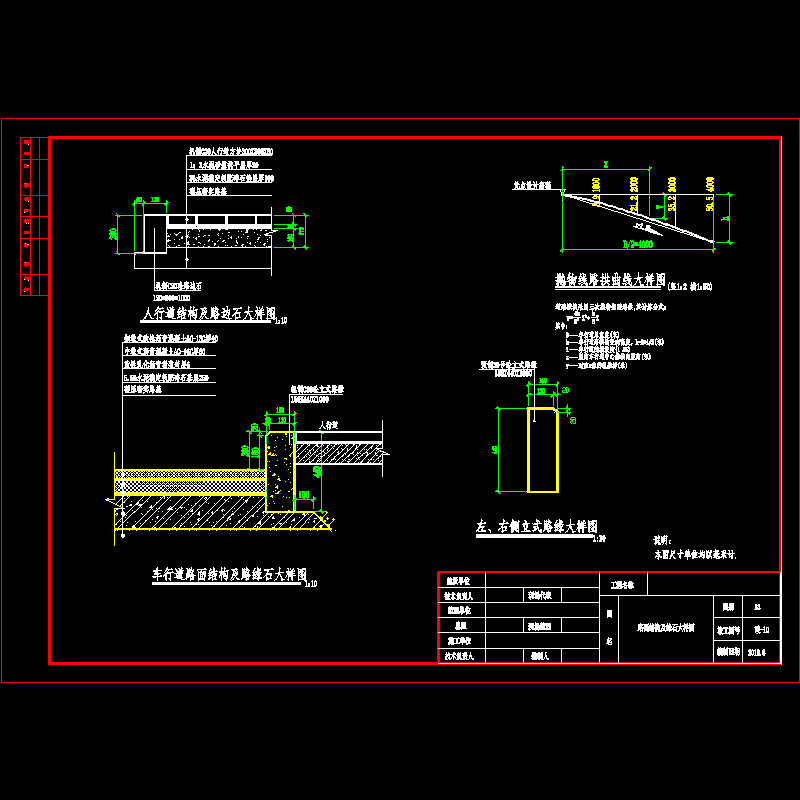

12路面结构及缘石大样图.dwg
12路面结构及缘石大样图.dwg

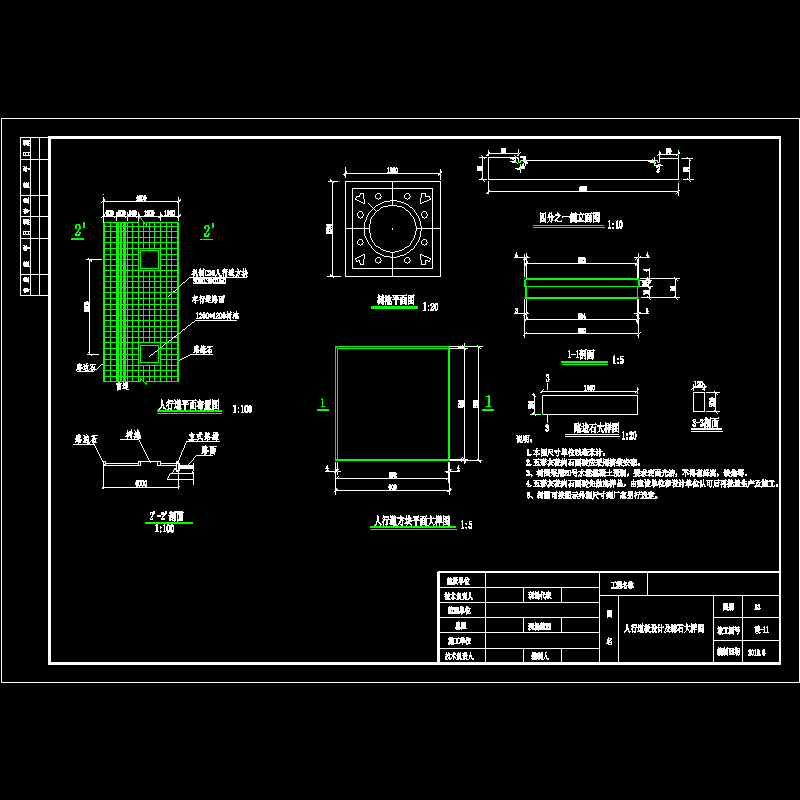

13人行道板图.dwg
13人行道板图.dwg
14.15人行道、盲道、残疾人通道.dwg
14.15人行道、盲道、残疾人通道.dwg
16-18过街大样.dwg
16-18过街大样.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12fs0cfw0fwcs.rar

3.53 MB

下载  售价: 100 积分    赚积分
