[CAD]大门景观给排水电气设计图纸.dwg

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明: 　　1、本图尺寸以毫米计，标高以米计，设计标高为相对标高。 　　2、给排水预埋管线均采用镀锌钢管，丝接或焊接，管顶覆土不小于0.7m，管径详见平面图。 　　3、套管尺寸及安装参见图集02S404.8-7 II型. 　　4、水池底泵房、盖板做法参见03J012-1-111。 　　5、与道路及管线施工单位密切配合，做好穿越道路管线预埋，市政给水管接口及与其它管线预留协调工作。

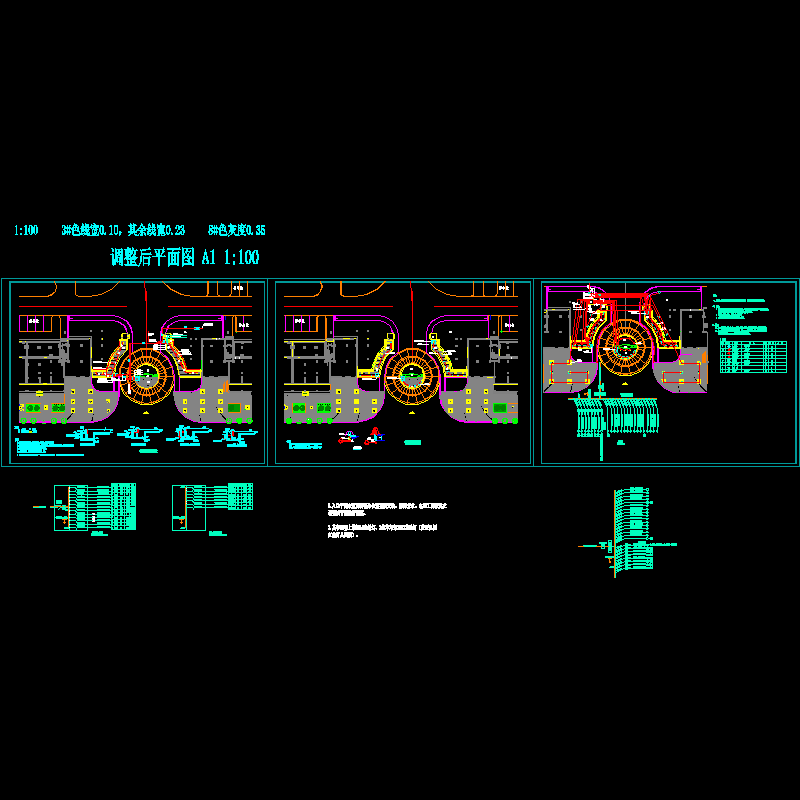

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
