1总则 1.1本说明适用于浙江大唐XXX发电厂工程的循环水地下压力钢管的制作、安装工程。 1.2该项目循环水地下压力管道的材料，采用Q235A钢管，管道的安装及管道的沟槽开挖、回填土等施工技术要求详见水结专业图纸并遵照《火电施工质量检验及评定标准》（第一篇土建工程篇）的有关规定。 1.3循环水管道管底设砂垫层，垫层厚度≥500mm，垫层设计要求详见水结专业图纸。 1.4本说明中包括对钢管的制作、焊接、安装、管道防腐保护、水压试验的施工技术要求和主要注意事项。本说明中未加规定的有关事项应遵照《电力建设施工及验收技术规范（火力发电厂管道篇）DL/5031-94》及《电力建设施工及验收技术规范（火力发电厂焊接篇）DL5007-92》的规定执行。对施工的质量检验标准，除按上述两篇中的规定执行外，尚须按《火电施工质量检验及评定标准（第七篇管道工程）》及《火电施工质量检验及评定标准（第九篇焊接工程）》中的有关规定执行

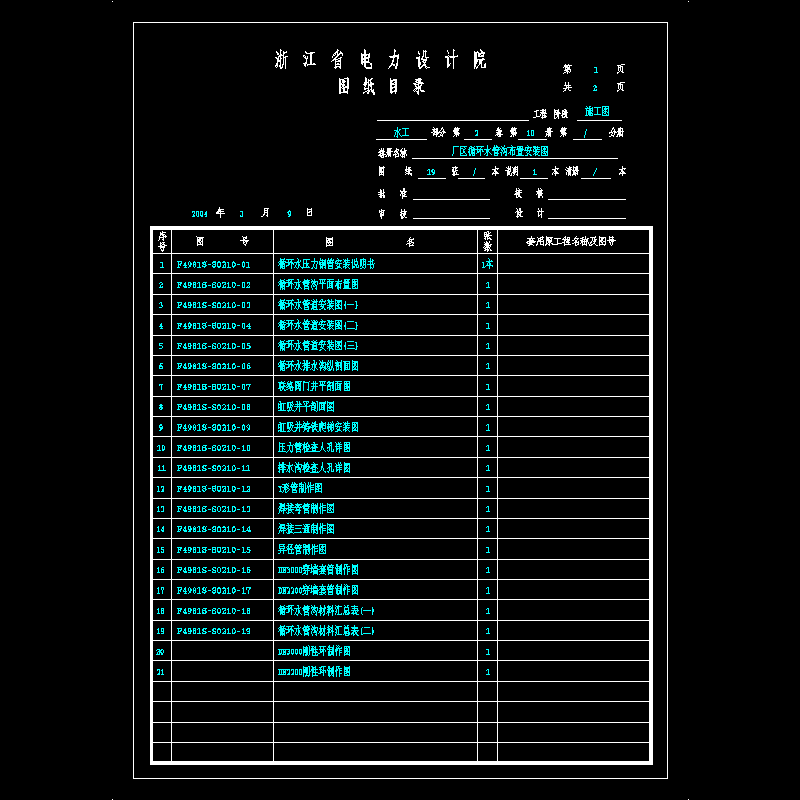

s0210-00目录.dwg

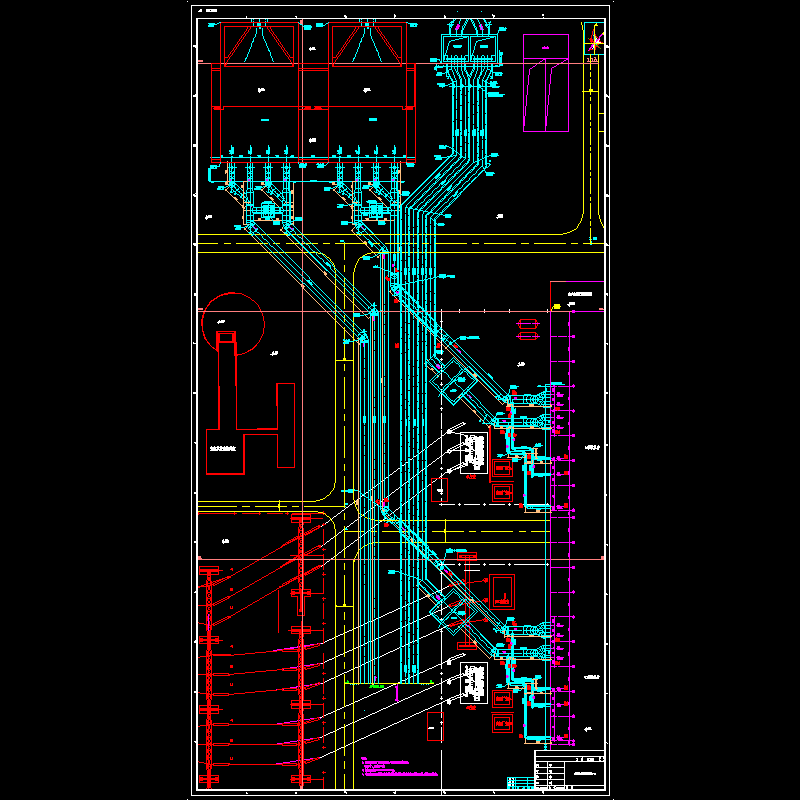

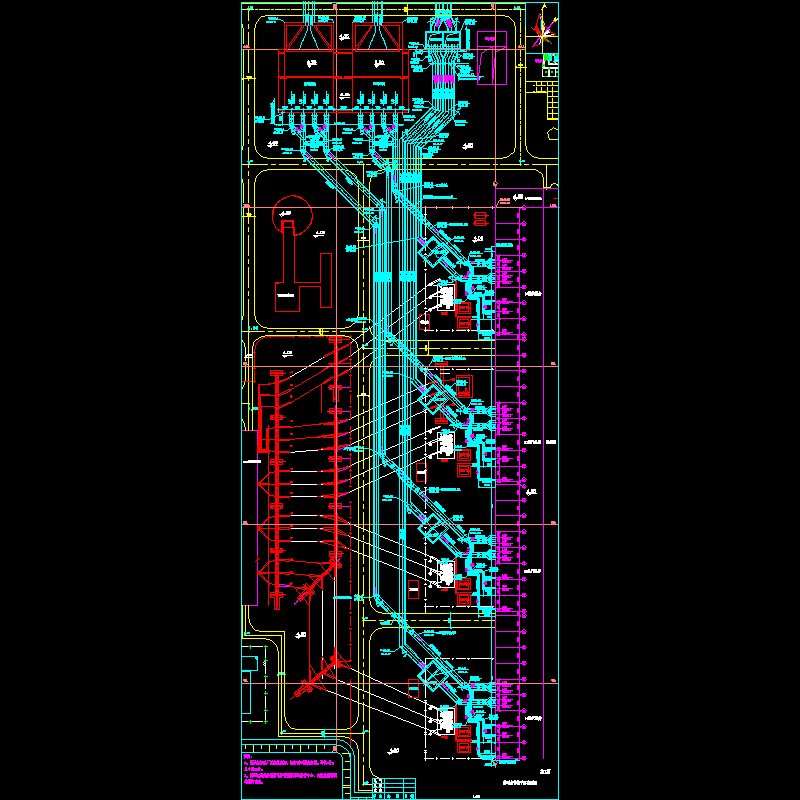

s0210-02循环水管沟平面布置图.dwg

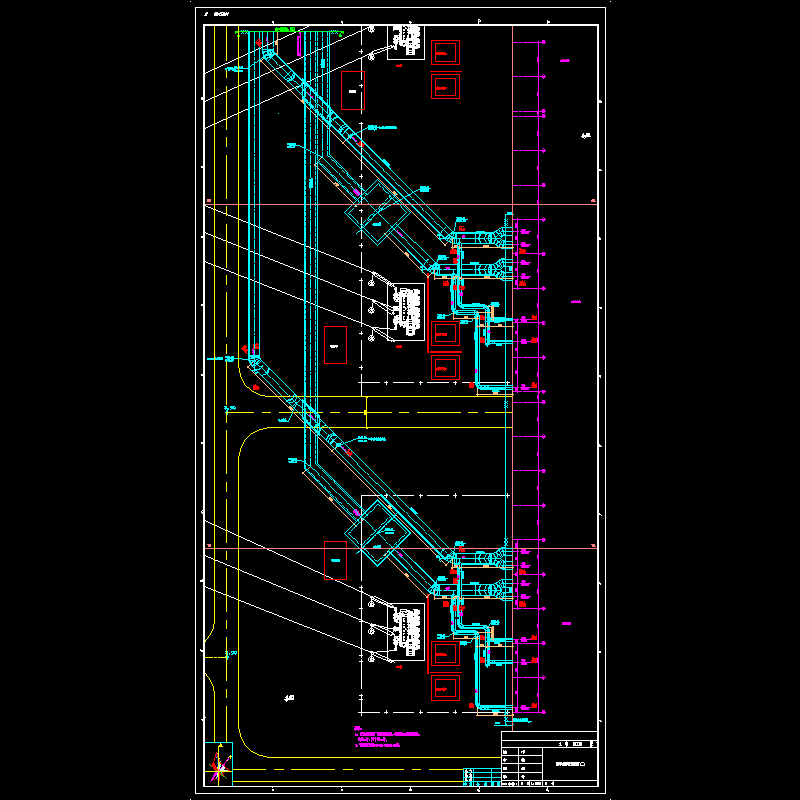

s0210-03循环水管道安装图(一).dwg
s0210-04循环水管道安装图(二).dwg
s0210-05循环水管道安装图(三).dwg

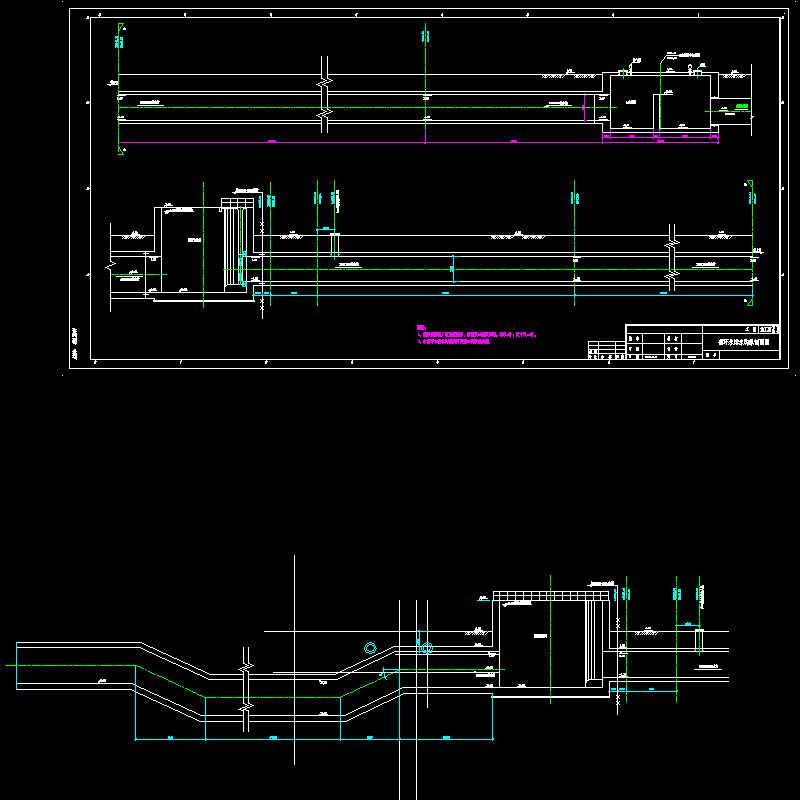

s0210-06循环水排水沟纵剖面图.dwg

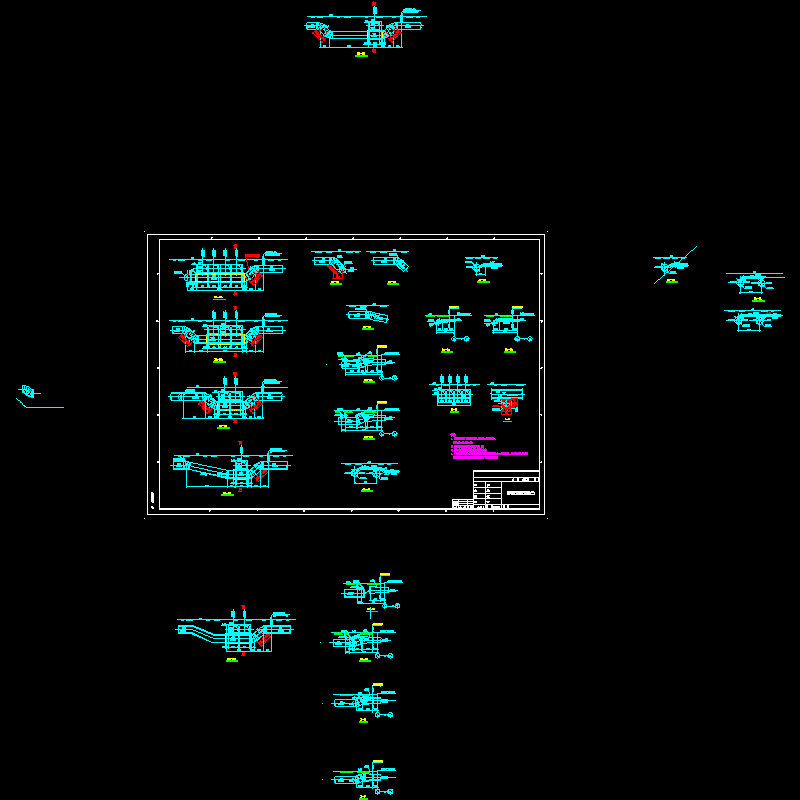

s0210-07联络阀门井平剖面图.dwg
s0210-08虹吸井平剖面图.dwg
s0210-09虹吸井铸铁爬梯安装图.dwg
s0210-10压力管检查人孔详图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
