一份4层环球嘉年华大型主题游乐园给排水CAD施工图纸(室外消火栓用水量)

tyuxxjjgg · 发表于 2020-2-18 08:53:22

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：娱乐
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统, 雨水系统
消防设计：室外消火栓系统, 室内消火栓系统
排水体制：污废分流
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
项目所在地：安徽

附件详情

一、项目概要及设计范围

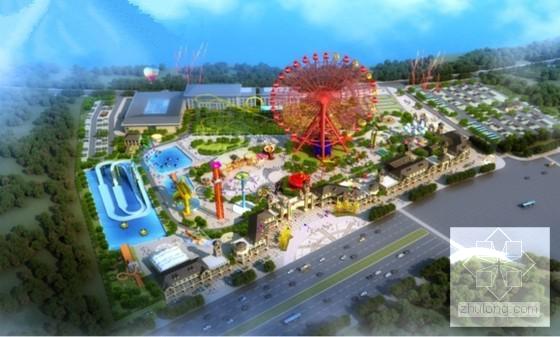

该工程为环球嘉年华游乐园，包括S1#楼、S2#楼、S3#楼、S4#楼、S5#楼，建筑高度为14.032米，不超过24米。
建筑内的生活给水系统、生活污水系统、雨水系统、灭火器设置、消火栓系统系统。
二、室内供水
室内供水方式：利用市政给水管网的水压供给.
三、室内排水
该项目采用雨水、生活污水分流排水体制.
卫生间污水排至室外污水井，经化粪池处理后排入市政污水管网。
四、室内消防

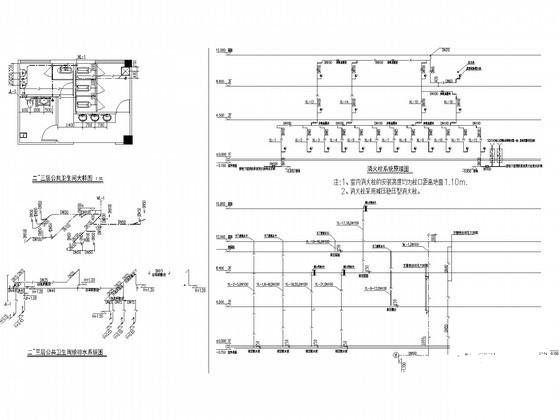

1.消火栓给水灭火系统：室内消火栓用水量为15L/S，室外消火栓用水量为25L/S。
2.本建筑的灭火器配置级别为中危险级，单具灭火器最小配置灭火级别为2A.
3.本建筑的灭火器配置级别为中危险级，单具灭火器最小配置灭火级别为2A.
五、节水设计
1. 地上1层~6层给水由市政压力直供，尽可能利用市政给水管道余压。
2. 给水系统竖向分区：各分区最低卫生器具配水点静水压不大于0.45MPa，且分区内低层部分设减压设施保证各用水点供水压力不大于0.2MPa。
3. 各入户管上均应设置计量水表。
