一份地上两层咖啡吧电气CAD施工图纸(甲级设计院含公共卫生间)

[复制链接]

0

主题

0

帖子

1309

积分

超级版主

Rank: 8Rank: 8

积分
1309
发表于 2020-2-18 09:01:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:675平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:有线电视和卫星接收系统,其它

附件详情

  • 电气设计说明及设备材料表
  • 强电系统图
  • 弱电系统图
  • 负一层照明平面图
  • 一层照明平面图
  • 负一层弱电平面图
  • 一层弱电平面图
  • 基础接地平面图
  • ……

附件详情

该项目为湖南省知名景区咖啡吧,总建筑面积为675m2,地上2层,主要为厨房、餐饮区等。本建筑属于多层公共建筑,建筑高度10.8m,建筑设计结构形式为现浇钢筋混凝土框架结构,耐火等级为二级。该项目还包含景区公共卫生间,总建筑面积为130m2,地上1层。
中华人民共和国现行主要标准及法规:
《建筑设计防火规范》 GB50016-近代
《民用建筑 电气设计规范 》JGJ16-近代
《建筑物防雷设计规范》 GB50057-近代
《建筑照明设计标准》 GB50034-近代
低压配电设计 规范》 GB50054-近代
《供配电系统设计规范》 GB50052-近代
《工程建设标准强制性条文,房屋建筑部分》版
《有线电视系统工程技术规范》(GB50200-94)
综合布线系统工程 设计规范》(GB50311-近代)
《建筑物电子信息系统防雷技术规范》(GB50343-近代)
该项目设计包括红线内的以下电气系统:1)电力配电系统;2)照明系统;3)建筑物防雷、接地系统及安全措施;4)有线电视系统;
8月,图纸共11张。

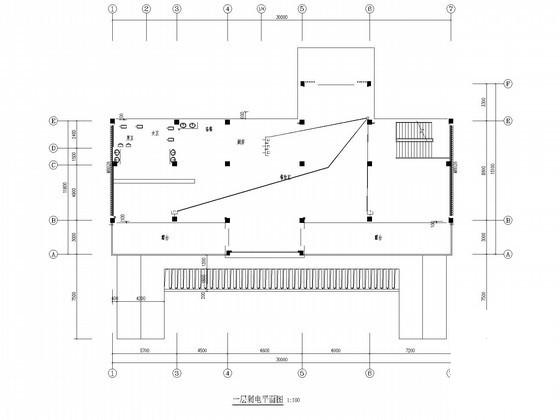

一层弱电平面图

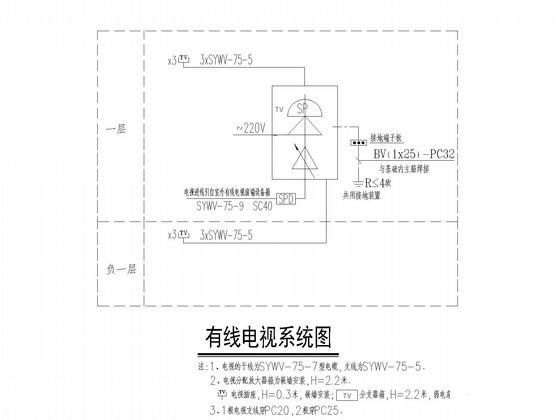

有线电视系统图

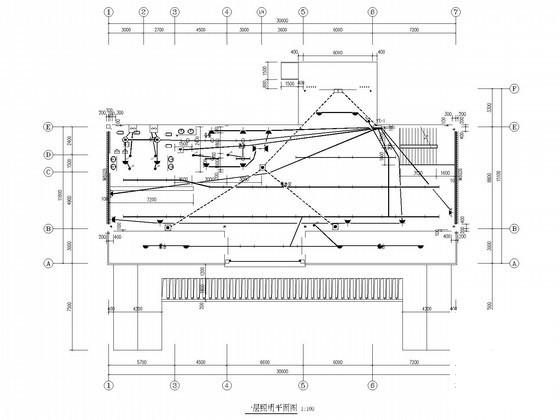

一层接地平面图

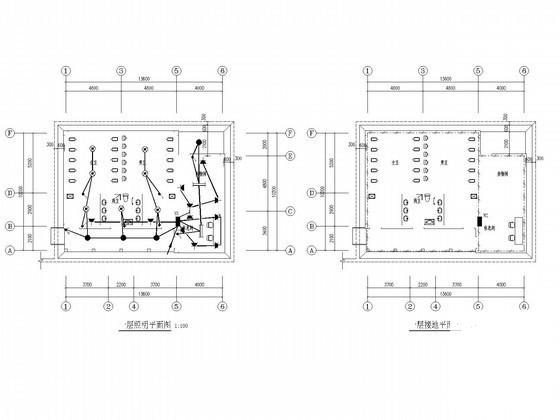

公共卫生间设计图纸 - 1
第 1 张图
公共卫生间设计图纸 - 2
第 2 张图
公共卫生间设计图纸 - 3
第 3 张图
公共卫生间设计图纸 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 09:01:19上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edec02ecfe10fsec0f1.rar

275.05 KB

下载  售价: 100 积分    赚积分
