[CAD]大厦热力站工艺管道设计全套大样图.dwg

[复制链接]

0

主题

0

帖子

1120

积分

超级版主

Rank: 8Rank: 8

积分
1120
发表于 2020-10-22 21:23:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


1、该资料为邯郸市某大厦热力站工艺管道设计工程。设计参数为:一次    供回水温度90/65℃;二次供回水温度75/55℃。供热面积为20000平方米,热指标为    50Kcal/m?h.   2、工艺设计以室内地坪为±0.00,标高以米计,其他为毫米,管道标高均指管中高程。    一次供回水为R‘1、R‘?.   3、供热管道DN<200MM采用Q235-B无缝钢管,DN≥200mm采用Q235-B螺旋焊接钢管;供热    及补水管道连接为焊接连接:管道、设备、阀门之间的连接为法兰连接。   4、管道三通、异径管的做法见“国标R404”,弯头采用机制弯头(弯头半径DN 50)   5、水处理采用ZY型电子除垢仪,工作原理和操作方法见产品使用说明书。   6、水箱基础标高为 0.10M,补水箱为整体式玻璃钢水箱。排水管,溢水管依工艺图位置    为参考。机组基础定位以工艺图为准,材料为C15混凝土,素土垫层,具体尺寸见换    热机组基础图。   7、管道安装的支架的具体位置见图。支架做法见《管道墙支架、落地支架大样图》。支架    除锈后刷两道防锈漆。   8、换热器加保温被。地上管道保温采用硅酸镁,厚度为20mm。外刷两道防水胶,两道白漆,    并标明供回水方向。地下管道保温采用聚胺脂,厚度为40mm,保护壳采用黑夹克。管道    穿墙、穿楼板,入地时加套管。   9、给水管道,DN<50MM采用铝塑复合管,丝接;DN≥50MM,采用热镀锌钢管,焊接连接:管道    设备、阀门之间的连接为法兰连接。   10、排水管道采用UPVC塑料管,粘结;给排水管道施工参见相应规范要求。排水沟:宽×高为200×200MM,    长度以工艺平面图为准。机组基础排水沟见图。排水沟上盖铁篦子,φ12圆钢,间距50mm。   11、管道施工,设备安装,焊接及验收按《城市供热管网工程施工及验收规范》CJJ28-2004执行,实验压力    降不超过0.05MPa,不渗不漏为合格。   12、支架施工时,在管道与支架之间垫入橡胶垫,起减震的作用。仪表及放风应安装在直管段上,避开焊    缝、弯头和三通。放风及泄水均引入排水沟内。   13、施工时注意供回水方向防止接反。   14、站内配备灭火器材一套,安装排风扇一台。   15、站内通讯远传系统做法见通用图。

热力管道工艺 - 1
第 1 张图

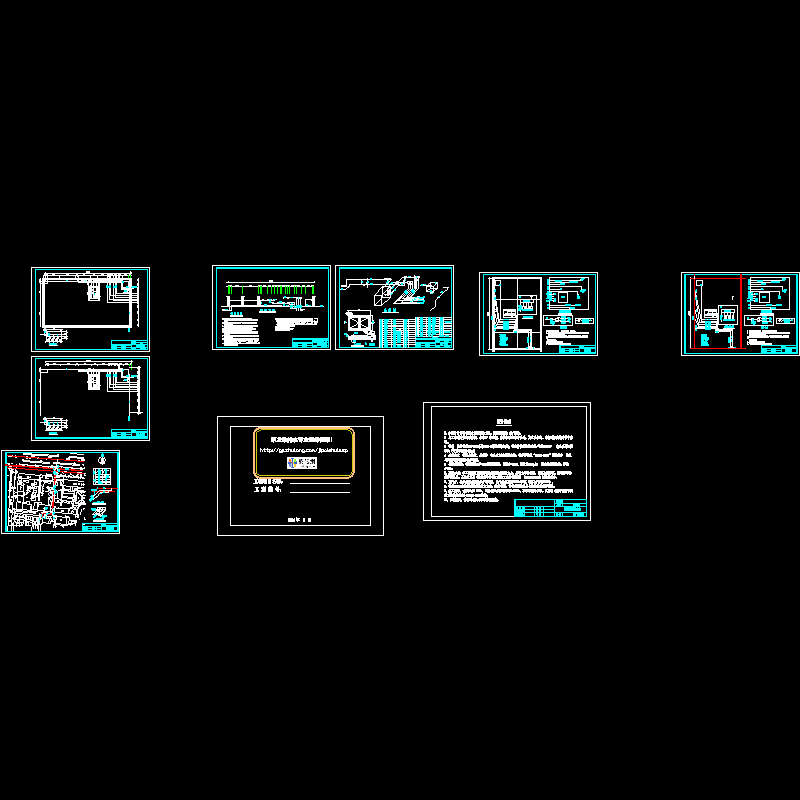

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
