城市水库除险加固工程CAD施工图纸.dwg

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某市水库除险加固工程施工图。该水库大坝原来迎水坡坡比为1：2.25，加固后坡比为1：2.75，背水坡比1：2.5，顶宽6米。坝基为粉质壤土，坝体加固迎水面采用粘土斜墙贴坡。坝顶20厘米厚泥结石路面，迎水坝肩采用浆砌石护肩，背坡采用草皮贴坡。 　　包含施工图设计说明、总平面布置图、大坝、遂洞、闸室、涵洞、溢洪道等。

第 1 张图

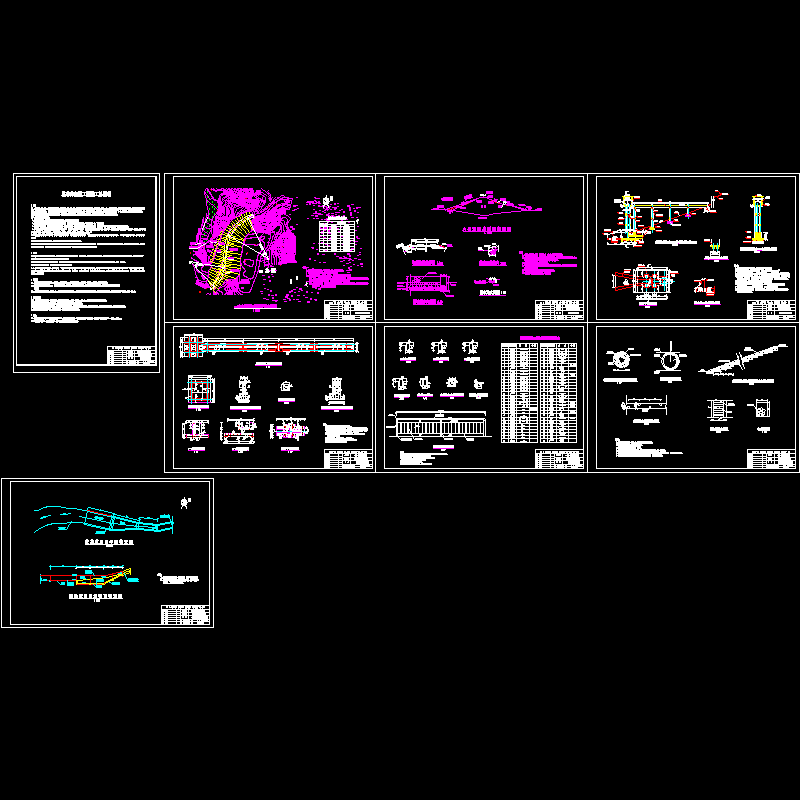

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
