园区内市政雨水管线竣工CAD图纸.dwg

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

包括竣工说明 　　一、 项目概要： 　　该工程位于园区内，道路与xxx路口及xx街路口顺接，并设有雨水管线，雨水最终排入创新路雨水井，由于受地形限制，雨水管线覆土较浅，需全线满包铺设。 　　二、 主要工程数量及规模： 　　沥青混凝土路面4084.6m2，人行步道1611m2，雨水口22座，回填级配砂石3100.5 m3，立道牙863.08 m，平道牙820.87 m，破混凝土路面并恢复80 m2，破人行步道九格砖并恢复33.6m2，￠800混凝土管长294 m，￠700混凝土管长7 m，￠600混凝土管长117.5 m，检查井12座。

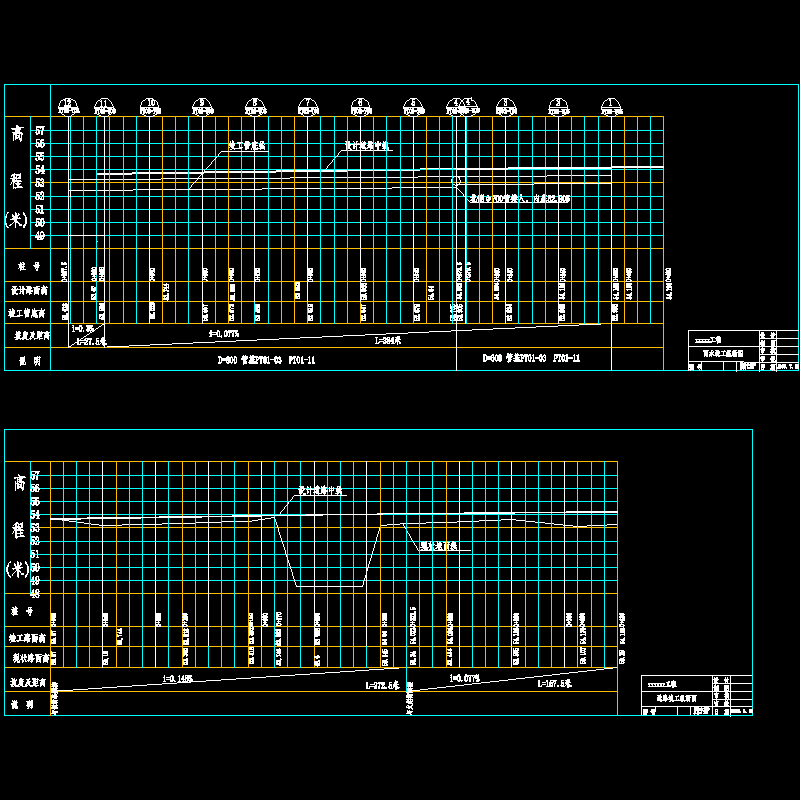

纵断图.dwg

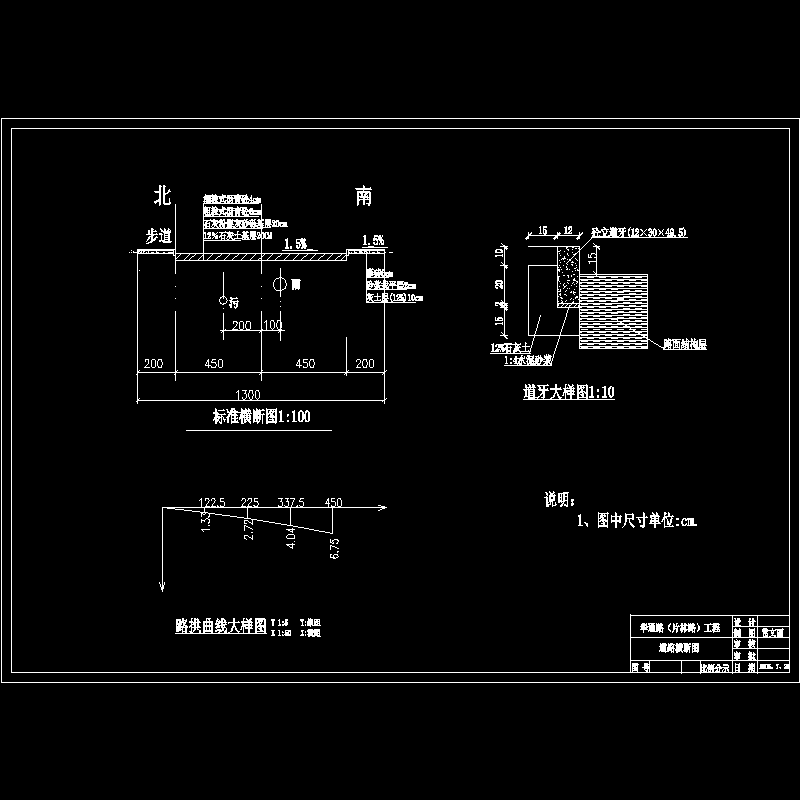

标准横断.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
