[CAD]考察站生活楼钢结构图纸(基础平面布置图).dwg

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某考察站生活楼钢结构图 　　该资料为：某考察站生活楼钢结构图 　　结构设计说明、基础平面布置图、底层圈梁,柱间支撑布置图、底层圈梁安装节点及零件图、各层结构平面布置图、屋顶结构平面布置图、垂直支撑布置图、刚架断面,通用节点图、刚架详图、刚架节点、钢梁详图、支撑详图、室内梯结构详图、楼梯详图共32张图纸。

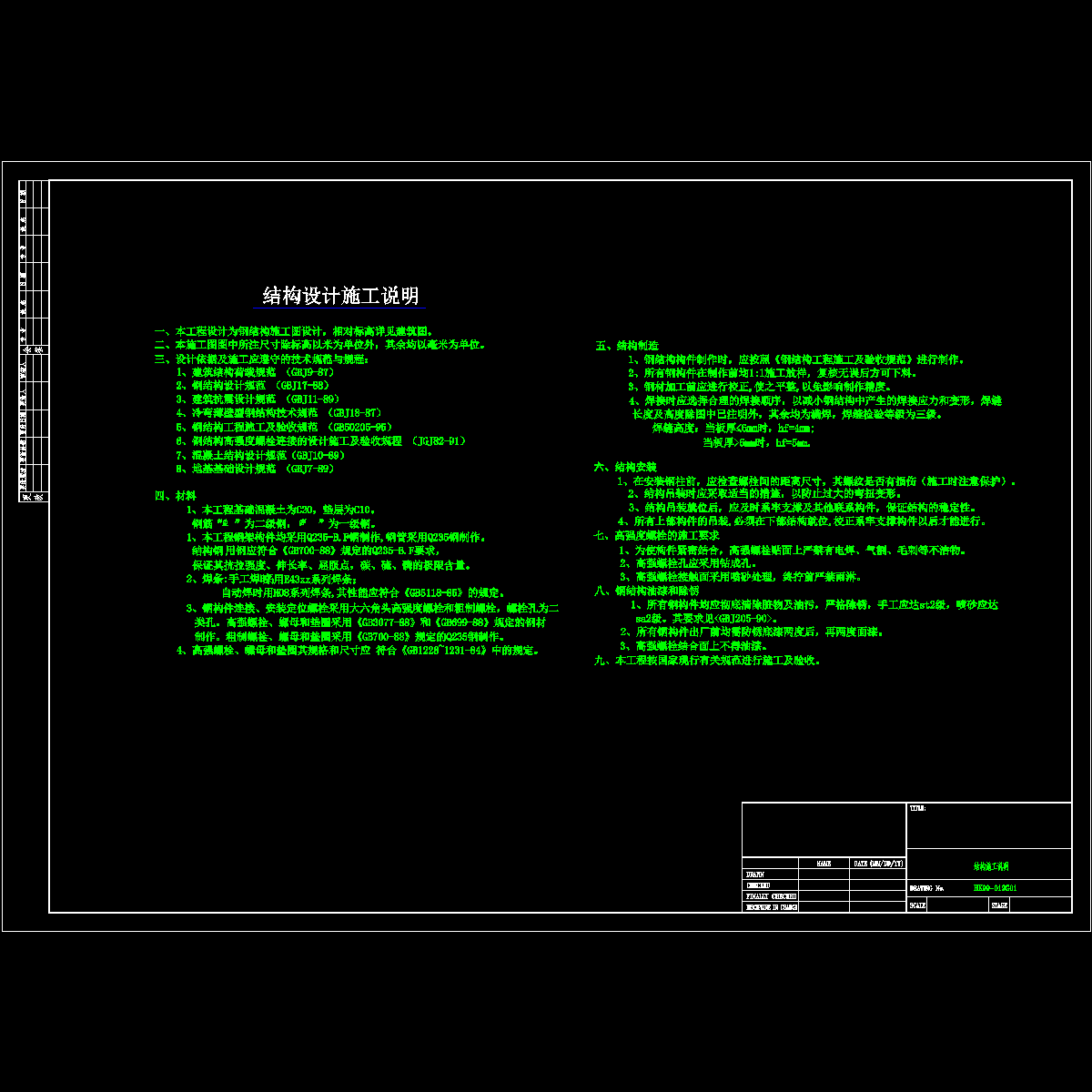

01结构设计施工说明.dwg

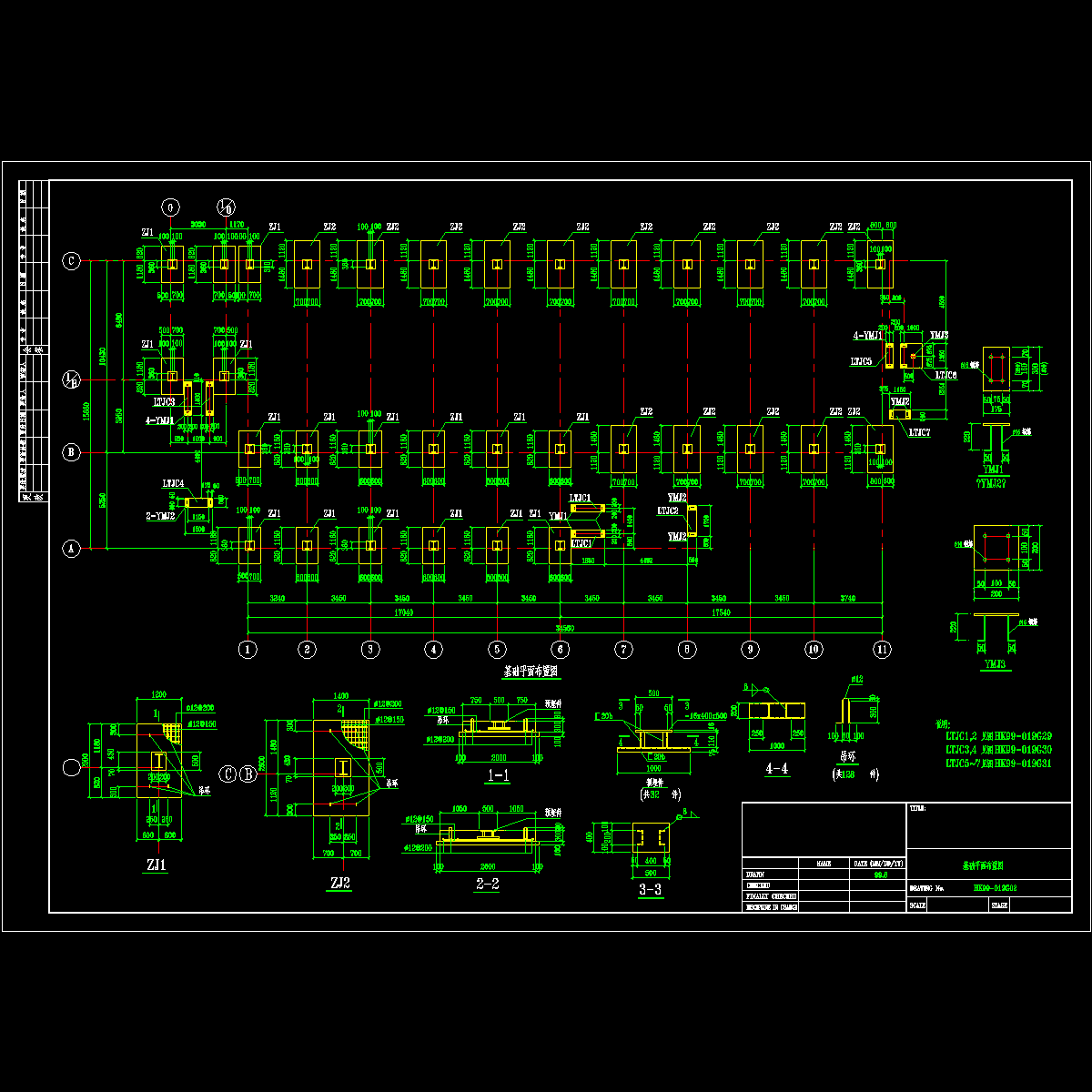

02基础图.dwg

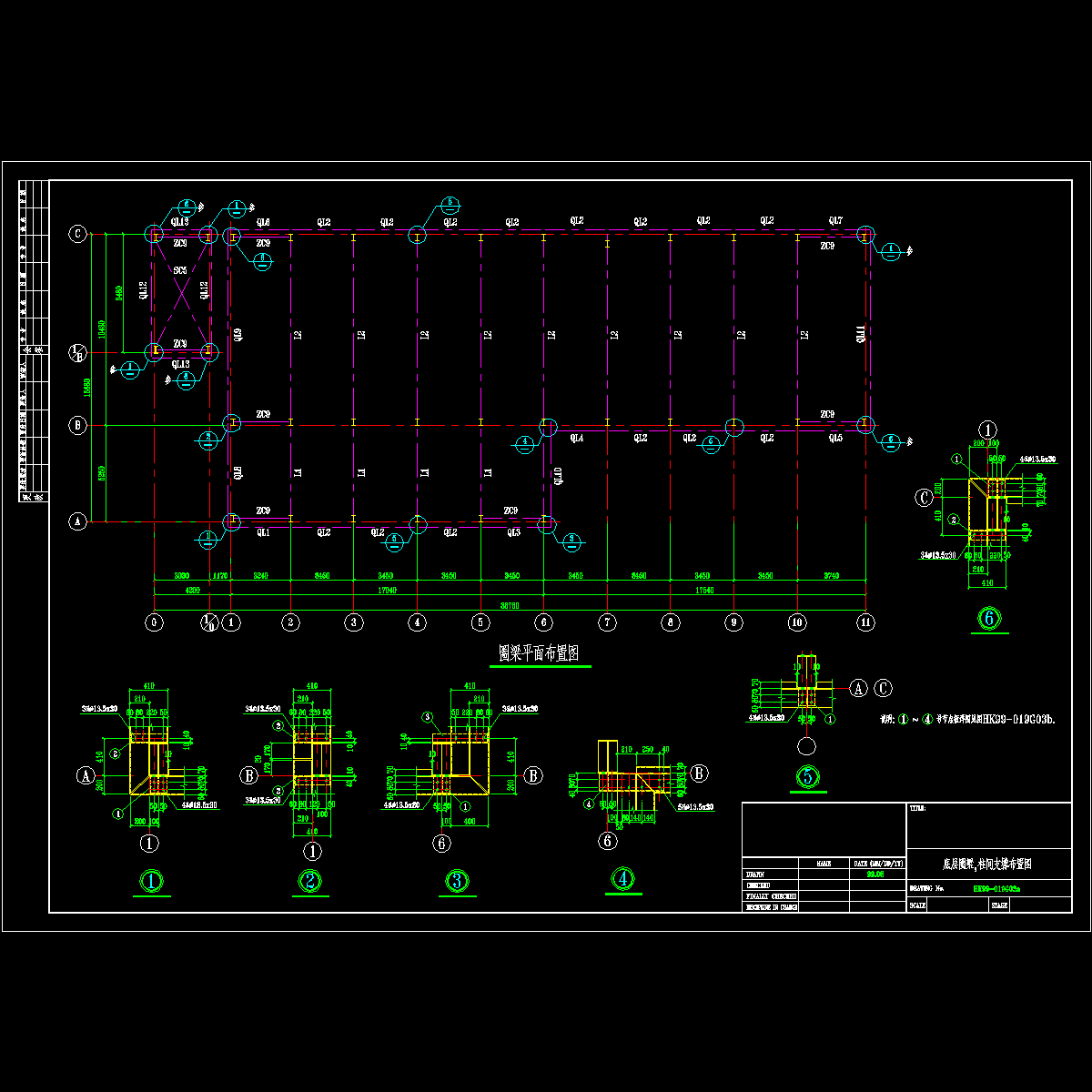

03a底层圈梁及支撑平面图.dwg

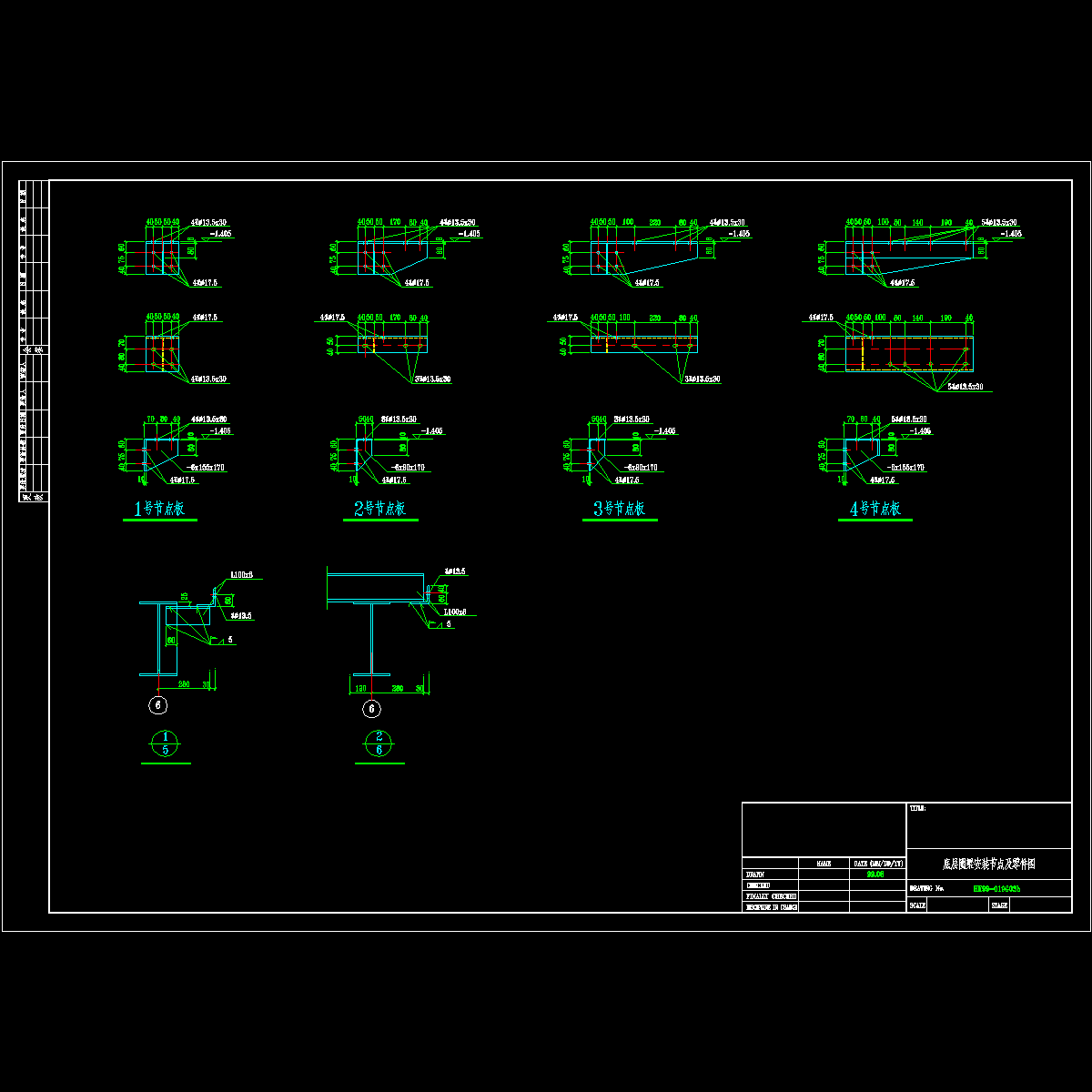

03b底层圈梁节点及零件.dwg

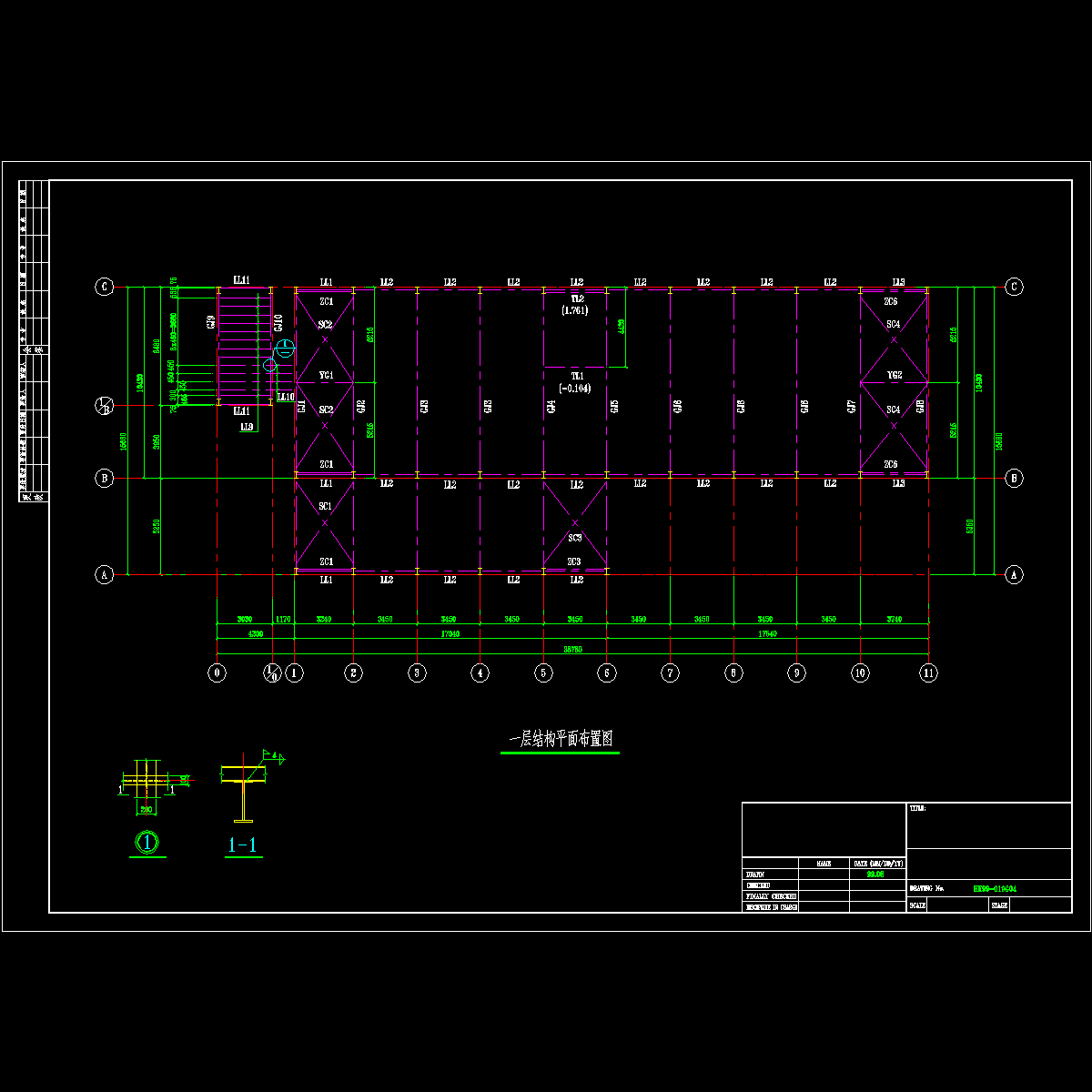

04一层结构平面布置图.dwg

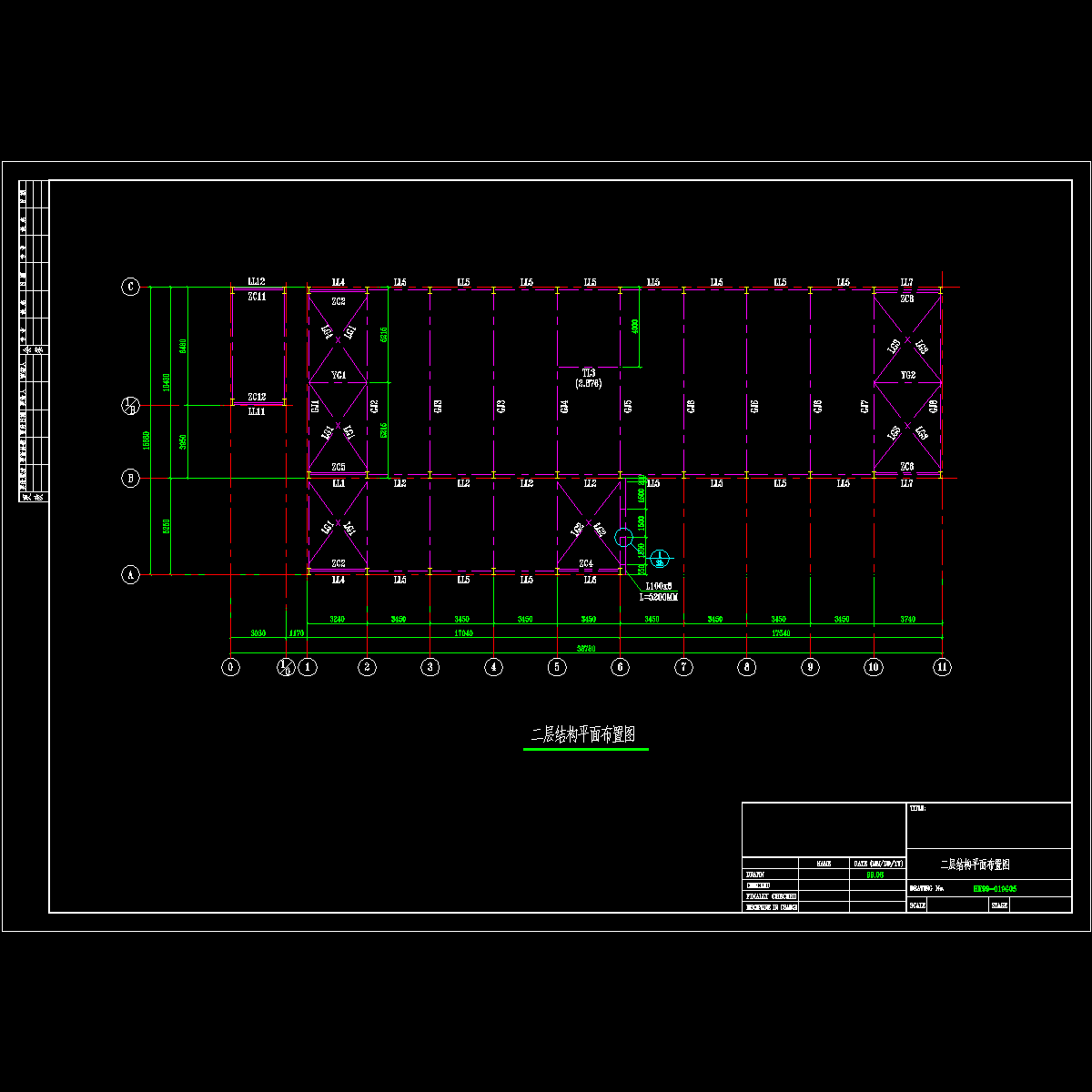

05二层结构平面布置图.dwg

06屋顶结构平面布置图.dwg

07垂直支撑布置图.dwg

08刚架断面及节点通用图一.dwg

09刚架断面及节点通用图二及gj6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
