一份住宅楼地下车库电气设计CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：16977.621平方米
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：山东
• 强电设计： 供配电系统 ,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统 ,其它

附件详情

• 电气设计说明
• 配电干线图
• 配电系统图（一）
• 配电系统图（二）
• 配电系统图（三）
• 火灾自动报警系统图
• 电气火灾监控系统图
• 地下车库负一层 照明平面图
• 地下车库负一层照明平面图
• 地下车库负一层
• 非消防动力配电平面图
• 地下车库负一层
• 非消防动力配电平面图
• 地下车库负一层
• 消防动力配电平面图
• 地下车库负一层
• 消防动力配电平面图
• 地下车库负一层
• 火灾自动报警平面图
• 地下车库负一层
• 火灾自动报警平面图
• 地下车库负一层接地平面图
• 地下车库负一层接地平面图
• 弱电桥架走向平面图
• 弱电桥架走向平面图
• ……

附件详情

该项目位于山东省，地下车库为一层，局部设有人防工程，设有人防工程的区域“平时为地下停车库、战时人民防空地下室工程”。地下车库建筑面积16977.621平方米。建筑层数：1层。总高度：4米。防火设计建筑分类：一类。耐火等级：一级。屋面防水等级：II级。建筑设计结构形式：异形柱框架剪力墙。设计使用年限：50年。
设计范围：220/380V配电系统；照明系统；建筑物接地系统及安全措施；火灾自动报警系统。
，图纸共13张。

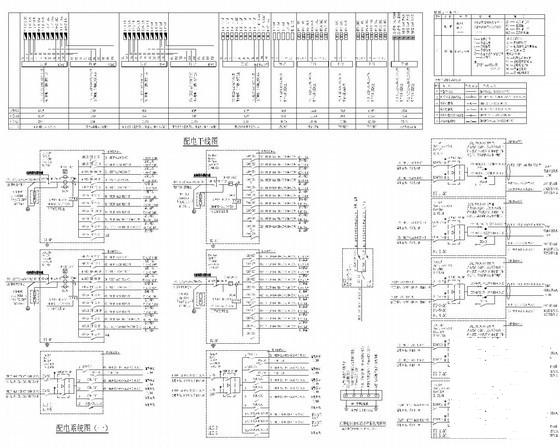

火灾自动报警系统图

火灾自动报警平面图

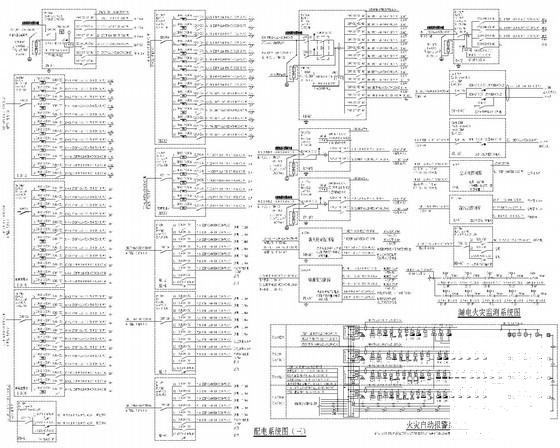

配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 11:45:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
