一、项目概要
（1）、 位于呼和浩特市
，地下共两层主要是戊房、设备机房、等配套用房。地上26层，A座一至四层为商业及办公用房；五层至二十六层为酒店式公寓，共有189套标准间；B座一至六层为餐饮娱乐及会议用房;七至十六层为酒店用房,130套标准间；十七至二十六层为办公用房。
（2）、总建筑设计面积：45033.84m；其中A座地上面积19486.1m，地下面积：1492.24m；其中B座地上面积：
21255.1m 地下面积2798.4m；
（3）建筑层数、高度：地上26层，地下二层；建筑高度98.28米。
（4）、建筑耐久年限、耐火等级：耐久年限50年、 耐火等级一级。属于一类高层建筑。抗震设防烈度、结构类型：抗震设防烈度8度、结构类型为框架剪力墙结构。
二、设计范围
1、该项目设计包括红线内的以下电气系统:
（1）、10/0.4kV变配电系统；
（2）、电力配电系统；
（3）、
照明系统
；
（4）、建筑物防雷、接地系统及安全措施；
2、与其它专业设计的分工：
（1）、室外照明系统，由专业厂家设计，该资料仅预留电源；
（2）、有特殊设备的场所例如：电梯、消防控制室、弱电机房等，该资料仅预留配电箱，二次设计；
（3）、有特殊装修要求的场所，由室内装修设计负责进行照明平面的设计。该资料将电源引至配电箱，预留装修照明容量。
（4）由城市电网引入该项目变配电室的两路10kV电源专线线路属城市供电部门负责设计。该资料提供此线路进入该项目建设红线范围内的路径。该资料仅提供10KV供电一次方案图，二次深化设计由当地供电局设计。
（5）柴油发电机房该资料仅做预留，待甲方确定厂家后，由厂家出详细布置图，设计院配合。
三、10/0.4kV变配电系统
1、负荷分类：
该项目负荷等级为：
一级负荷：
消防系统
（含消防控制室内的火灾自动报警及控制设备、消防泵、消防电梯、排烟风机、加压送风机、消防补风机等）、安防监控系统、应急及疏散照明指示、通讯、计算机机房等用电负荷。
二级负荷：客梯、污水泵等；
三级负荷：其他电力、一般照明。
2、供电电源：
该项目由市政引入两路10KV电源供电，一用一备；设柴油发电机作为小区内消防电梯备用电源，10kV电缆从室外埋地引入设在地下一层的变配电室。
3、高、低压供电系统结线型式及运行方式：
（1）、当一路高压电源故障时，由另一路高压负担全部一二级负荷。
（2）、低压为单母线分段运行，联络开关设自投自复/自投不自复/手动转换开关。自投时有一定的(可调)延时，当电源主断路器因过载或短路故障分闸时，母联断路器不允许自动合闸，另外自投时还应自动断开非保证负荷，以保证变压器正常工作。低压主进开关与联络开关之间设电气联锁，任何情况下只能合其中的两个开关。
四、综合布线（电话、计算机网络）系统：
1、该项目对于电话、计算机网络系统在大楼内采用统一的结构化综合布线方式进行布线，综合布线总配线间设于网络机房，并作为计算机局域网管理中心。
2、综合布线系统采用六类布线，数据传输干线采用6芯室内多膜光纤；语音干线采用3类300对大对数电缆。水平配线均采用六类四对八芯非屏蔽双绞线。工作区采用双口标准信息插座。
3、由MDF至各FD的语音及数据通信主干线在弱电竖井内沿钢制线槽垂直敷设。水平布线在走道内穿钢制线槽沿吊顶内敷设，进入房间穿SC20沿墙暗埋敷设至信息插座。
4、系统的深化设计由成包商负责。设计院负责审核及与其它系统的接口事宜。系统所有器件均由成包商负责供货，安装，调试。
五、安防闭路监控系统：
机房设在一层，与消防控制室合用。
1、在该项目各出入口，电梯轿箱内及各层走道内设保安监视摄像机。
2、所有摄像机的电源均由主机供给。
3、每个普通监视点设2xSC20镀锌钢管，带云台监视点设3xSC20镀锌钢管，暗敷在楼板或墙内。
六、图纸展示：
航空障碍灯联闪控制系统图

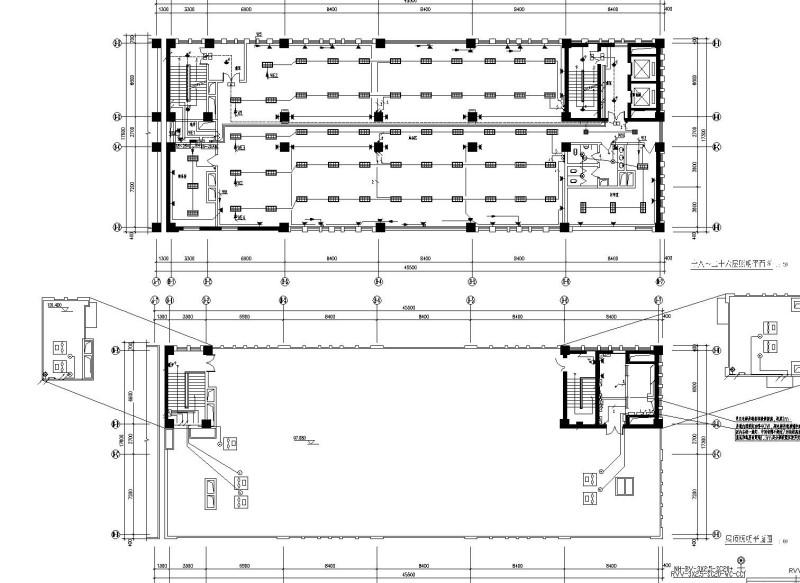

变配电室电缆桥架布置图

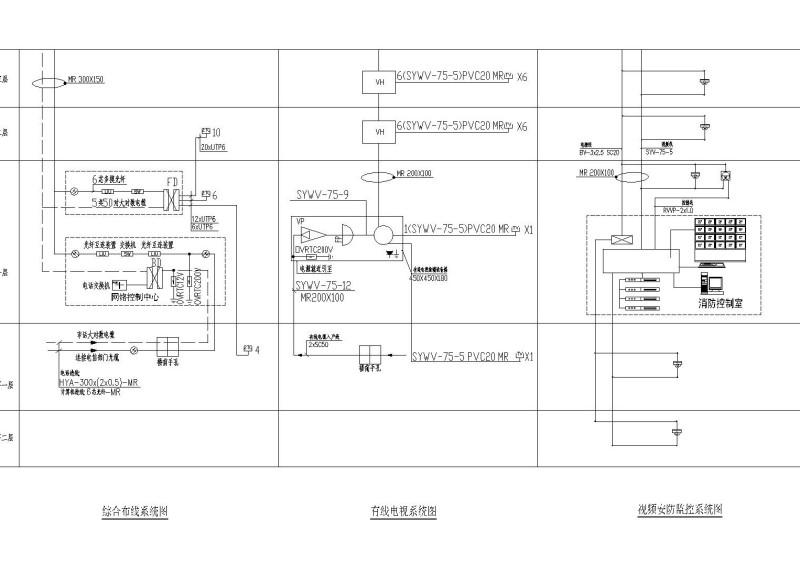

-弱电

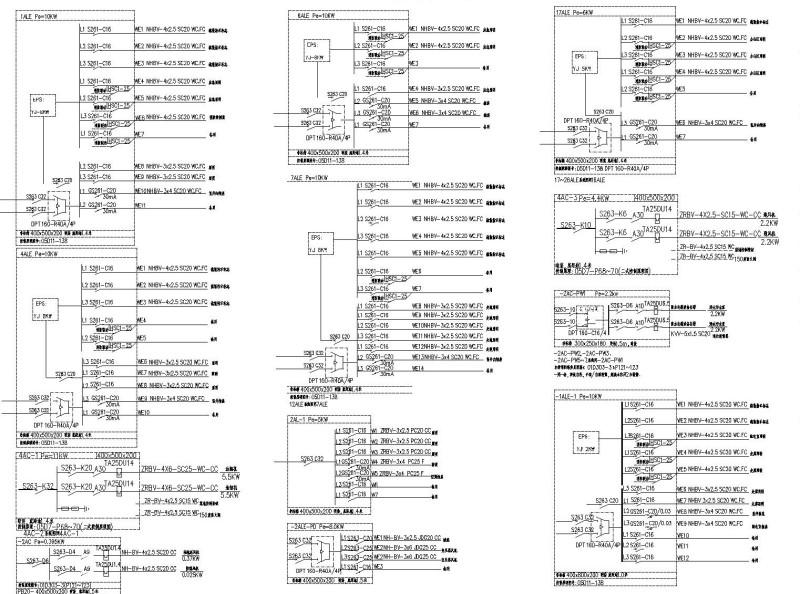

配电箱系统
图

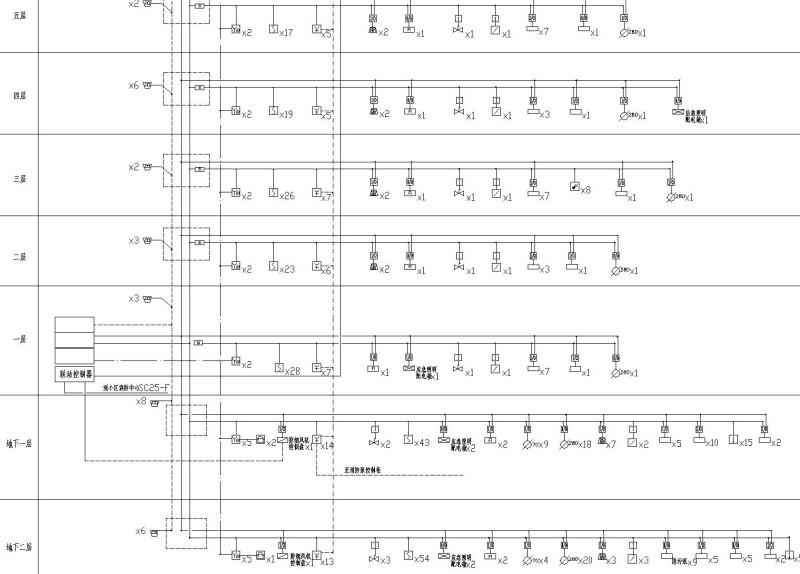

火灾自动报警
低压配电系统图

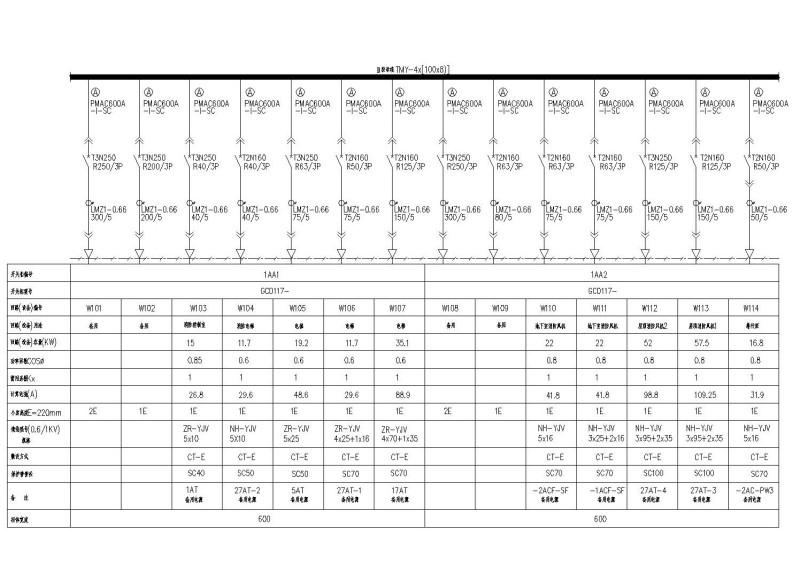

低压配电干线系统图
系统主接线图
