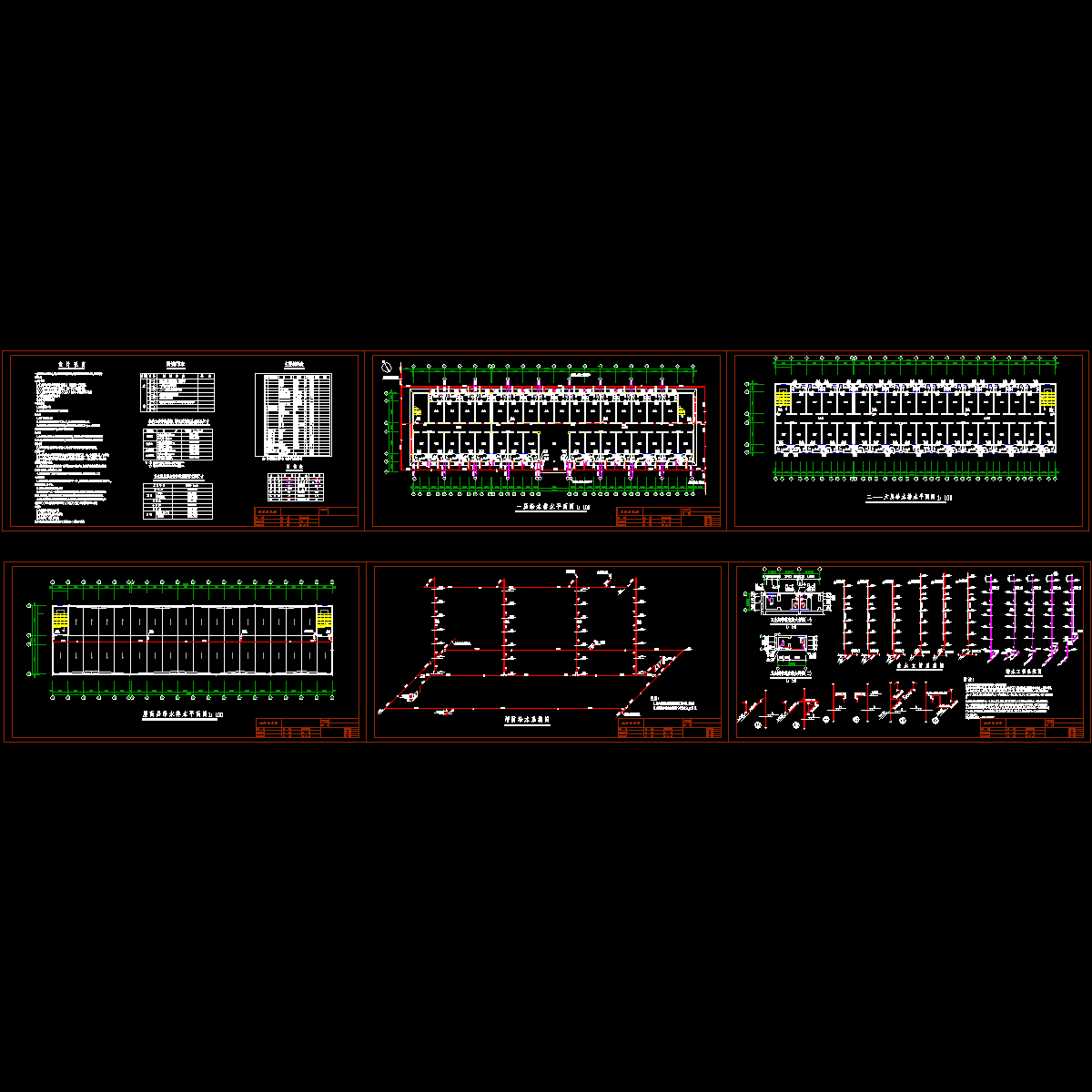

设计范围：室内给排水工程。 　　 室内外消防供水系统以及灭火器的配置。 　　给水： 　　水源：市政自来水源 　　该项目最高日生活用水量：97.9立，最大小时用水量：10.2立。 　　供水方式：该项目室内采用直接供水，接管处所需供水压力0.3Mpa。本图所示接 　　管位置如与现场实际情况不符，安装时可作相应调整。 　　 　　这份参考资料主要包括设计说明、一~屋面层给排水图纸、给排水系统图、消防给水系统图及卫生间管道大样图 等，共6张图纸。
