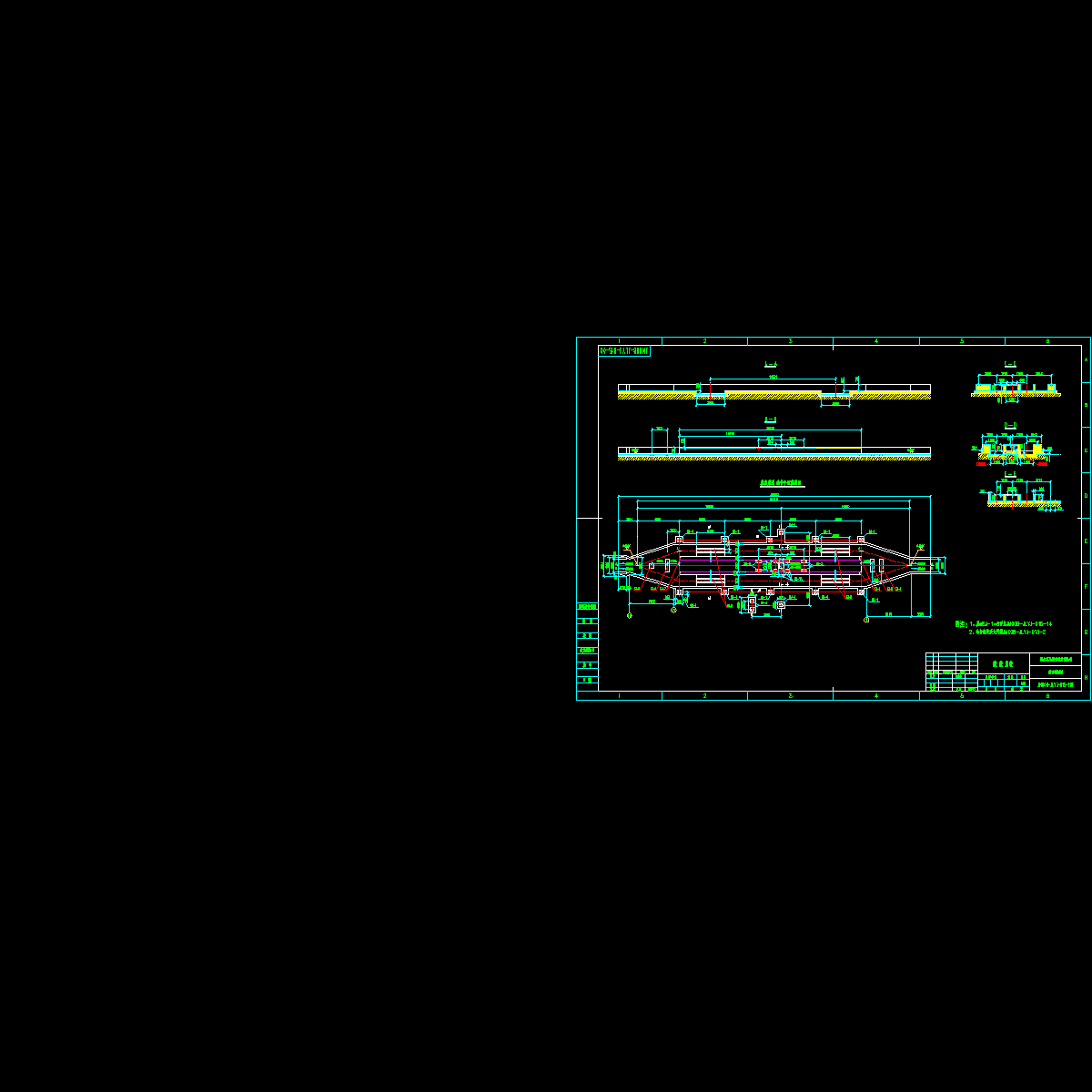

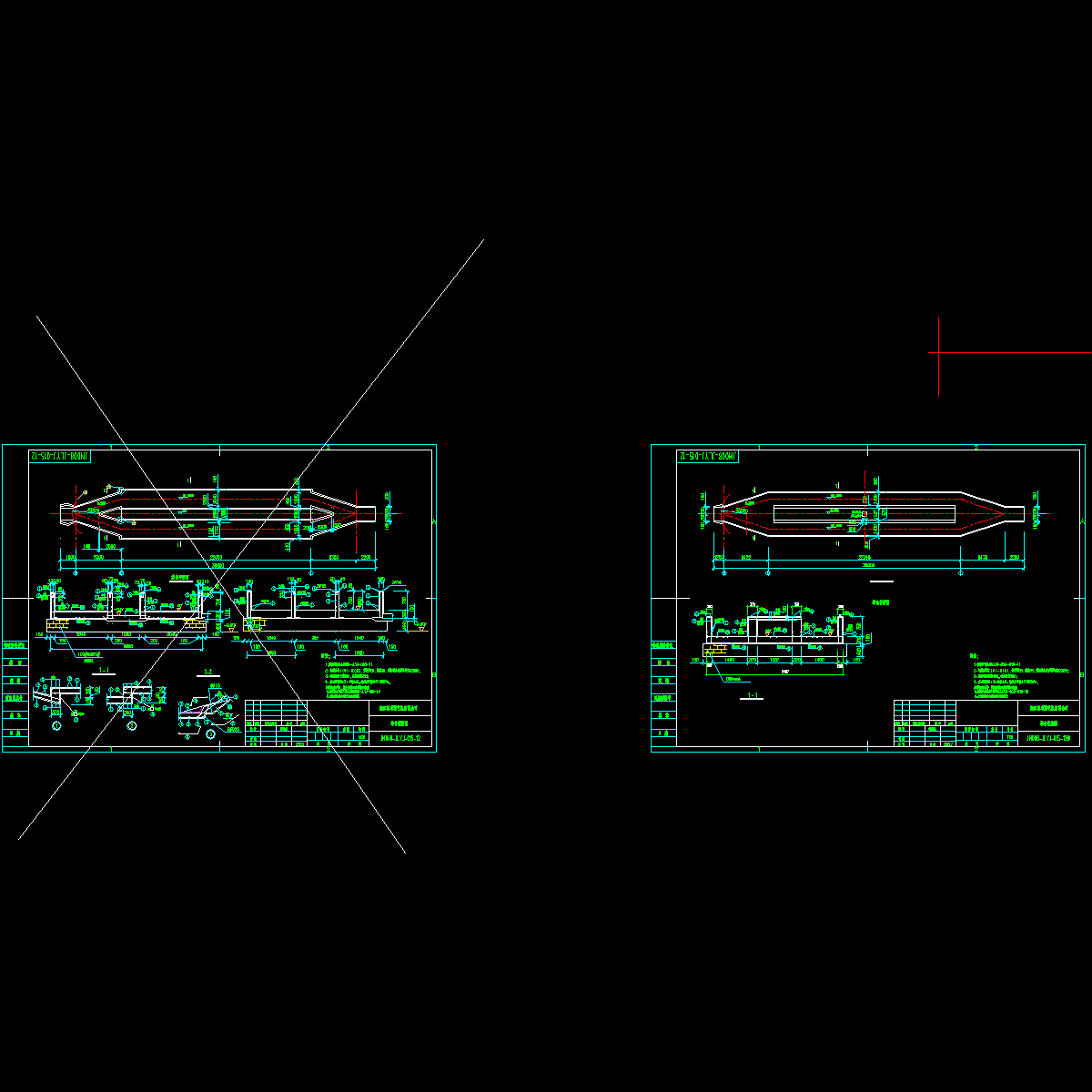

附件详情 该项目是游乐园激流勇进游艺机项目，包括站台、水池、第一爬坡及下滑段，第二爬坡及下滑段，架空水槽。 该资料包含：总平面图，水池详图，水槽模板配筋图，水槽支架基础平面图，水槽支架立面展开图，水槽模板图，水泵坑详图，站台模板图，站台配筋图，第一、二爬坡下滑段基础详图，基础详图等共计14张图。 分享投稿时间：近几年7月。 水池详图 水槽模板图 站台配筋图 基础详图 水泵坑详图

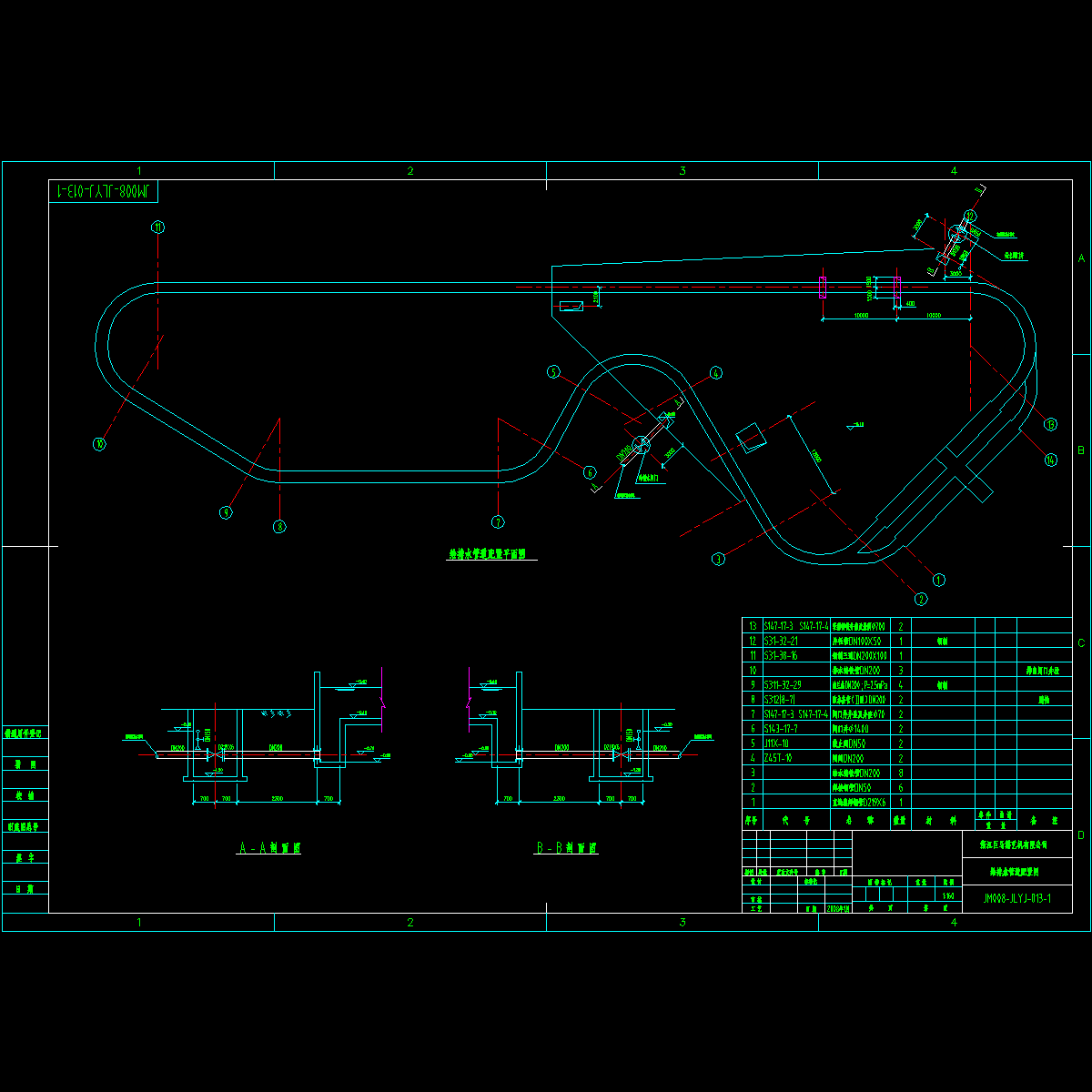

jm008-jlyj-013-1 给排水管道配置图.dwg

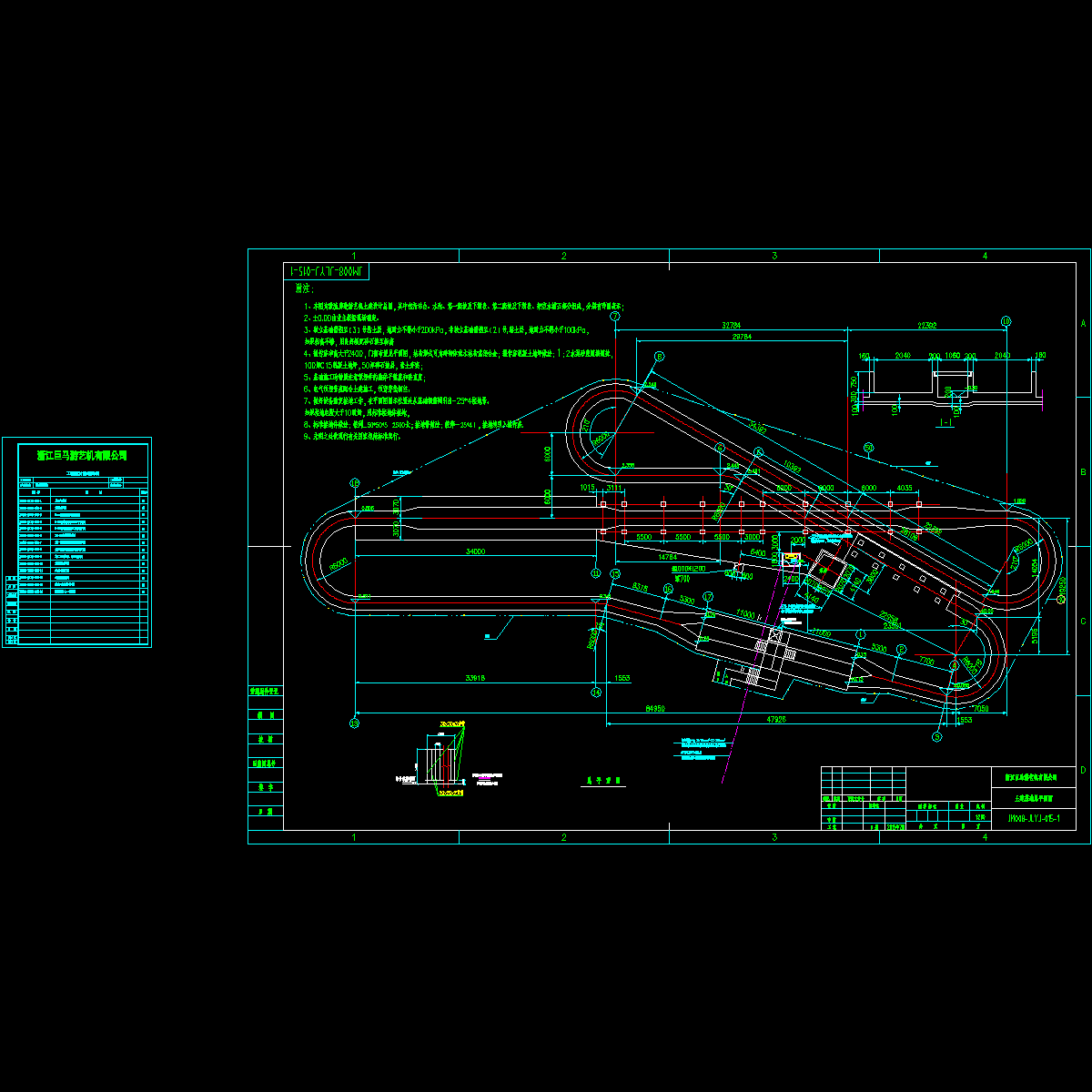

jm008-jlyj-015-1 总平面图.dwg
jm008-jlyj-015-10 水泵坑详图.dwg
jm008-jlyj-015-11 站台模板图.dwg
jm008-jlyj-015-12 站台配筋图.dwg

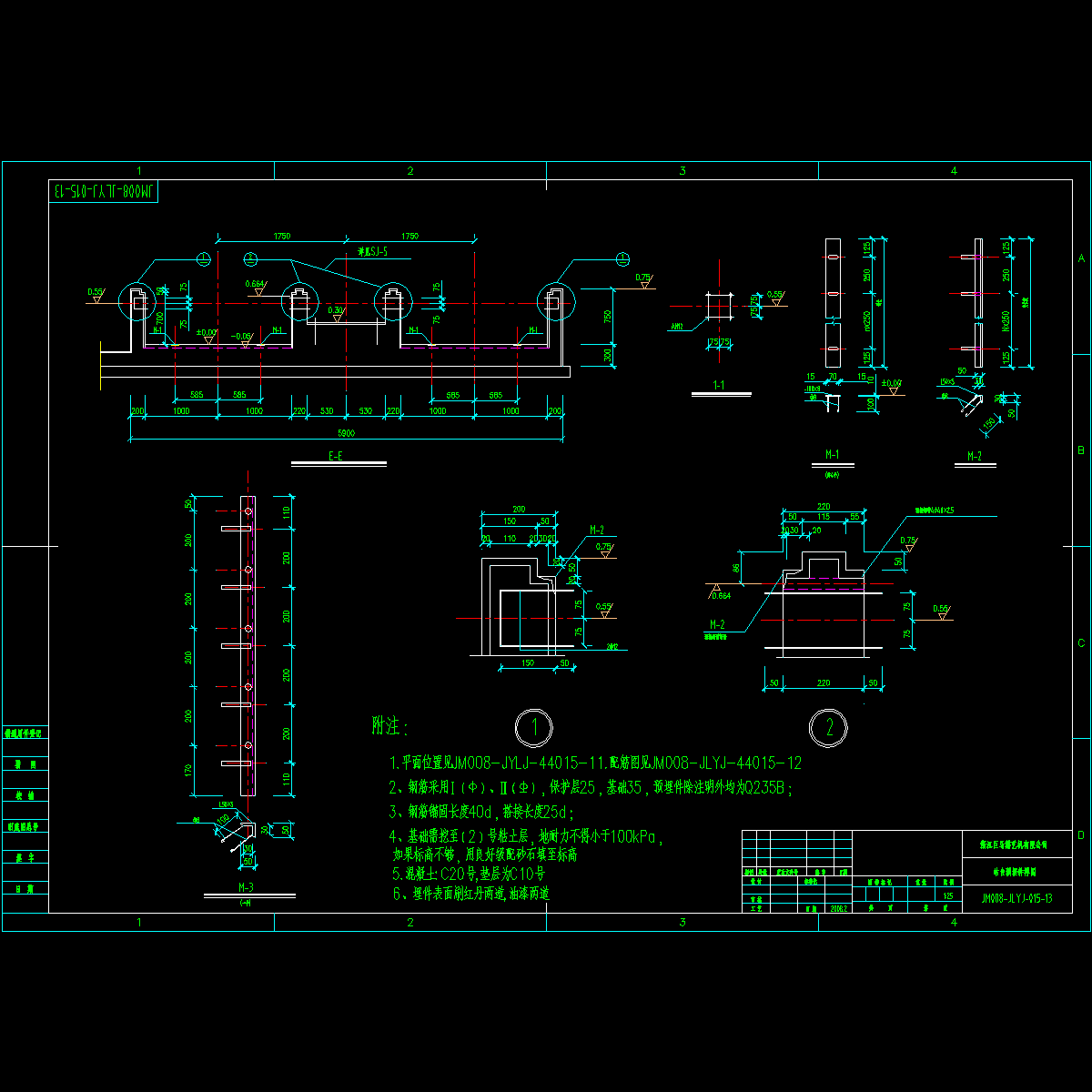

jm008-jlyj-015-13 站台予埋件详图.dwg
jm008-jlyj-015-14 基础sj-1～6详图.dwg

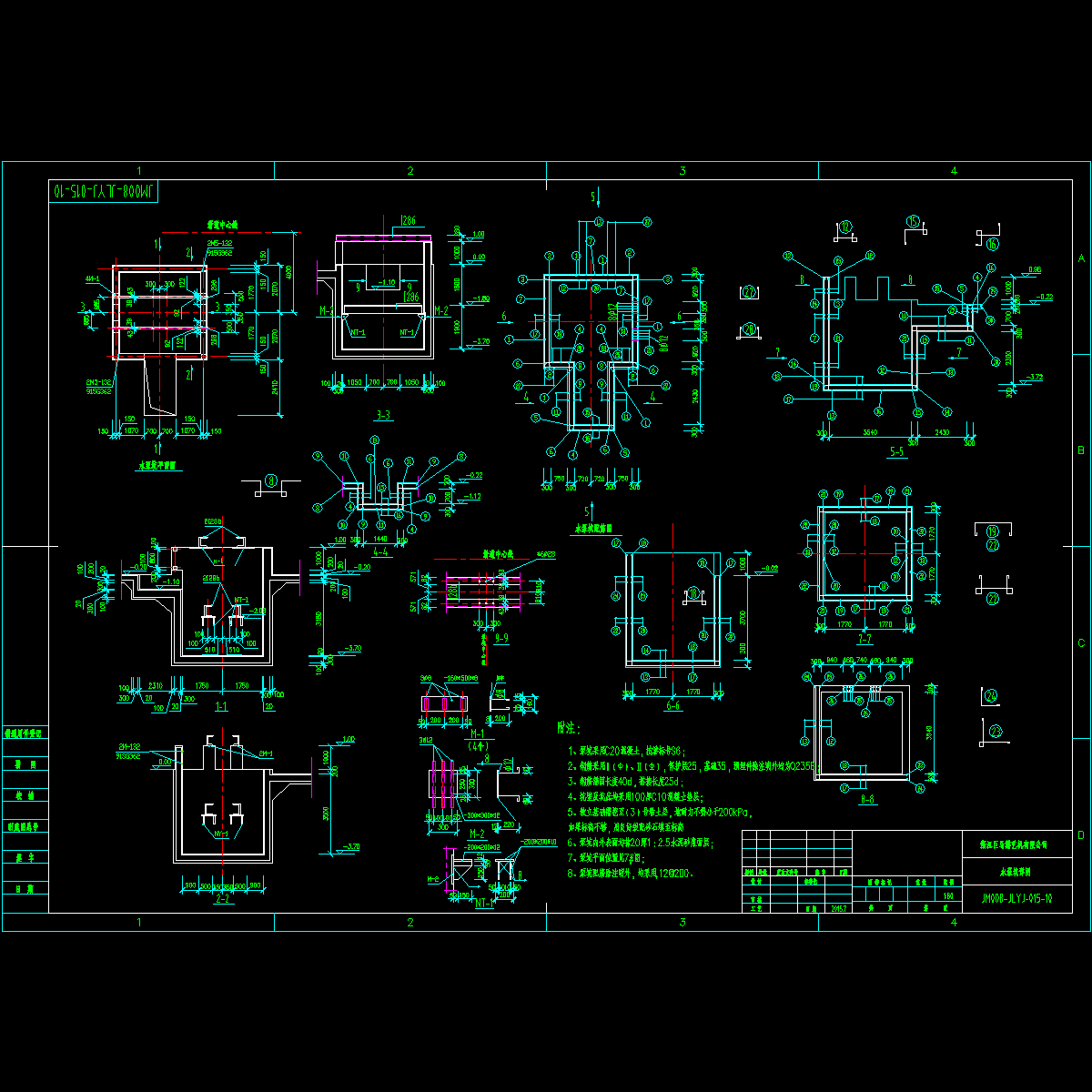

jm008-jlyj-015-2 水池详图.dwg
jm008-jlyj-015-3 2～4水槽模板配筋图.dwg
jm008-jlyj-015-4 5-10水槽支架基础平面图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
