一份5层国内知名重型工程调度中心给排水CAD施工图纸（中水系统、甲级设计院）

guiqulai · 发表于 2020-2-18 19:54:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑设计面积：5228.03平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
地下室用途：设备用房
生活供水设计：生活给水系统,中水系统
排水设计：污水系统,废水系统,机房排水
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,无负压供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：2年
火灾危险等级：轻危险级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：水箱,水泵,泵房,卫生间,设备房布置
项目所在地：天津

附件详情

给排水施工设计说明

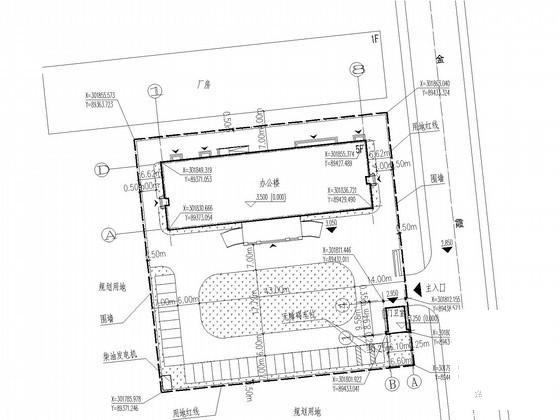

总图
地下一层给排水平面图
首层给排水平面图
给排水平面图
机房层给排水平面图
地下一层自动喷水平面图
首层自动喷水平面图
喷淋平面图
给排水管道轴测图
消火栓及自动喷水管道轴测图
卫生间给排水详图
消防泵房、给水泵房、中水泵房平面详图
消防泵房、给水泵房、中水泵房设备定位图
消防泵房、给水泵房、中水泵房管道轴测图
消防水箱间给排水详图

附件详情

该项目位于天津，为由国内知名重型工程调度中心，建筑概况：该项目为调度楼，建筑地上五层，地下一层。总建筑面积为5228.03平米，地上总面积：4918.34平方米，地下总面积：309.69平方米，建筑高度为22.65米。
设计范围：1、该资料包括建筑物室内的给水、中水、排水、雨水系统、消火栓系统、自动喷水灭火系统，建筑灭火器配置的设计。
2、水质实验房间只预留给水、排水管道，具体设计待工艺后期自行深化设计。
3、气体灭火系统（含泄压口预留和泄压装置）由专业厂商进行二次深化设计。
，共25张图。

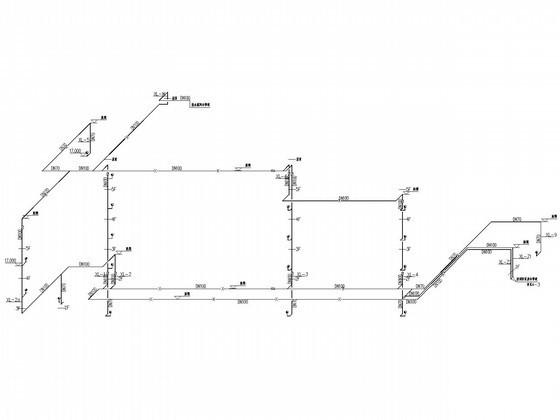

消火栓及自动喷水管道轴测图

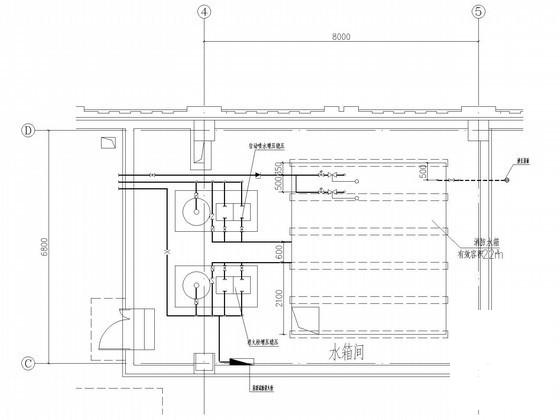

消防水箱间给排水平面图

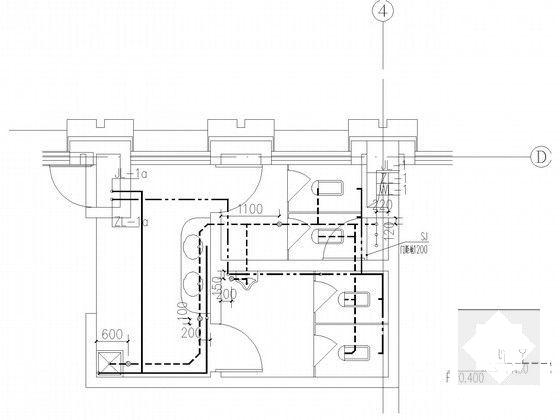

卫生间给排水详图

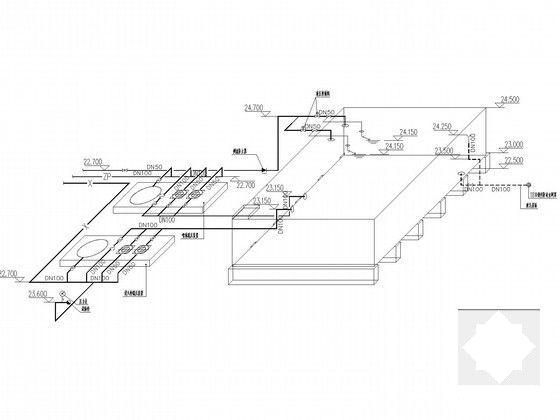

水箱间给排水系统图

首层自动喷水平面图

首层给排水平面图

机房层给排水平面图

泵排水系统原理图

消防泵房、给水泵房、中水泵房平面详图
