塘坝低涵溢洪道工程CAD施工图纸(自密实混凝土).dwg

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该工程低涵进口高程44.51m，出口高程42.58m。进口段设一混凝土截水墙，截水墙厚度为0.5m,在坝顶上挖竖井,用泵送微膨胀性自密性混凝土对涵管封堵。 　　【主要施工图纸】 　　1、输水低涵出口及渠道施工图；2、输水低涵出口及渠道配筋图；3、竖井配筋图；4、消力井配筋图；5、低涵开挖施工图；6、输水低涵改造及溢洪道施工图；7、消力井及启闭机房施工图；8、输水低涵封堵施工图。 　　【竖井开挖技术要点】 　　1、定位：首先准确确定坝身竖井轴线位置，然后用钻孔探测，确定涵管轴线所在位置； 　　2、护壁：此类挖井不同于其它挖井之处是其护壁材料必须拆除，该资料采用预制混凝土圆拱，且必须随挖井下挖边挖边砌； 　　3、凿管：挖井至输水涵洞后，将挖井控制范围内的涵洞凿除； 　　4、堵管：从井内及涵管两段向涵管内回填泵送微膨胀自密实混凝土； 　　5、回填：按要求封堵原涵后，边拆除预制砼圆拱护壁边回填水泥土，直至坝顶。 　　12张，

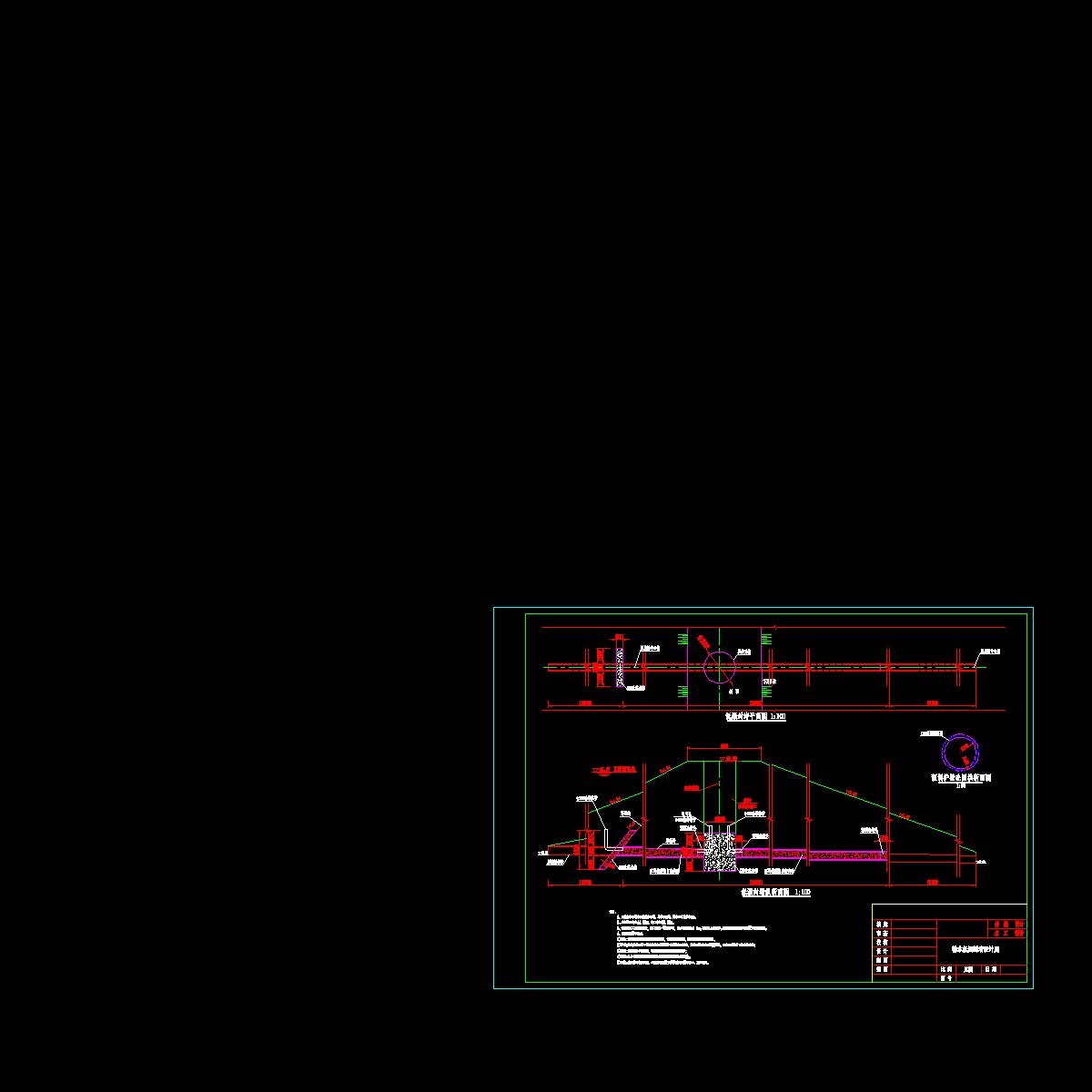

低涵封堵设计图.dwg

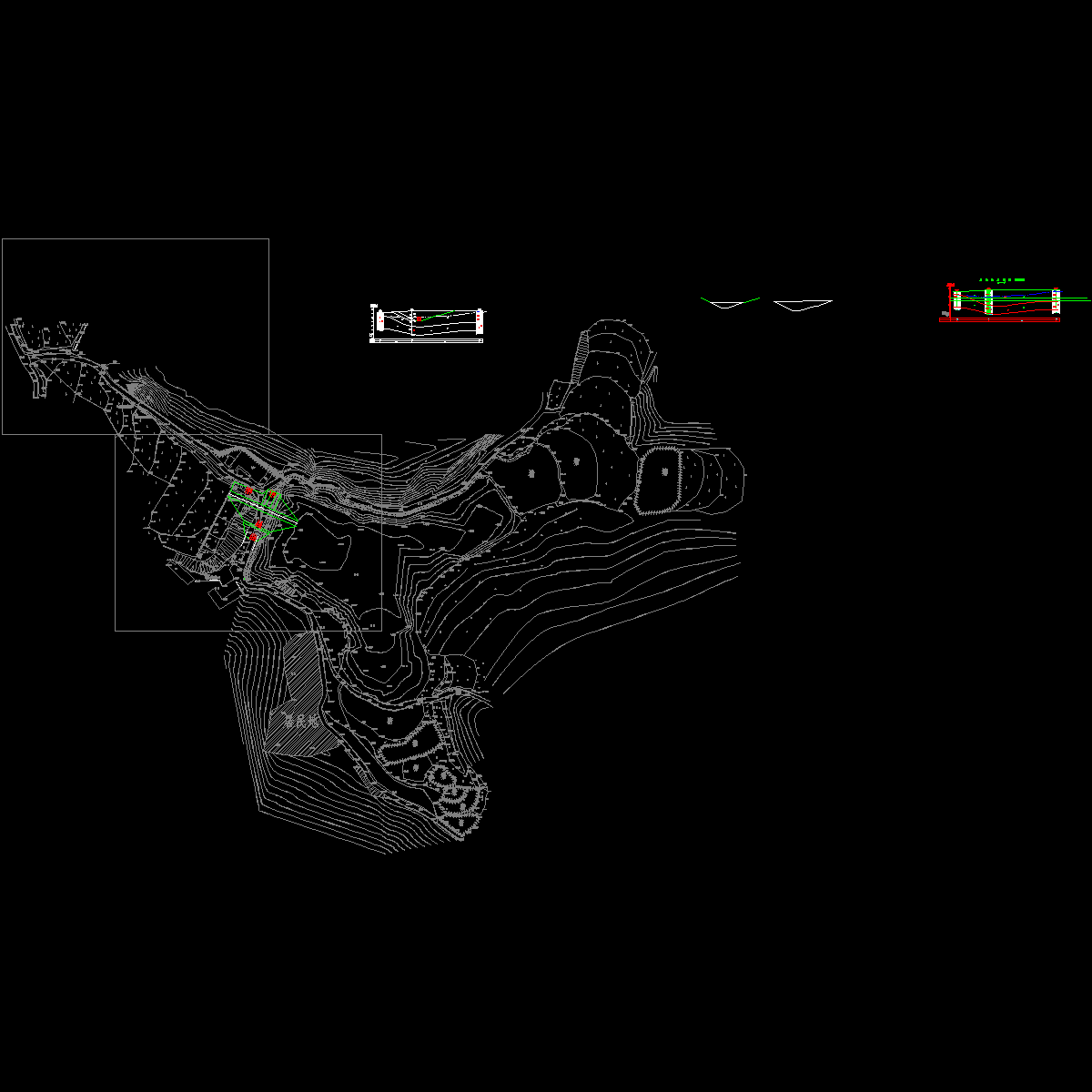

低涵溢洪道开挖布置.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
