水电站厂房（主、付）全套结构CAD施工图纸(独立基础).dwg

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

主厂房结构施工图，主要包括：厂房基础平面图（独立基础）、厂房一、二、三层建筑平面图、主厂房屋面结构平面、主厂房正立面图、厂房中间框架共7张图纸。 　　付厂房结构施工图，主要包括：付厂房电缆层平面建筑图、付厂房各层平面结构图、付厂房基础配筋图、付厂房中控室楼面结构图、付厂房中控室预留孔图、厂房联系梁共7张图纸。 　　 　　共14张图纸

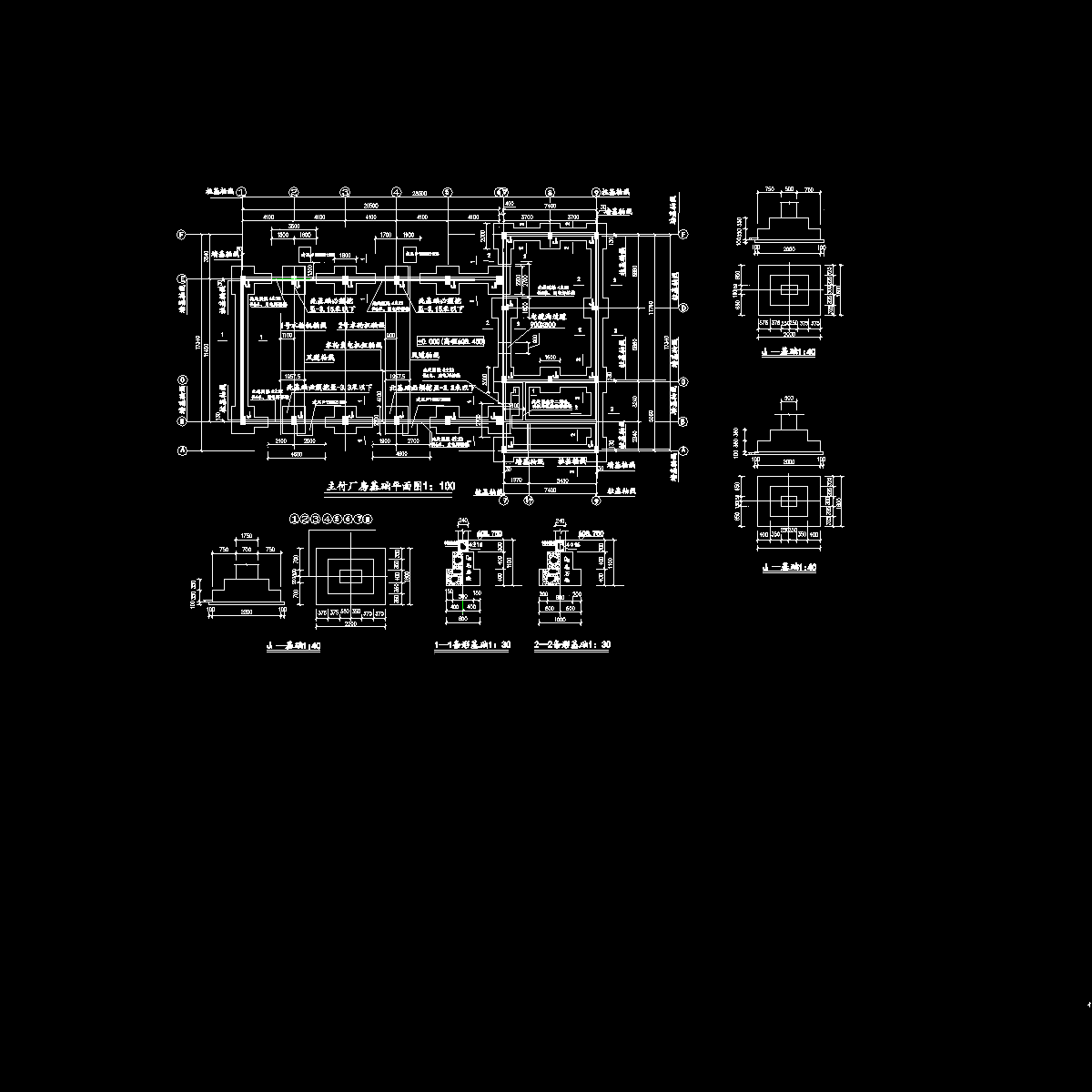

厂房基础平面图.dwg

厂房联系梁.dwg

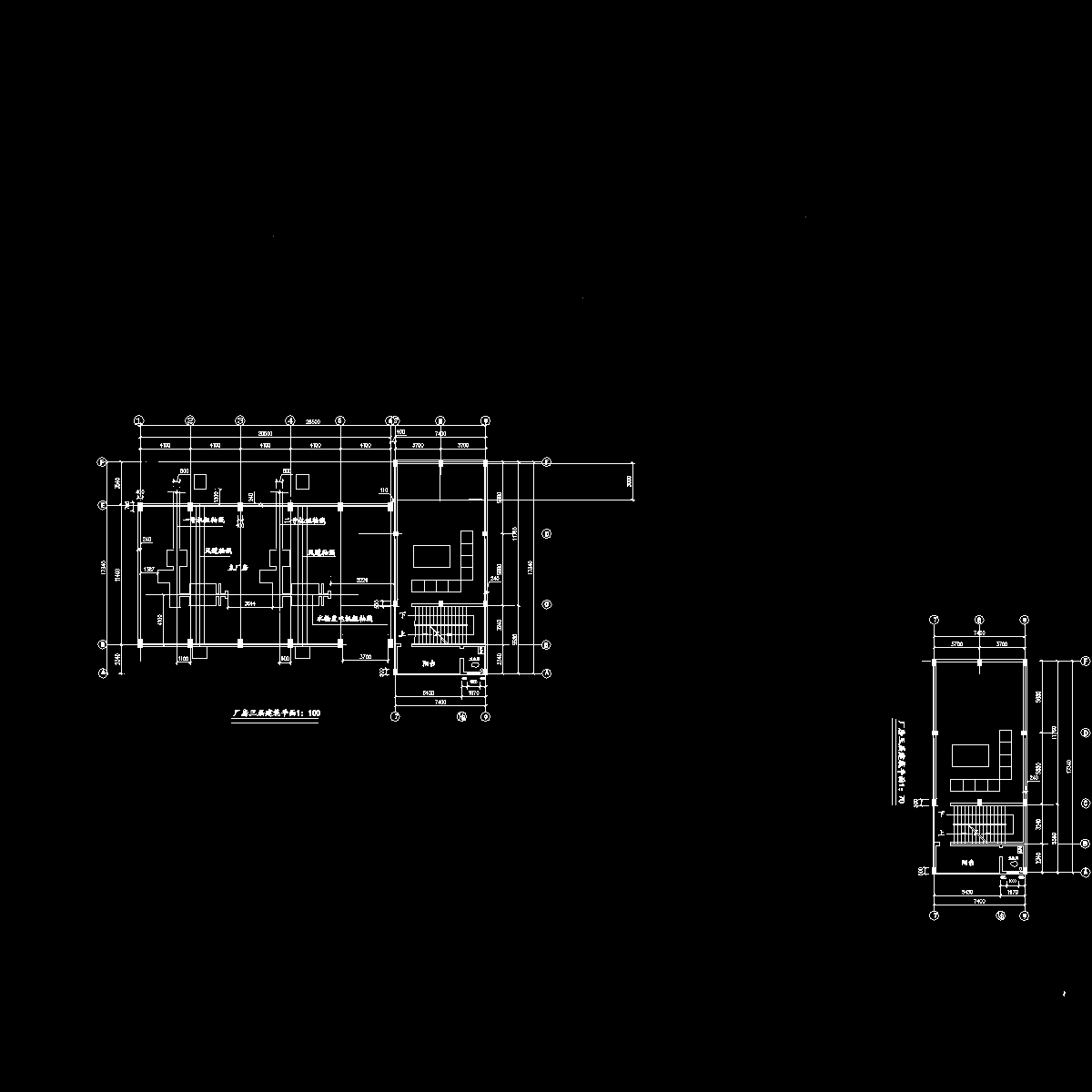

厂房三层建筑平面.dwg

付厂房屋面平面结构图.dwg

付厂房中控室楼面结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
