[钢筋混凝土结构]广场续建工程34层框剪结构住宅楼建筑施工CAD图纸

  [复制链接]

0

主题

0

帖子

565

积分

超级版主

Rank: 8Rank: 8

积分
565
发表于 2020-1-24 08:47:49 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 商业:无
  • 建筑高度:超高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:上海
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:52张
  • 建筑面积:32916.91平米
  • 建筑高度:108.305m
  • 地上层数:34层
  • 地下层数:2层
  • 地下室功能:车库,设备用房
  • 效果图:无

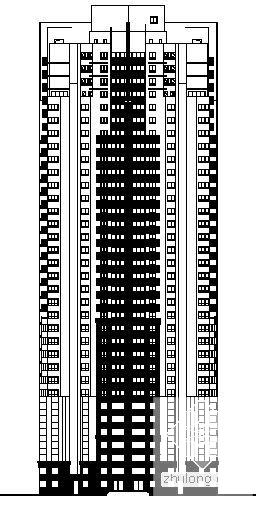

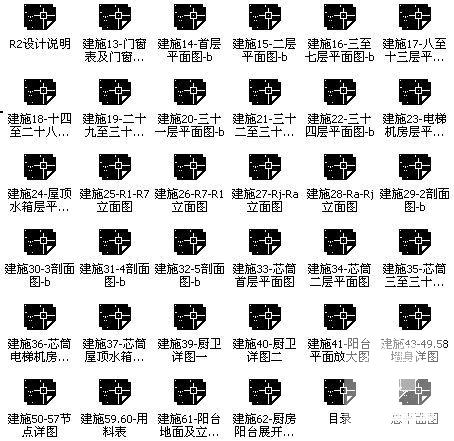

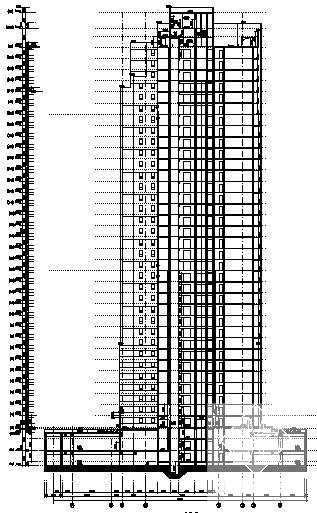

附件详情 该资料为上海某广场续建工程 RT2 住宅楼建筑施工图   工程建筑面积约为:32916.91平方米、建筑结构形式为:框剪结构、层数为: 34层、高度为: 108.305米   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共52张图纸   设计功能包括:地下二层为设备用房及车库,地下一层为车库、库房及通风机房,底层为大堂、设备用房,住宅,二层~三十四层为住宅。         稿件评价:设计新颖,内部布局科学合理,有现代感适合大中型城市住宅小区住宅楼设计参考,图纸非常完整,推荐下载。    2 3 4
