3层厂区小型办公楼电气设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：1140平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：14张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：辽宁
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 配电箱系统 图
• 三、 照明平面图
• 四、插座动力平面图
• 五、电话平面图

附件详情

本稿件是某厂区小型办公楼电气施工图纸，建筑内面积1140m. 地上三层，主要为办公,生活等用房；建筑耐火等级为二级。建筑主体高度9.9m。电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话网络系统设计、 防雷接地 平面图。

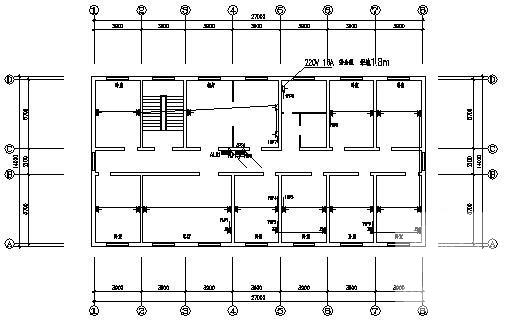

第 1 张图

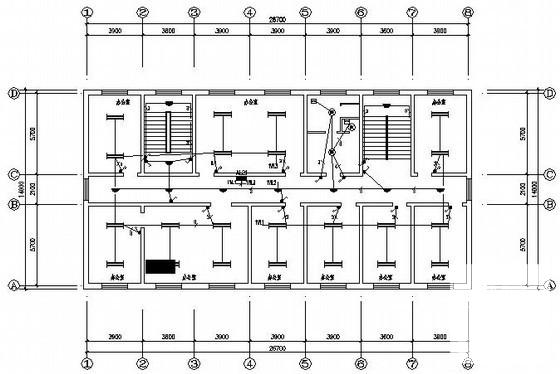

第 2 张图

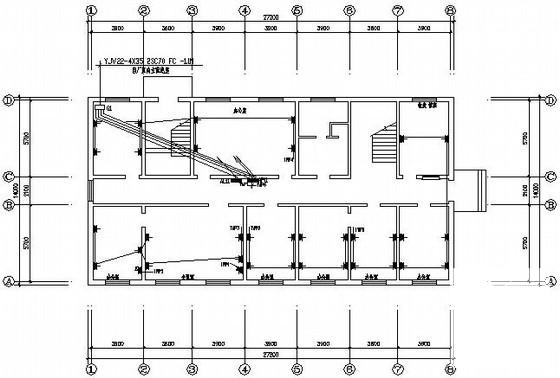

第 3 张图

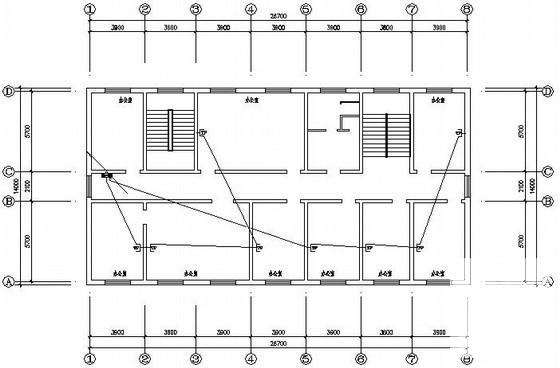

第 4 张图
