连续刚构高架桥施工图纸(预应力混凝土).

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某高架桥是哈尔滨－绥化高速公路横道河镇附近的一座大型桥梁。该桥为35m 60m 90m 60m 35m一联的预应力混凝土组合连续刚构桥，全长280m，处在2.2%的竖曲线上（图1-1）。桥面净宽为净10.5 2?0.75m，全桥宽12m。桥梁设计荷载为汽车超-20，挂车-120，人群3.5kN/m。 　　上部结构采用单箱室箱梁，箱梁采用50号混凝土，墩顶箱梁高度为5.0m，跨中高度2.0m，其间的梁高在纵桥向按2.0次抛物线变化（图1-2）。 　　箱梁内设置纵、横、竖三向预应力，其中，纵、横向预应力钢束均采用符合ASTM.A416-90a标准的270级?j15.24低松弛高强钢绞线，竖向预应力钢束采用75/100级高强精轧螺纹粗钢筋（图1-3）。 　　本桥采用平衡悬臂浇注法施工，全桥共有两个单T，每个单T以墩对称分成10块，墩顶零号块长度为7.0m，1～2号为现浇块，其余8块为悬浇块。 　　下部结构为两个薄壁双柱式墩，其截面尺寸为1.2×7.0m，纵向中心距4.8m。 　　 　　共有图纸109张

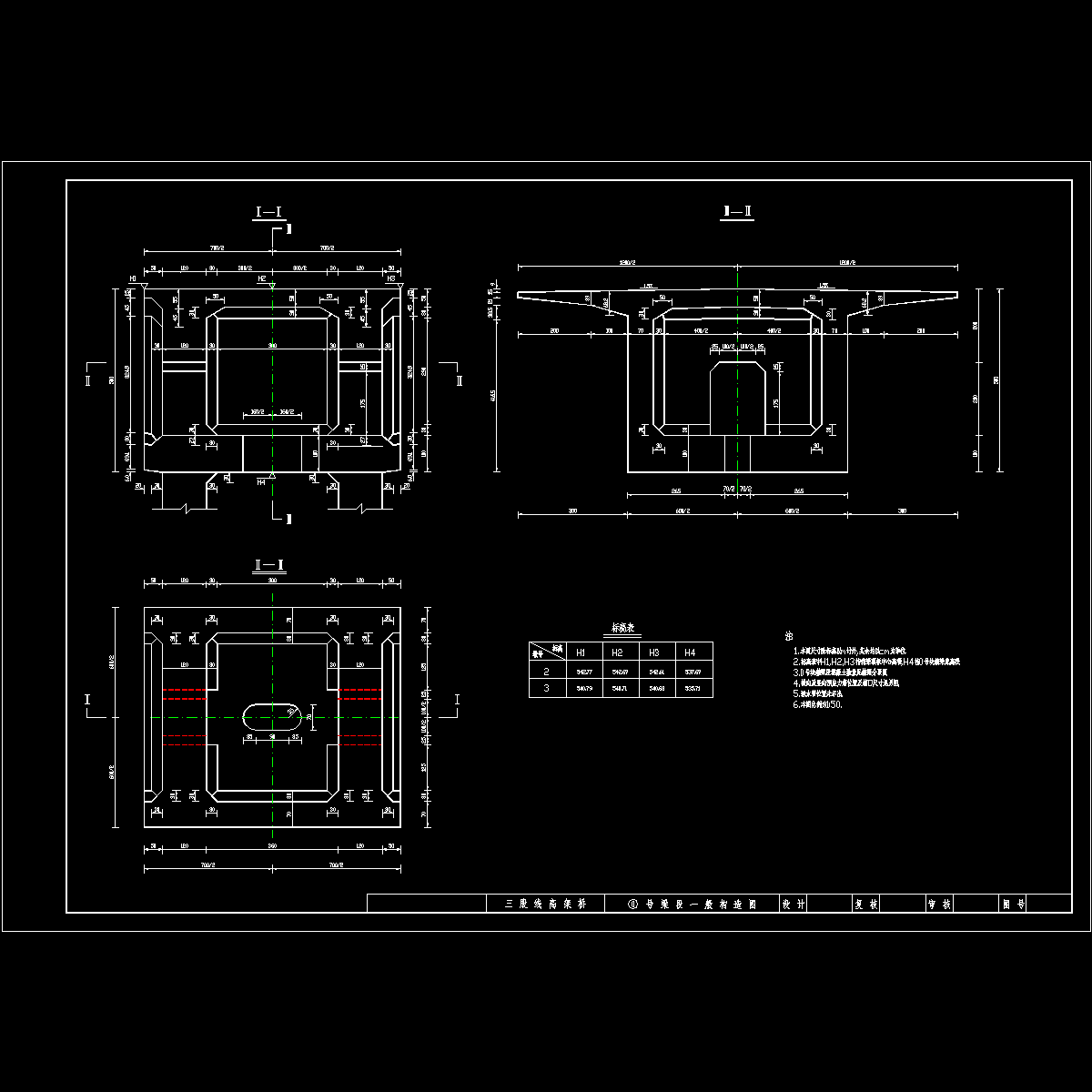

主墩一般构造图bg.dwg

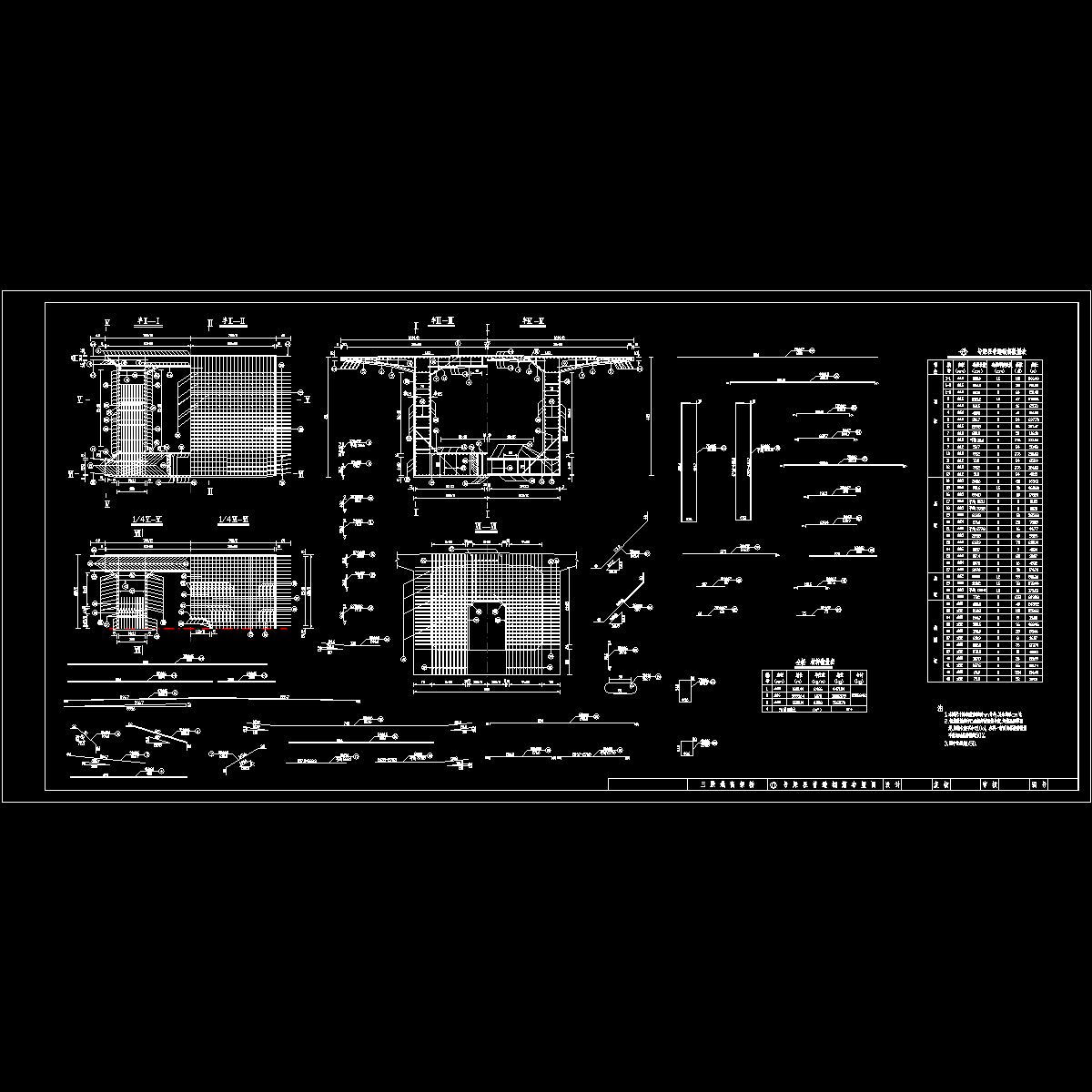

0 号 梁 段 一 般 构 造 图.dwg

0、5 号 台 箱 梁 支 座 构 造 图.dwg

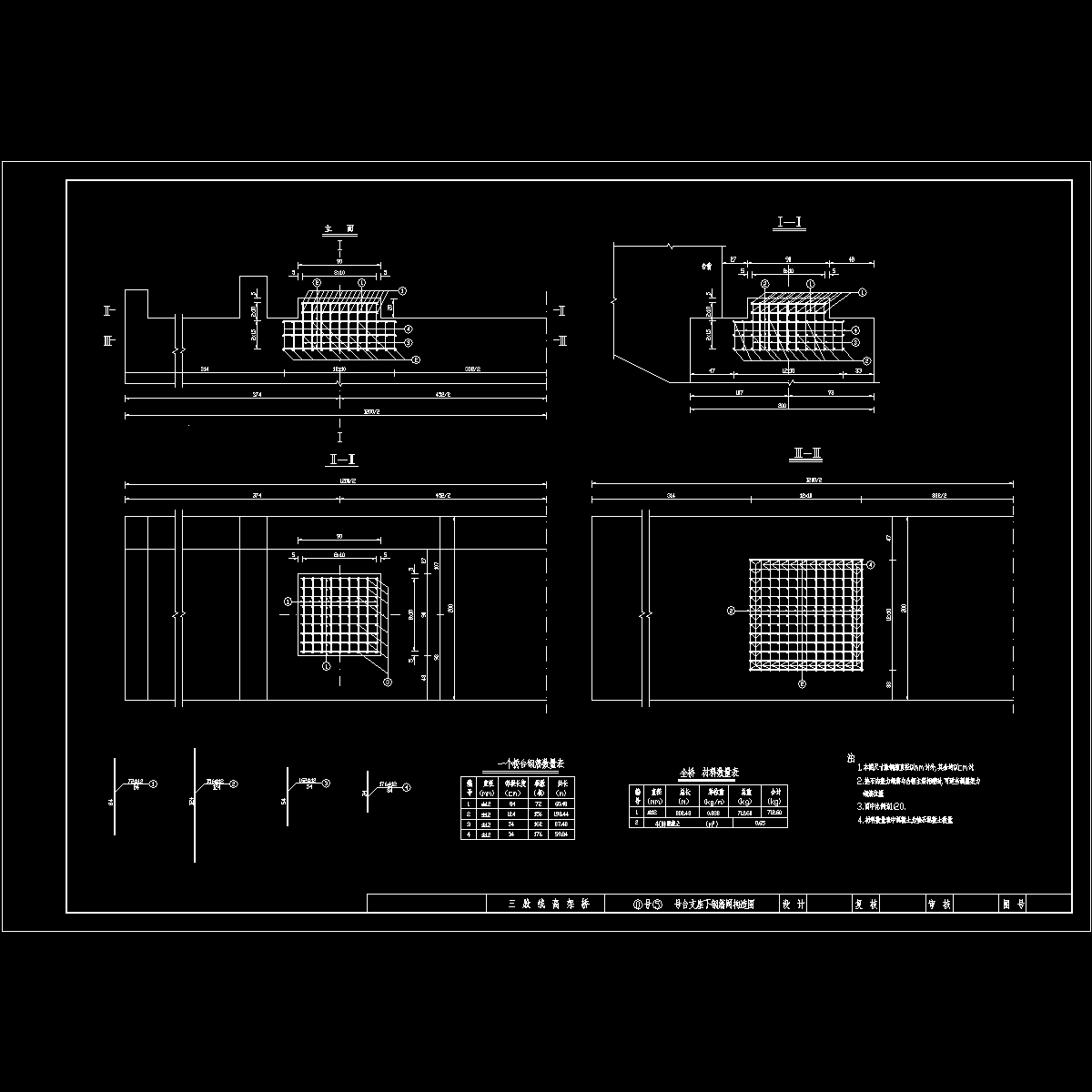

0、5号台支座下钢筋网构造图.dwg

0号 梁 段 普 通 钢 筋 布 置 图.dwg

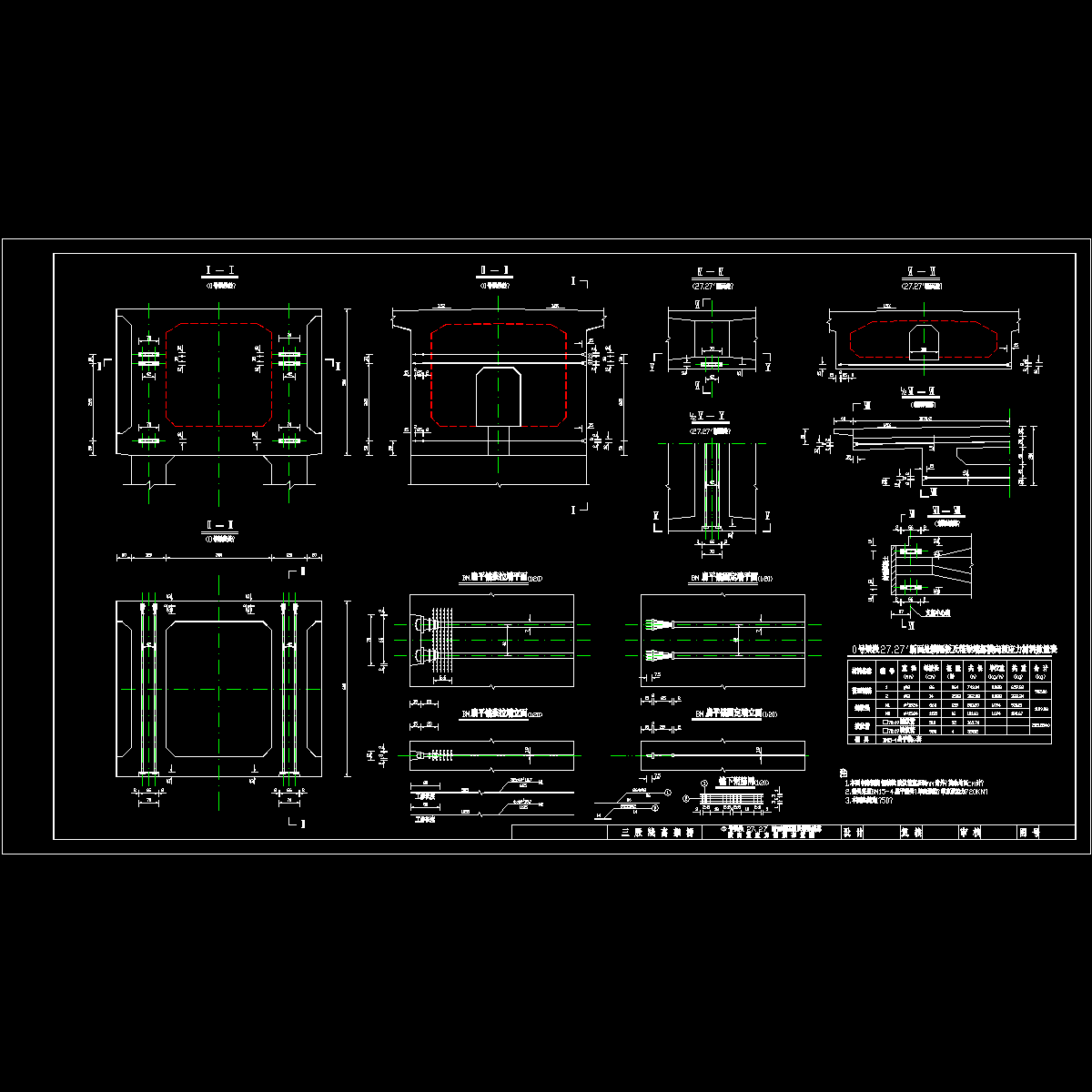

0号梁段 27 27 断面横隔板及箱梁端部横向预应力钢束布置图.dwg

1、4 号 墩 箱 梁 支 座 构 造 图.dwg

1、4号墩支座下钢筋网构造图.dwg

11号合拢梁段普通钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
