一份医院11层门诊楼消防电气设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 火灾保护分级：一级
• 强电设计：建筑物防雷,接地安全
• 弱电设计：火灾自动报警系统,视频监控系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,呼应信号及信息显示

附件详情

• 一、电气设计说明
• 二、消防系统图
• 三、消防平面图

附件详情

本稿件是某中心医院十一层门诊楼消防电气施工图纸，门诊综合楼地下一层，主要为设备房、车库等，地上主要为诊室、放射科、办公室、会议室和各种功能检查等医疗用房。消防设计包含消防系统的设计，消防设备的平面布置，比如烟感、温感、消防广播等。

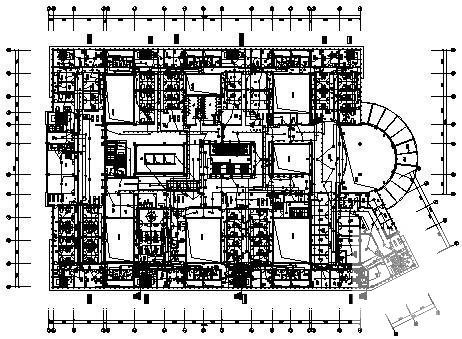

第 1 张图

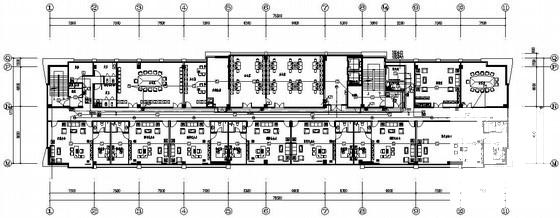

第 2 张图

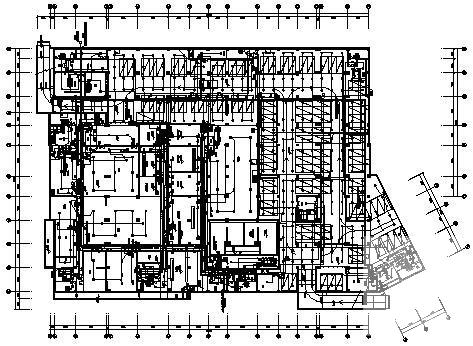

第 3 张图
