一份多层儿童福利中心电气设计CAD施工图纸(人防)

[复制链接]

0

主题

0

帖子

1035

积分

超级版主

Rank: 8Rank: 8

积分
1035
发表于 2020-2-18 20:20:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,其它

附件详情

  • 电气设计说明
  • 配电干线图
  • 配电系统图
  • 地下室电照平面图
  • 四层照明平面图
  • 三层照明平面图
  • 二层照明平面图
  • 一层照明平面图
  • 一层电气平面图
  • 二层电气平面图
  • 三层电气平面图
  • 四层电气平面图

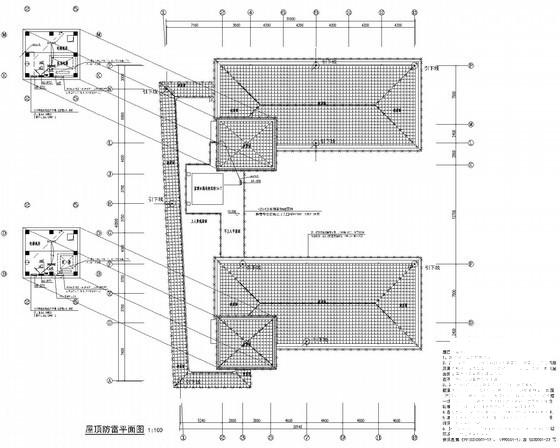

  • 屋顶 防雷平面图
  • 基础接地平面图
  • 四层 弱电平面图
  • 三层弱电平面图
  • 二层弱电平面图
  • 一层弱电平面图
  • 火灾漏电报警说明
  • 火灾漏电报警系统示意图
  • 弱电设计说明
  • 管线标注说明
  • 弱电系统图
  • 火灾报警设计说明
  • 火灾报警图例
  • 火灾报警系统图
  • 一层火灾报警平面图
  • 二层火灾报警平面图
  • 三层火灾报警平面图
  • 四层火灾报警平面图
  • 屋顶火灾报警平面图
  • 屋顶火灾报警平面图

附件详情

该项目位于安徽省,项目为儿童福利中心。设计范围:供配电系统、电气照明系统、综合布线系统、有线电视系统、火灾自动报警系统及联动控制、防雷与接地安全。由甲级设计院设计完成。,图纸共27张。

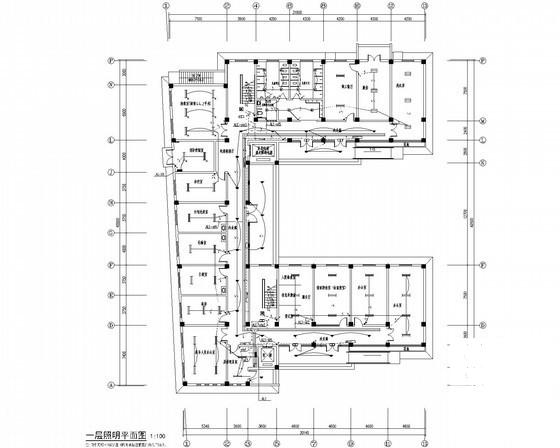

一层照明平面图

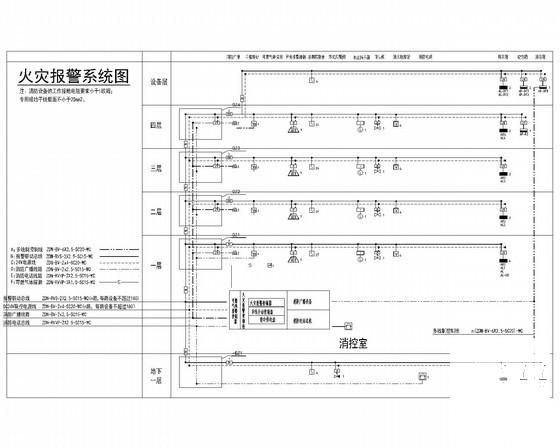

火灾报警系统图

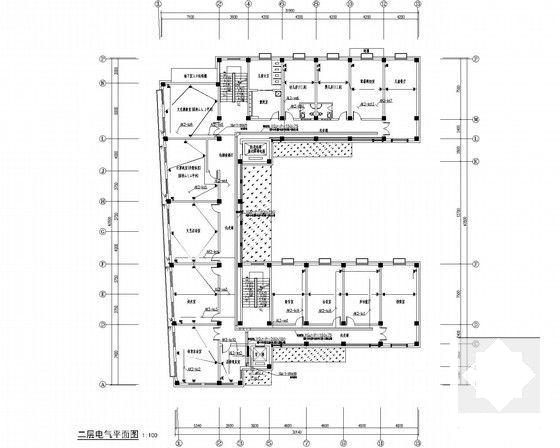

二层电气平面图

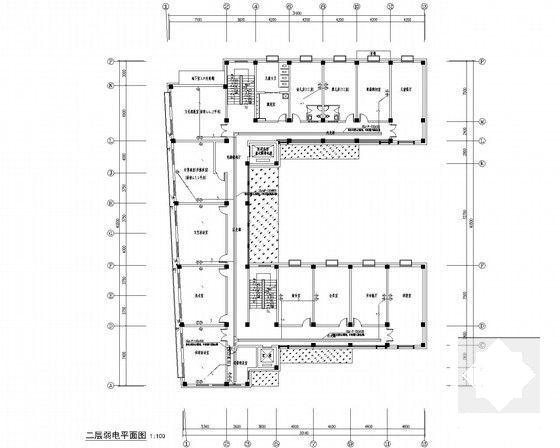

二层弱电平面图

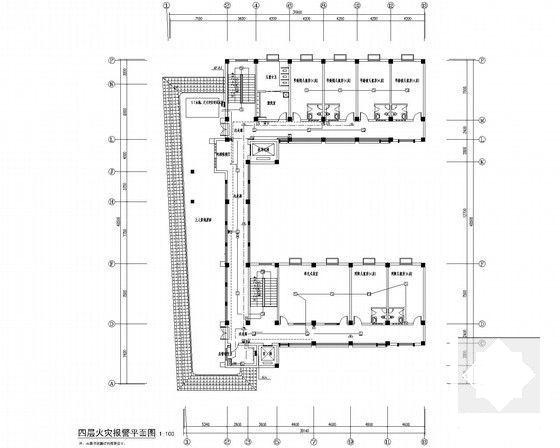

四层火灾报警平面图

基础接地平面图

配电系统图

儿童福利中心 - 1
第 1 张图
儿童福利中心 - 2
第 2 张图
儿童福利中心 - 3
第 3 张图
儿童福利中心 - 4
第 4 张图
儿童福利中心 - 5
第 5 张图
儿童福利中心 - 6
第 6 张图
儿童福利中心 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
