技术指标： 跨 径：13米 斜 交 角：0°、15°、30° 荷 载：公路-Ⅰ级 桥面宽度：2×11.25m、2×12m、2×12.75m 2×13.5m、2×16.5m、2×16.75m ...... 适用范围： 1、处于曲线段上的桥，可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±160mm范围内，若板长变化超过此范围需根据各桥具体情况进行计算调整。 2、本册图纸采用80型伸缩缝或160型伸缩缝。使用本通用图时，应根据桥位处气象条件，选择不超过160型伸缩缝所适宜的一联长度。施工时应根据伸缩缝安装时的温度来确定其安装宽度。 3、本图设计荷载等级为公路-Ⅰ级，当有超限车辆通过时，应进行结构验算，并采取相应措施。 ...... 编制于近代年，共包含CAD设计图42张，计算书235页。

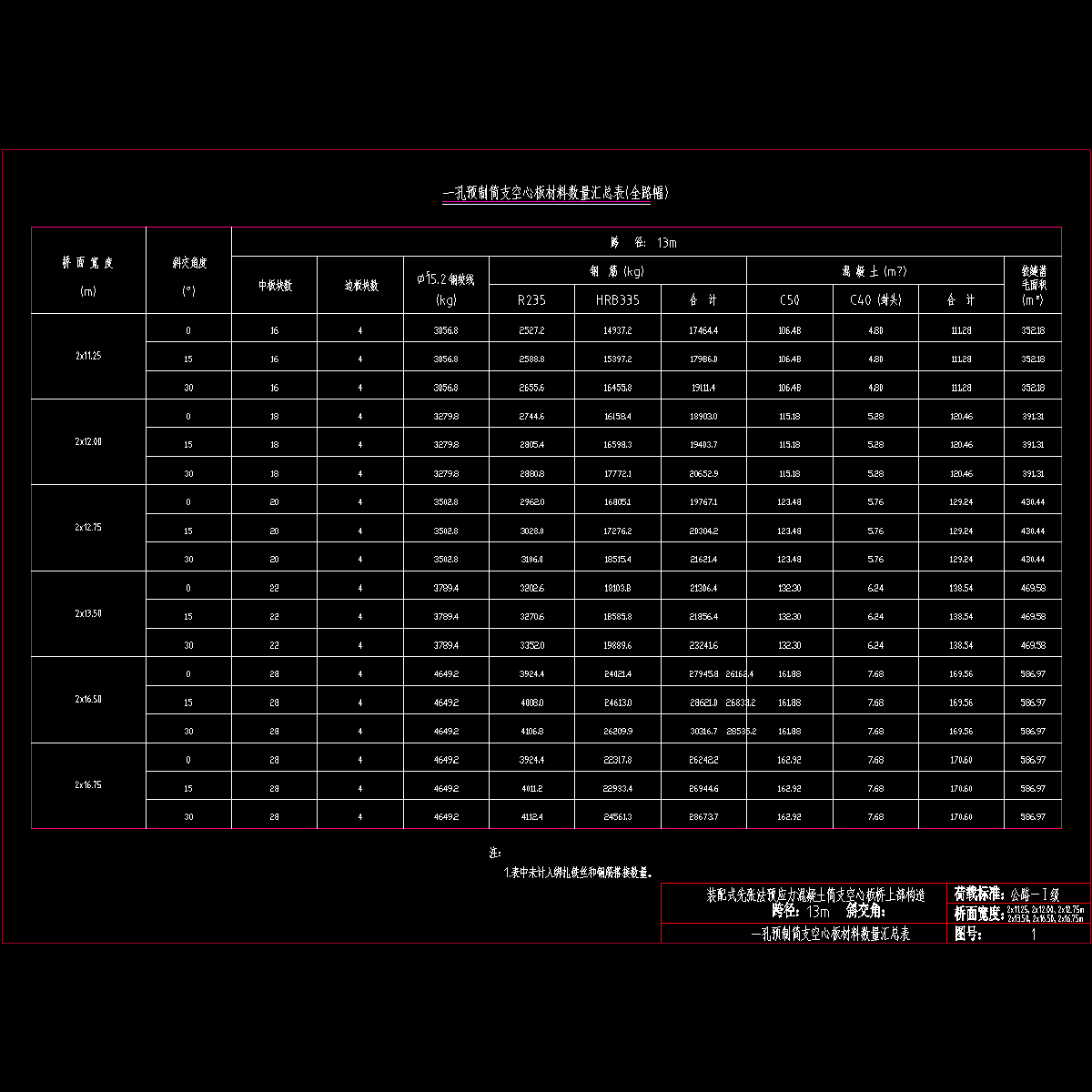

01空心板汇总表.dwg

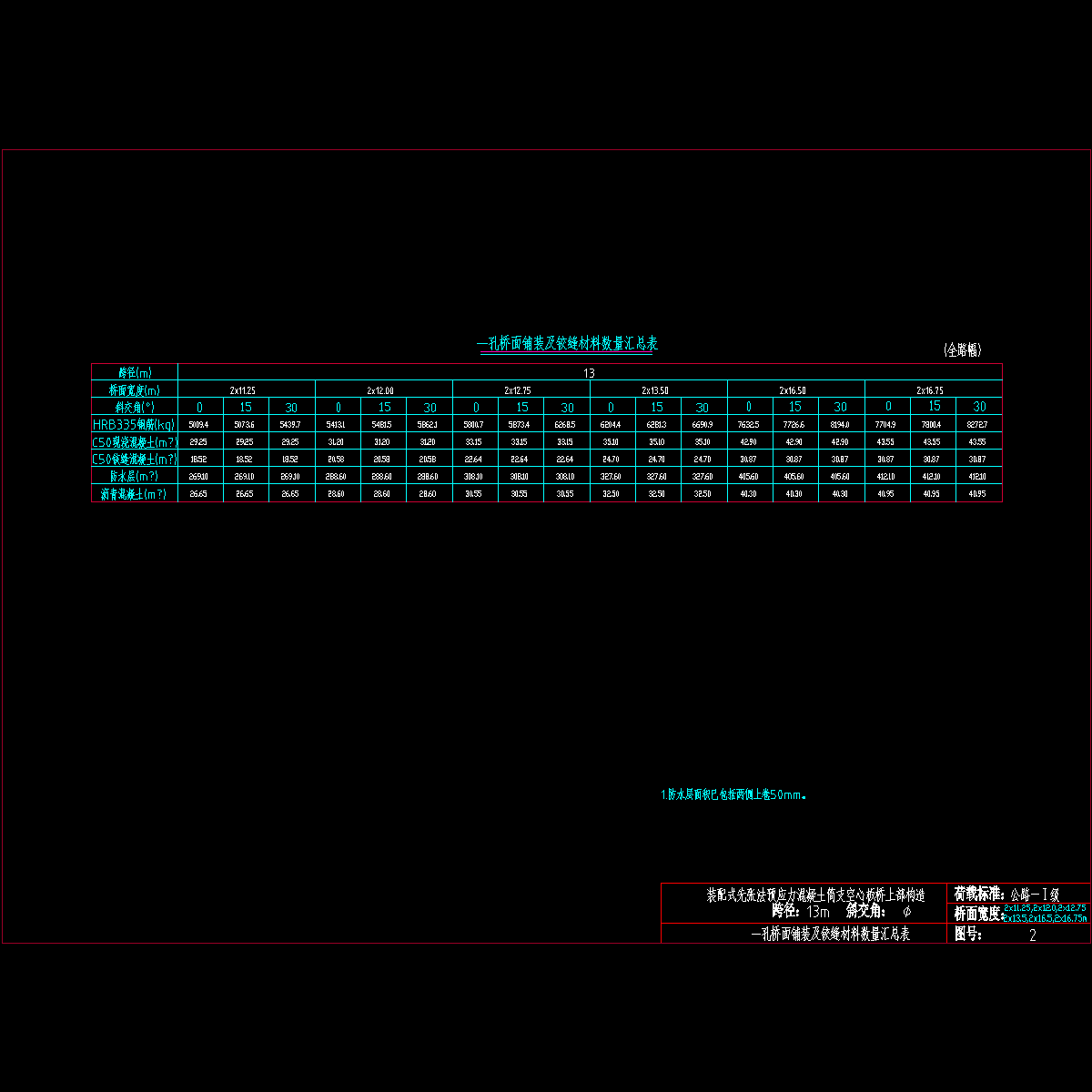

02一孔桥面铺装及铰缝材料数量汇总表.dwg
03上部结构横断面图公路一级.dwg

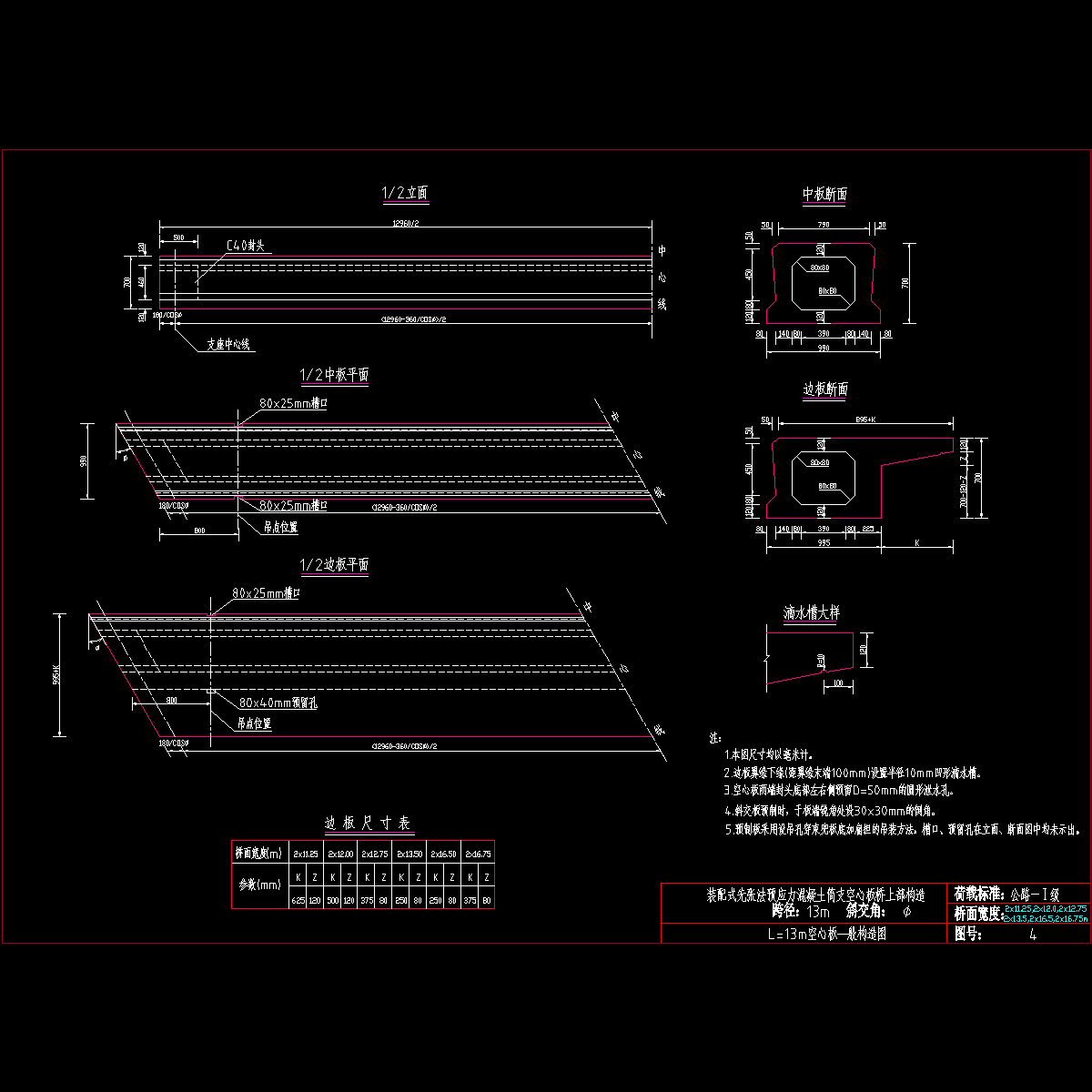

04一般构造.dwg

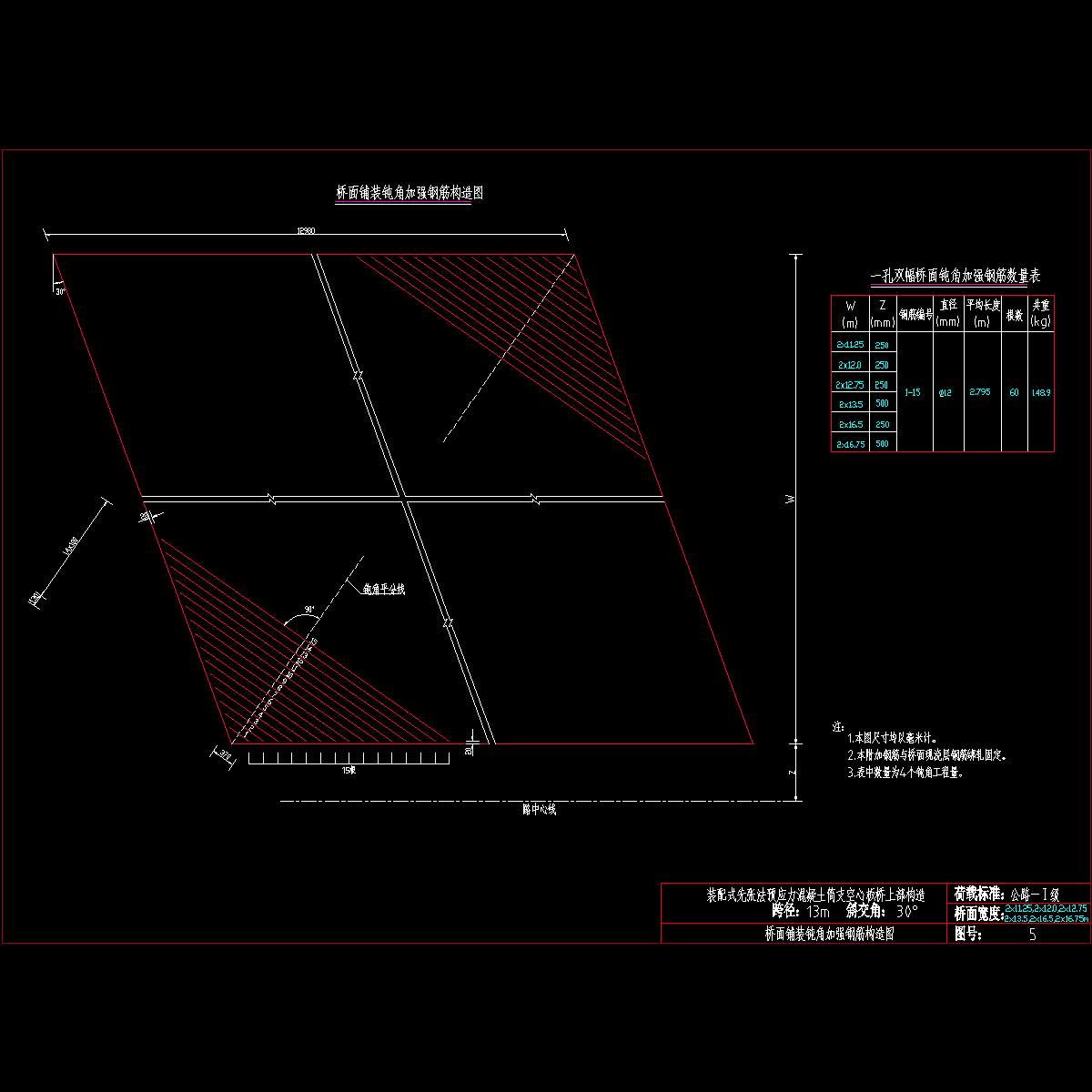

05桥面钝角加强钢筋构造图.dwg
06板底钝角加强钢筋构造图.dwg
07桥面连续钢筋构造.dwg
08桥面铺装钢筋构造图.dwg
09中板钢筋构造图-0.dwg
10中板钢筋构造图-15.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
