[CAD]交通市政工程拱涵设计图纸.dwg

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、技术标准与设计规范 　　该资料图编制主要依据中华人民共和国交通部标准： 　　1、《公路工程技术标准》JTG B01-近代 　　2、《公路桥涵设计通用规范》JTG D60-近代 　　3、《公路圬工桥涵设计规范》JTG D61-近代 　　4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-近代 　　5、《公路桥涵地基与基础设计规范》JTJ 024-85 　　6、《公路桥涵施工技术规范》JTJ041-2000 　　 　　二、技术指标 　　1、跨径：2.0m、3.0m、4.0m； 　　2、涵轴斜度：0°～45°，5°一级； 　　3、填土高度：11.5m、14m、16m、18m、20m； 　　4、设计荷载：公路—Ⅰ级； 　　5、路基宽度：整体式路基宽26m；分离式路基宽13m。 　　 　　三、设计要点 　　（一）洞身 　　1、计算拱圈内力时，不考虑曲率,剪切变形，弹性压缩对内力的影响。也不计混凝土收缩和温度变化影响力。 　　2、拱上恒载按土柱压力作用计算。 　　3、活载压力通过填土分布，对高填土拱涵按300°角分布。 　　4、涵顶填土厚度不同，跨径不同的涵洞，要求不同的地基容许承载力，设计时应参照图中附表应用。 　　（二）洞口及八字翼墙 　　1、对斜交涵洞采用正做洞口方式，洞口设计为台阶形帽石及八字翼墙。 　　2、八字翼墙边坡坡率为1:1.75。 　　3、涵轴斜度为00～450，按50一级设计。 　　4、顺翼墙张角： 　　 当涵轴斜度为00～250时，取θ=150； 　　 当涵轴斜度为300～450时，取θ=100。 　　5、翼墙受力仅考虑恒载土压力的作用，依据实际受力状况，翼墙尺寸采用方式如下： 　　 2.0×1.5(m)：翼墙顶宽55cm,正断面坡率为3.5:1； 　　 3.0×2.5(m)：翼墙顶宽55cm,正断面坡率为3.5:1； 　　 4.0×3.0(m)：当涵轴斜度为00～150时，大翼墙及00～450小翼墙顶宽55cm，正断面坡率 为3:1。当涵轴斜度为200～450时，大翼墙分两段设置，当墙高H≥5.5m时，翼墙顶宽80cm；当墙高H>5.5m时，翼墙顶宽55cm, 正断面坡率为3:1。 　　6、八字翼墙基底承载力[σ]≥350Kpa，对于基底位于岩石上八字翼墙基础设为单层基础。

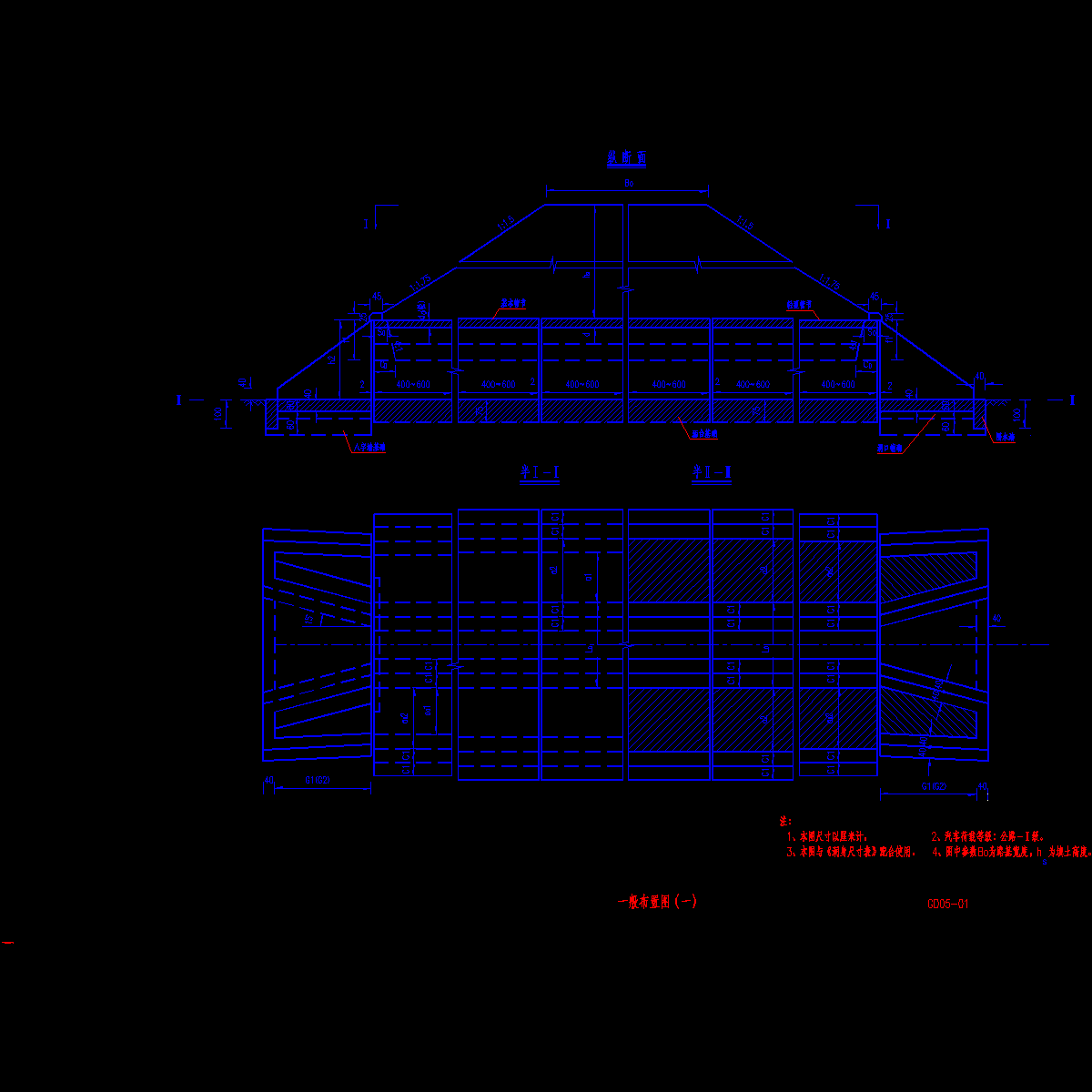

钢筋砼拱涵一般布置图（一）.dwg

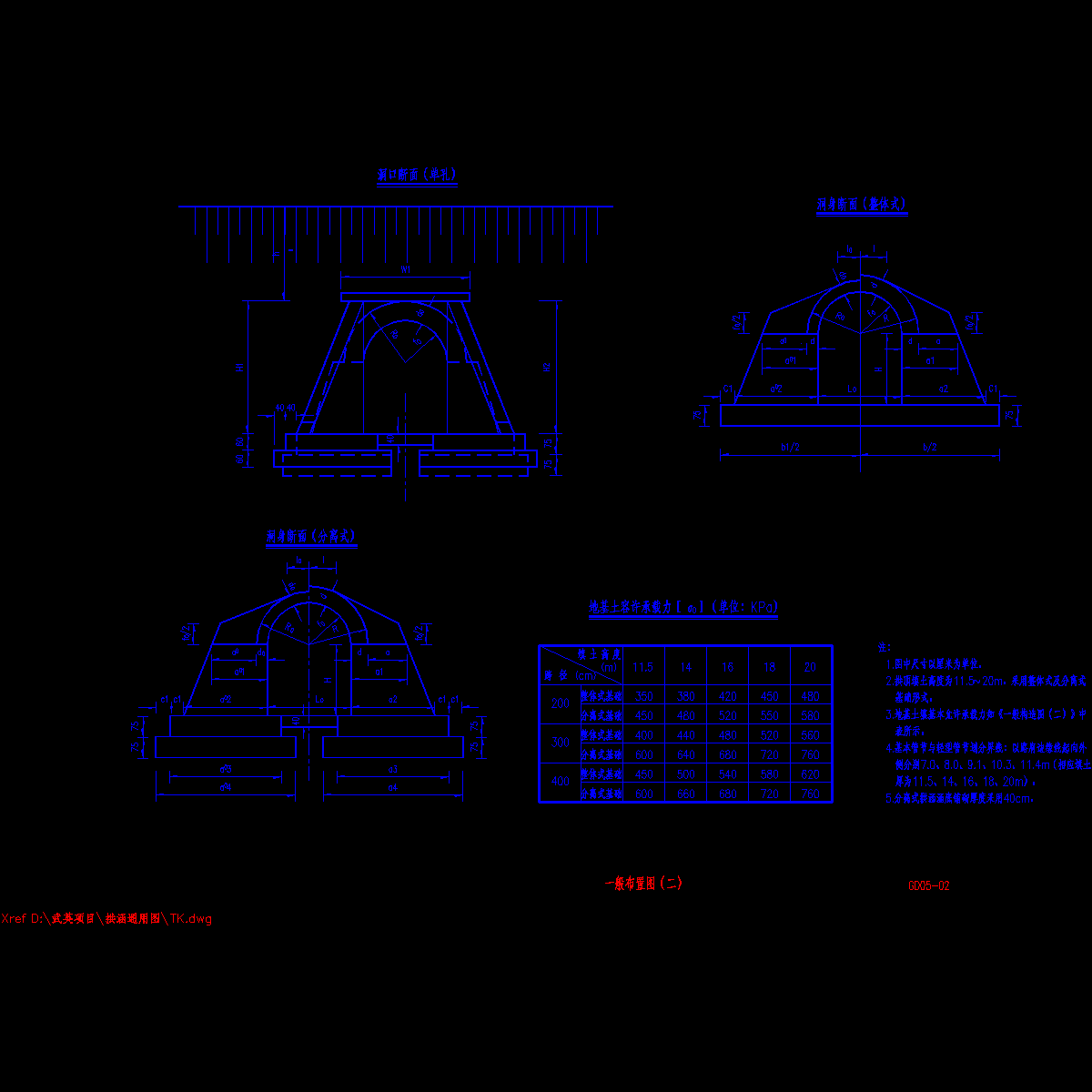

钢筋砼拱涵一般布置图（二）.dwg

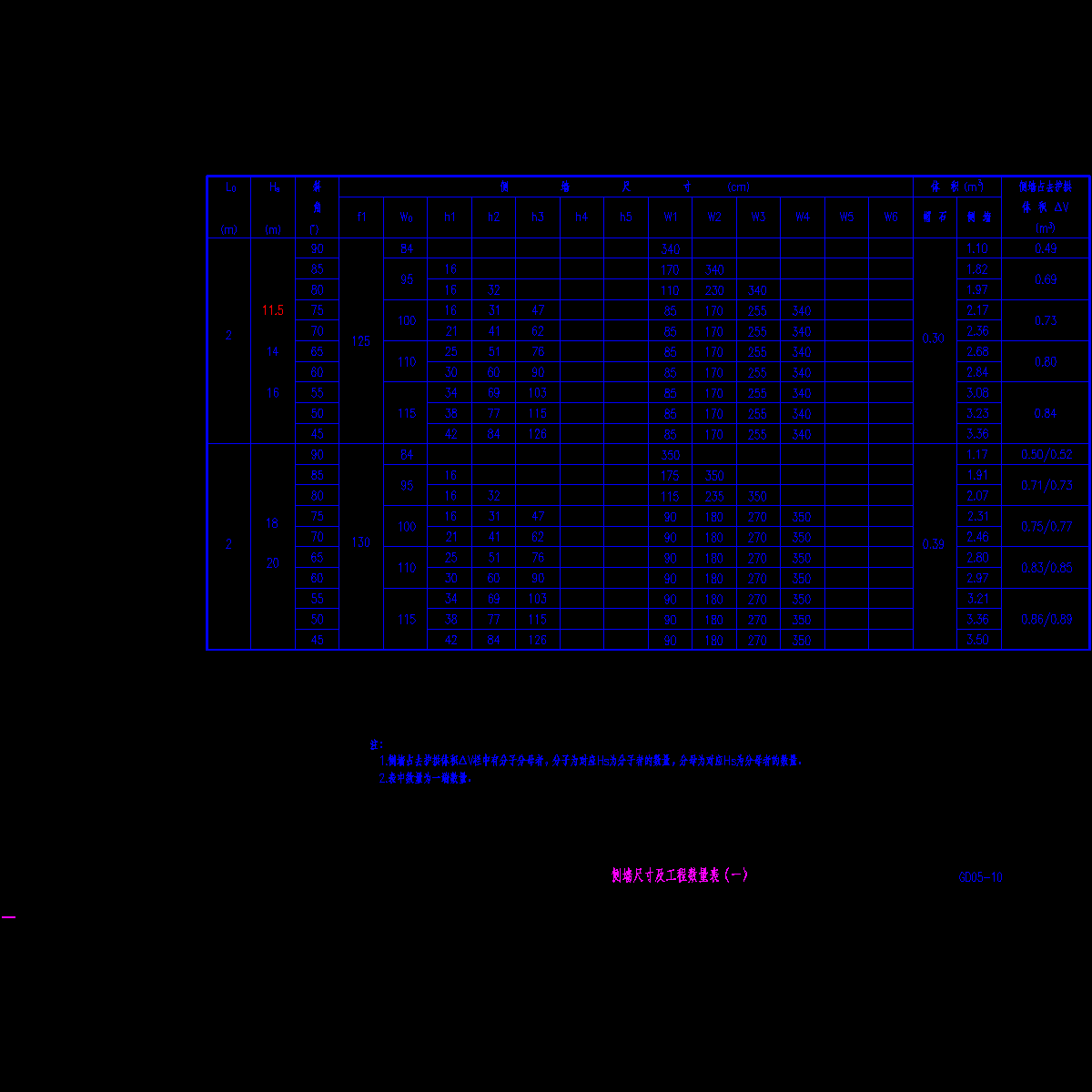

钢筋砼拱涵侧墙尺寸及数量表（一）.dwg

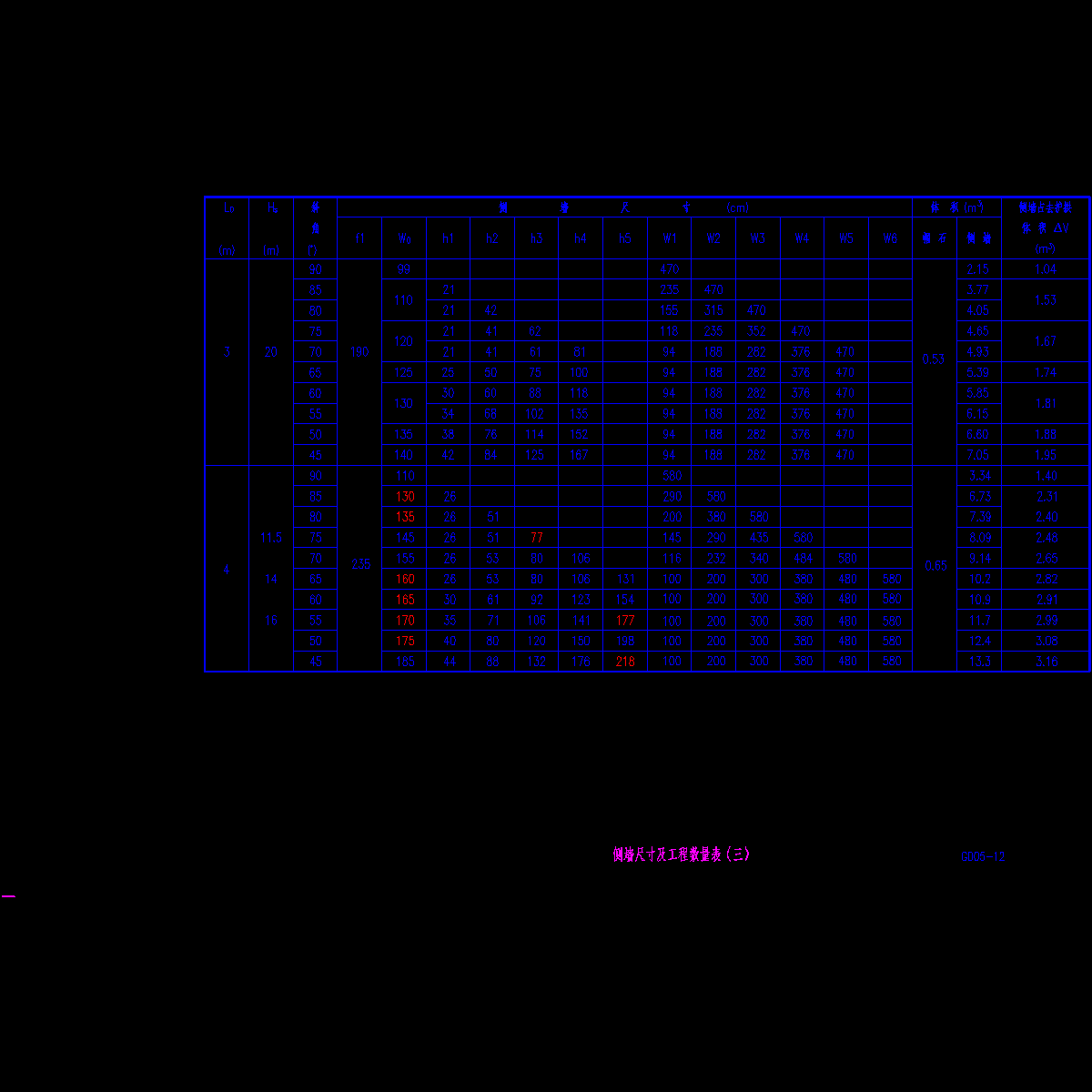

钢筋砼拱涵侧墙尺寸及数量表（三）.dwg

钢筋砼拱涵侧墙尺寸及数量表（二）.dwg

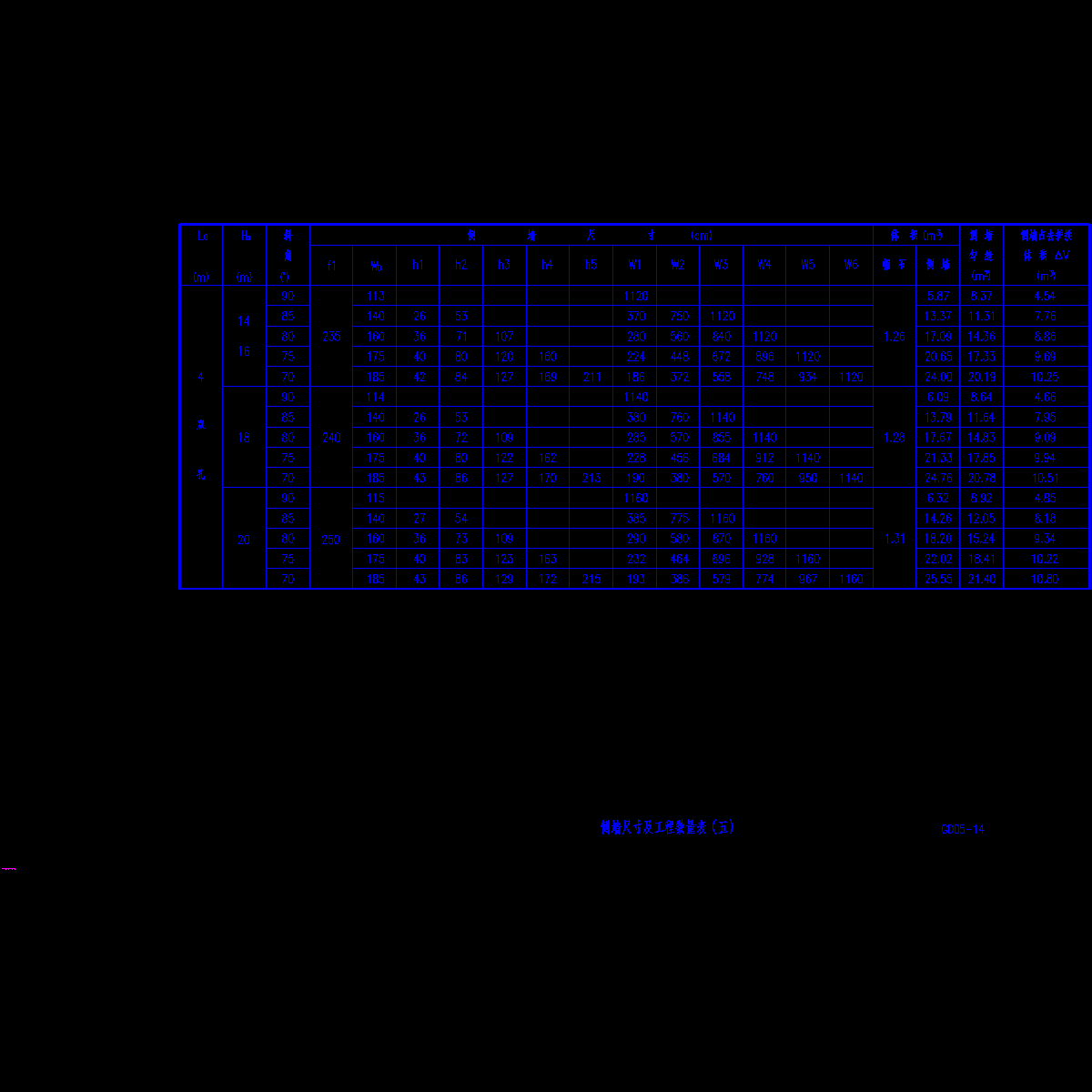

钢筋砼拱涵侧墙尺寸及数量表（五）.dwg

钢筋砼拱涵侧墙尺寸及数量表（四）.dwg

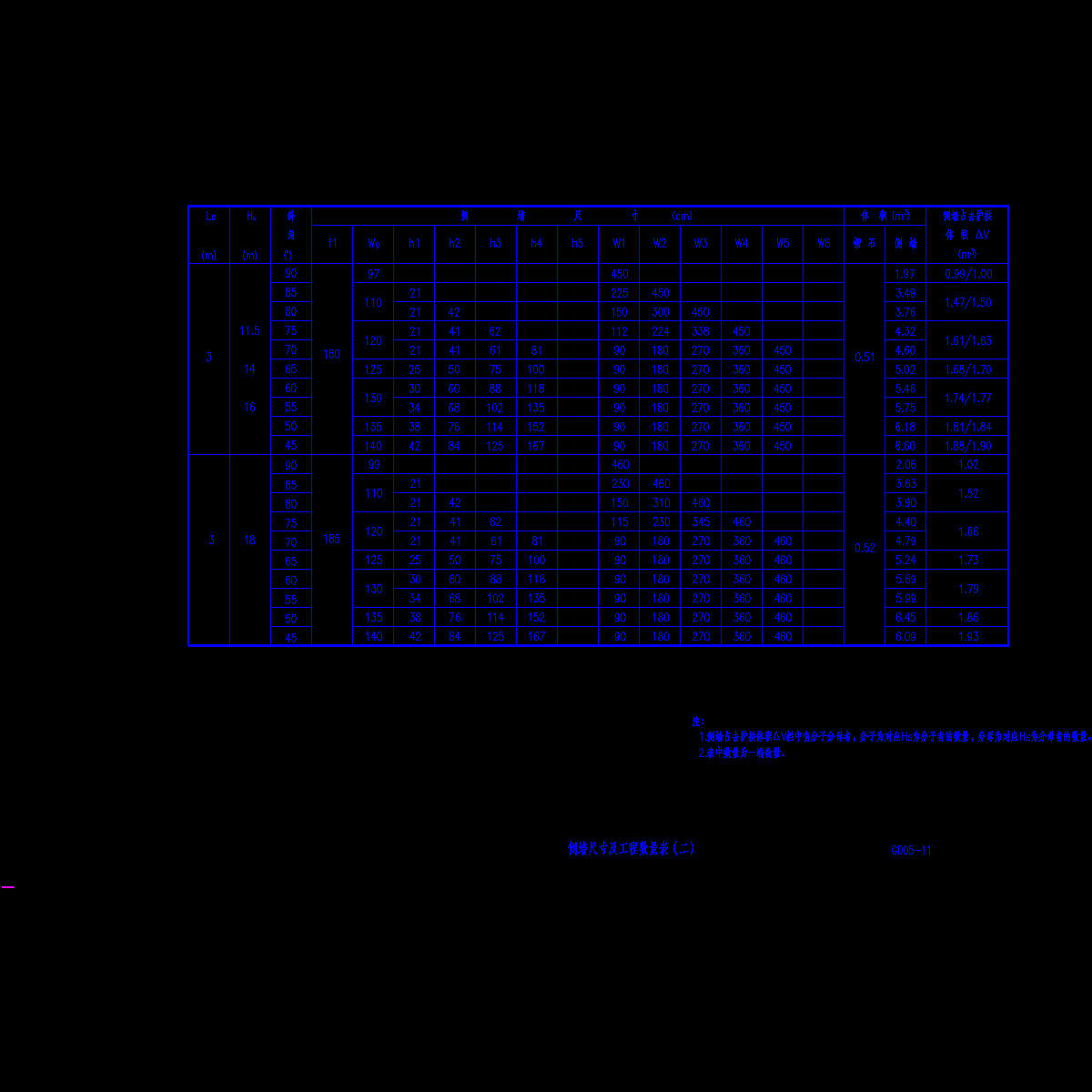

钢筋砼拱涵拱圈钢筋尺寸及数量表（一）.dwg

钢筋砼拱涵拱圈钢筋尺寸及数量表（二）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
