[CAD]70 120 70主桥悬臂施工连续梁全套设计图纸(桩基础).dwg

ff6677 · 发表于 2020-12-3 20:32:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

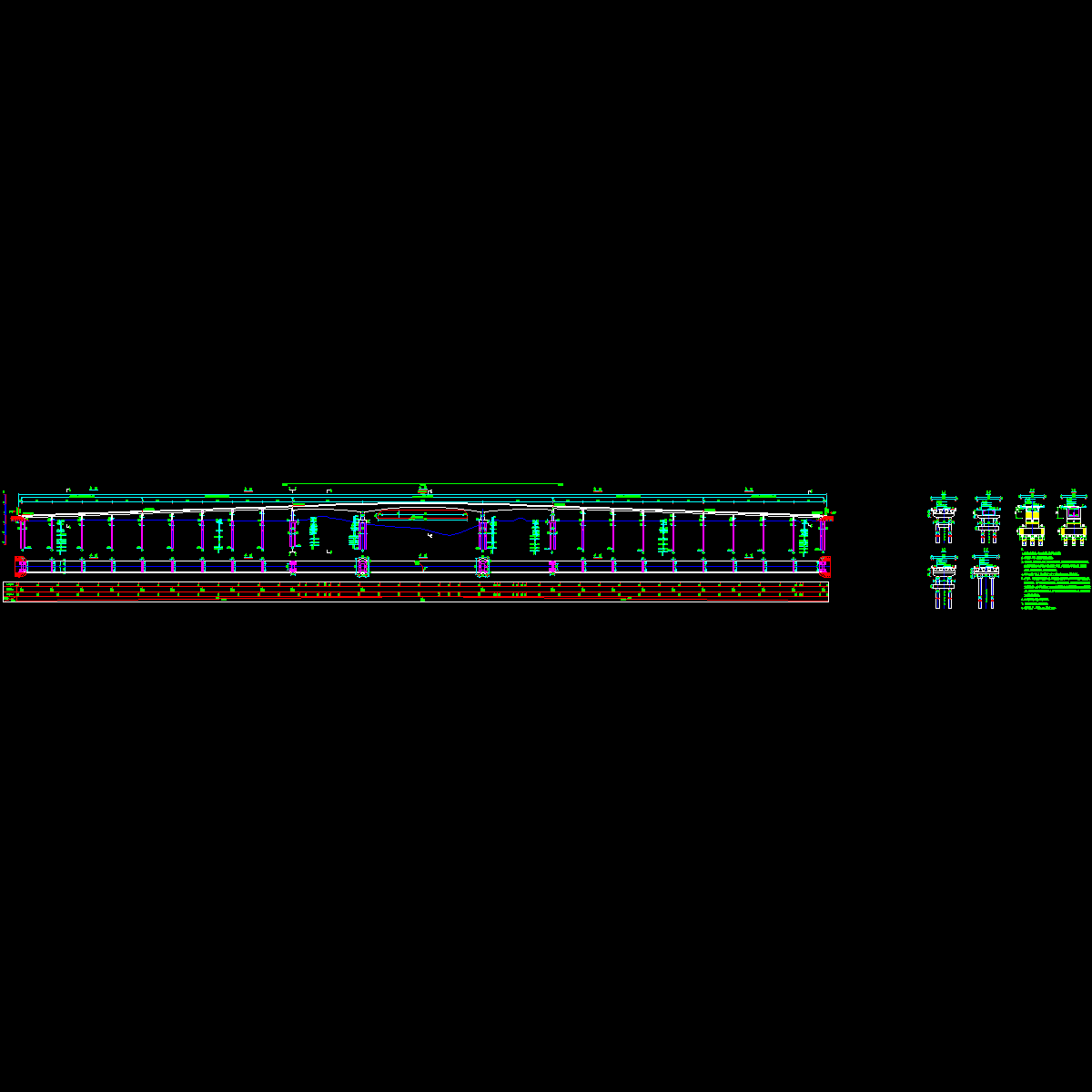

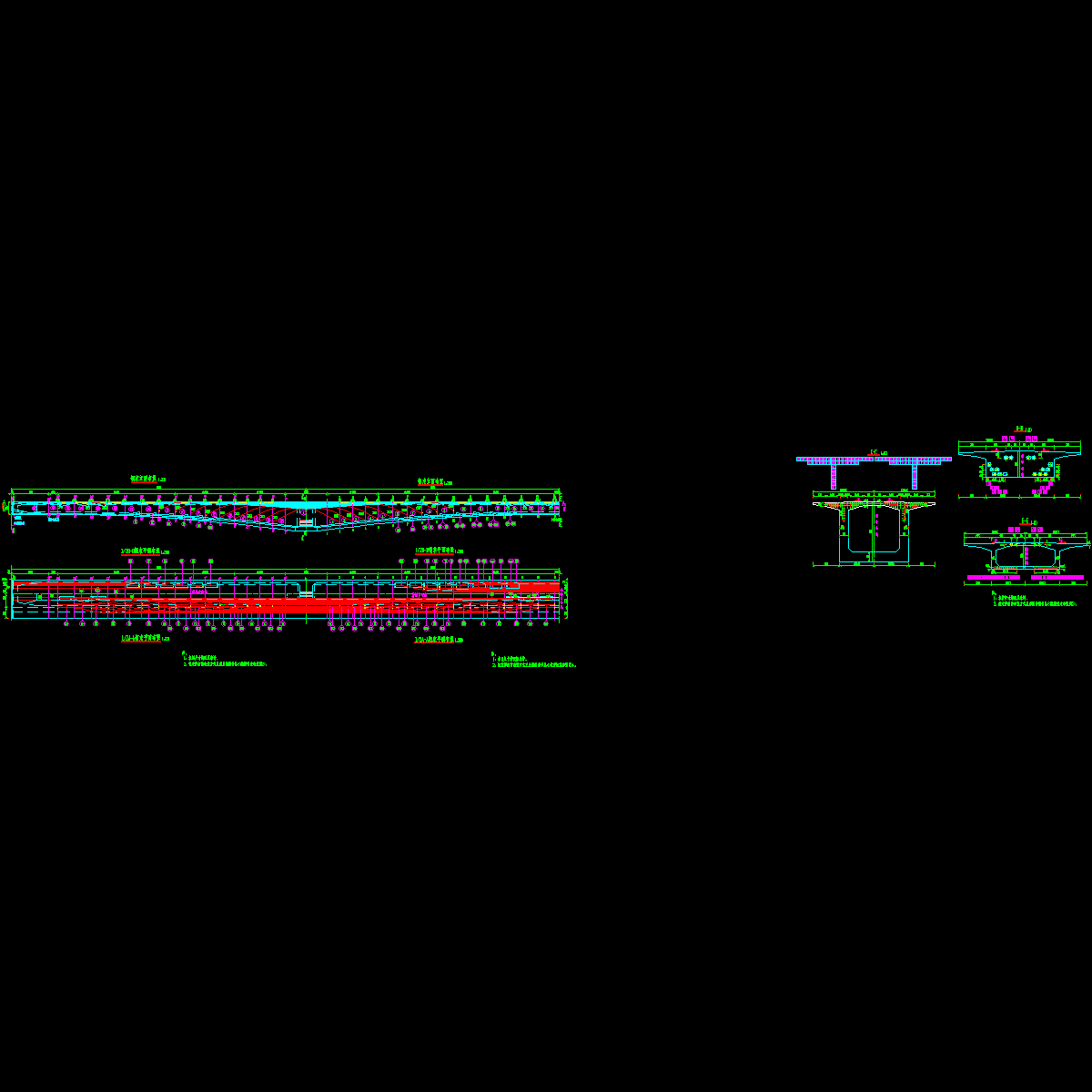

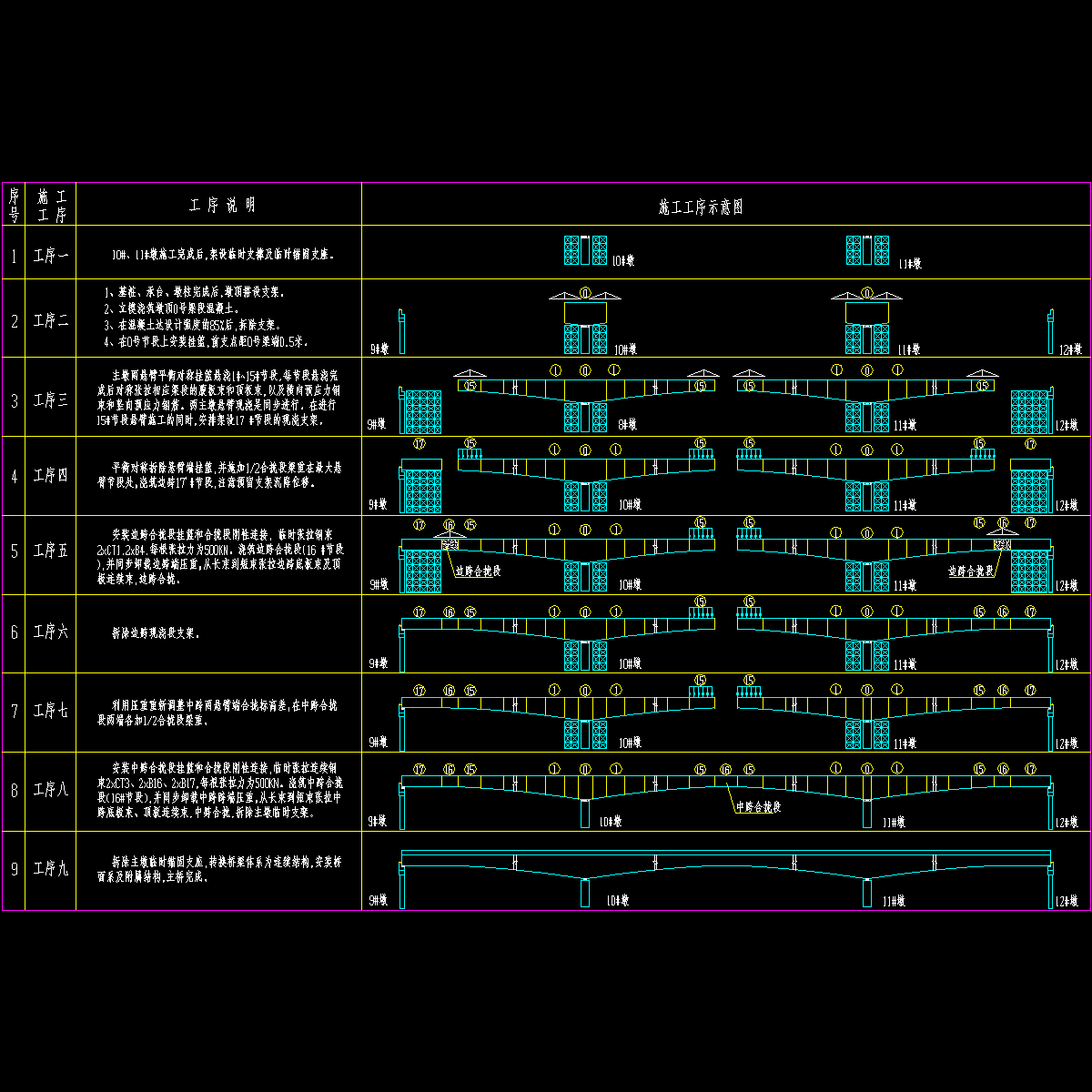

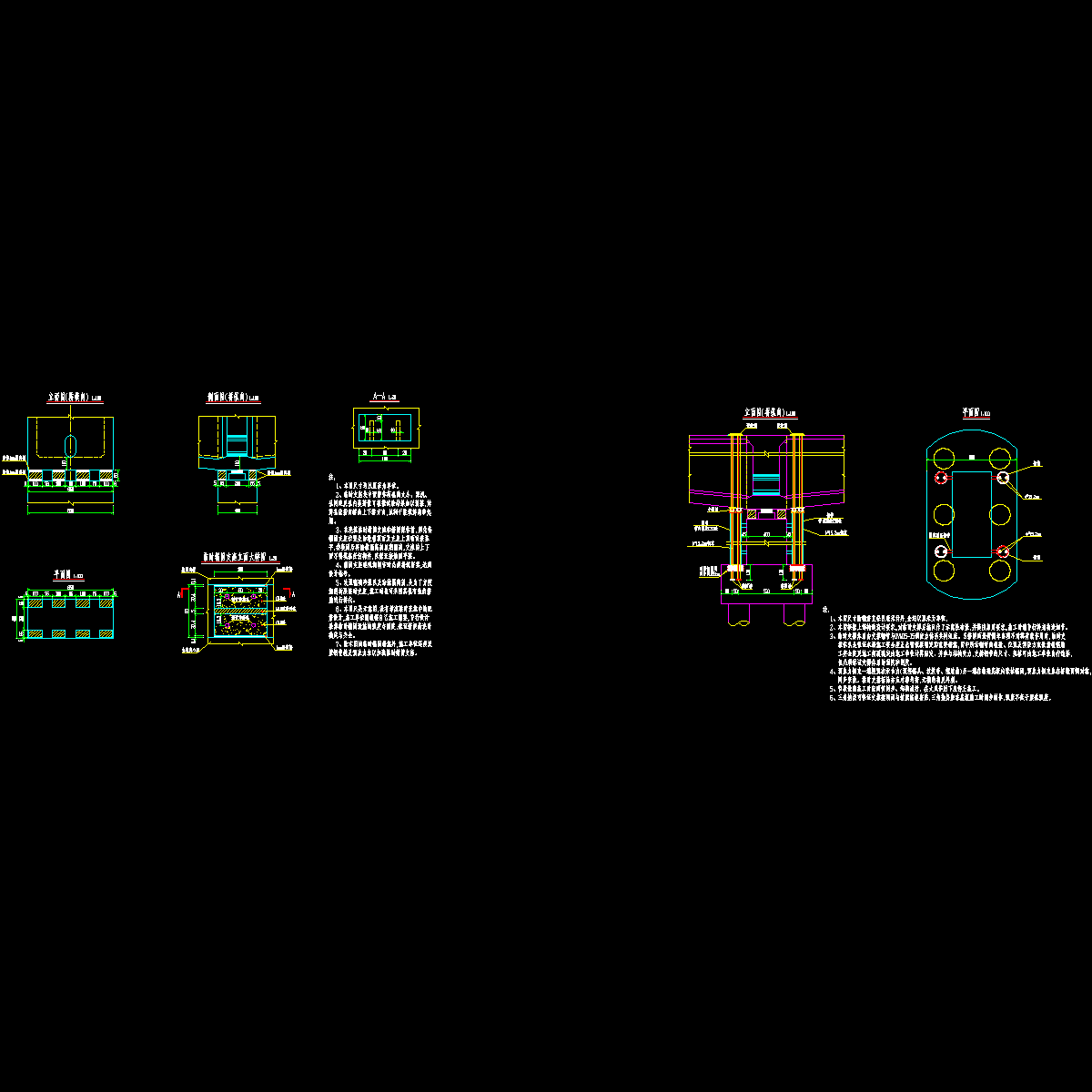

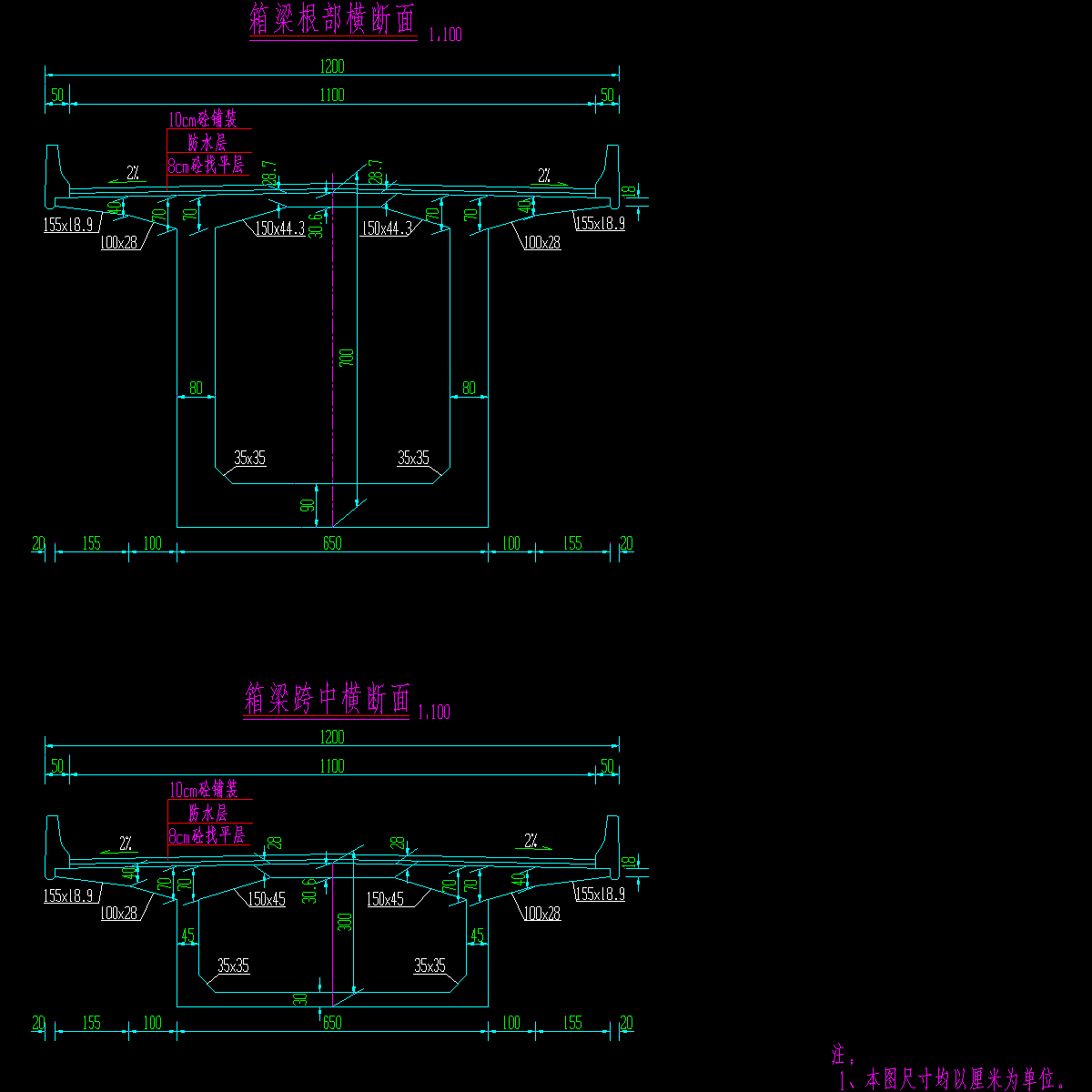

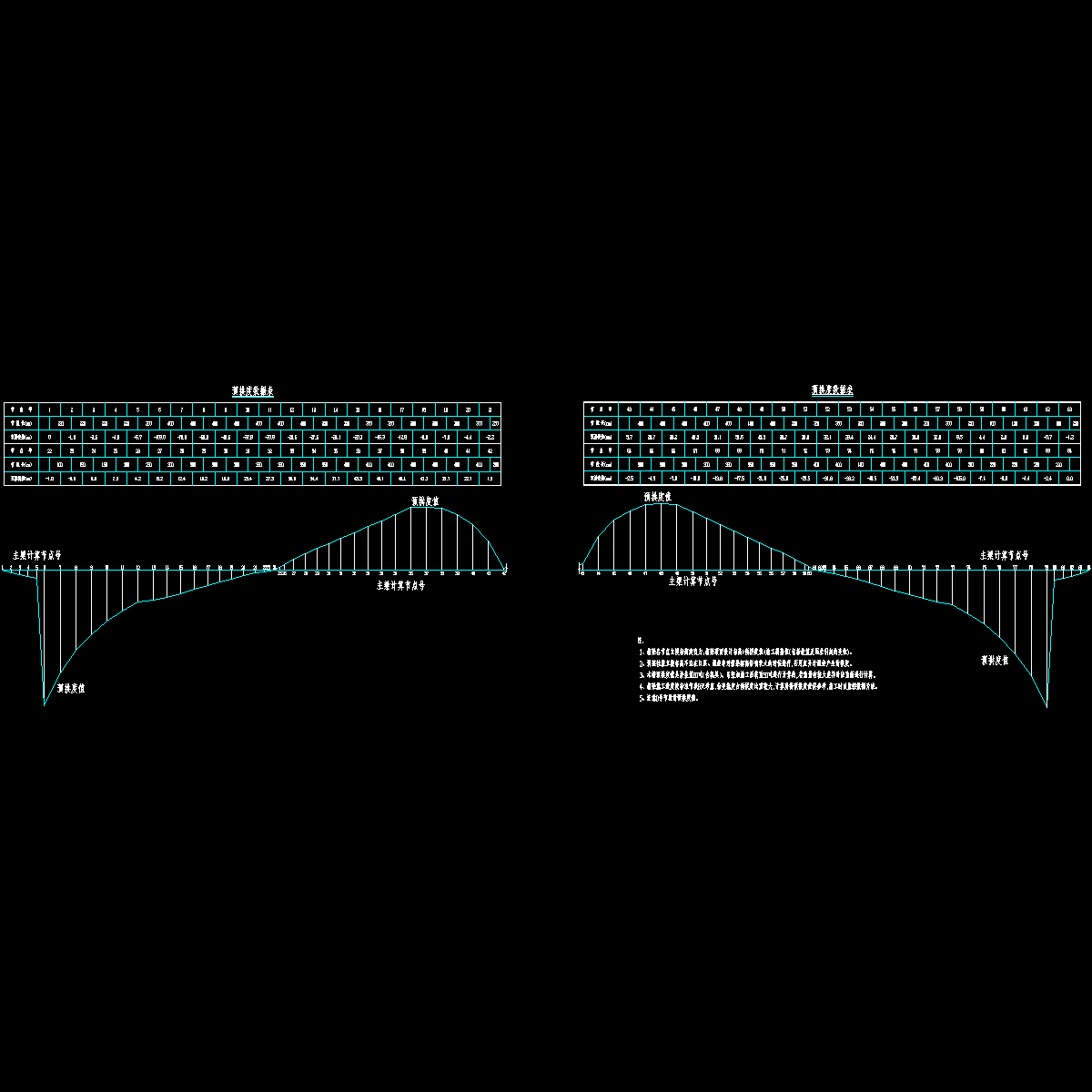

注: 　　 1、本图尺寸除标高、桩号以米计外,其余均以厘米计。　　 2、荷载等级:公路-I级,桥面净宽:1x净11m。　　 3、全桥共5联:4x30 5x30 (70 120 70) 5x30 4x30;上部结构第3联采用预应力砼连续箱梁, 　　其余联采用预应力砼(后张)小箱梁,先简支后连续,下部结构桥台采用肋板台,桥墩采用　　柱式墩,墩台采用桩基础,桩基均采用嵌岩桩。　　 4、本桥平面位于直线上,桥面横坡为双向2%,纵断面位于R=4000m的竖曲线上。　　 5、桥台及4、17号桥墩及9号桥墩左侧、12号桥墩右侧采用GYZF/4250x65型四氟板式橡胶支座; 　　 9号桥墩右侧、12号桥墩左侧采用GPZ(II)4.0DX盆式橡胶支座;10号桥墩采用GPZ(II)30GD 　　盆式橡胶支座;11号桥墩采用GPZ(II)30DX盆式橡胶支座;其余桥墩采用GYZ375x77板式橡胶　　支座;桥台采用80型异型钢伸缩缝,4、17号桥墩采用160型异型钢伸缩缝,9、12号桥墩采用　　 240型异型钢伸缩缝。　　 6、泄水管设置在两侧,全桥共321套。　　 7、台后搭板长度为8m,本图未示出。　　 8、本图比例:平、立面为1:500,其它为1:250。
