工业水厂建筑电气设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2020-2-19 10:42:52 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 负荷等级:二级
  • 接地方式:TN-C-S
  • 项目所在地:山西
  • 强电设计: 供配电系统 , 配变电所, 低压配电, 电气照明, 电气控制
  • 弱电设计:通信系统

附件详情

  • 1、 电气设计 说明
  • 2、配电系统图
  • 3、照明电气平面图
  • 4、 弱电平面图
  • 5、室外电气平面图

附件详情

该附件是[山西]某工业水厂建筑电气施工图纸,设计包括水厂内所有建筑物的配电系统设计、照明灯具布置、插座动力系统设计、电话网络系统等。

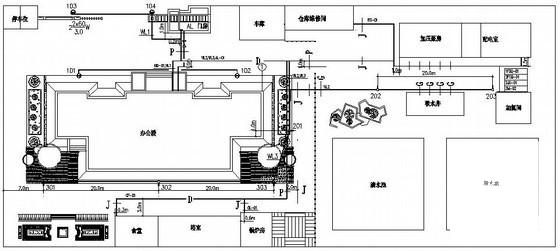

工业电气设计图纸 - 1
第 1 张图

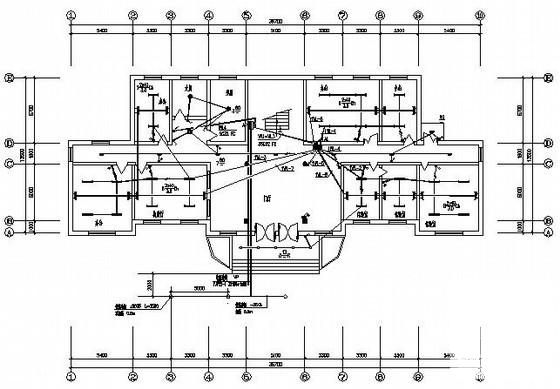

工业电气设计图纸 - 2
第 2 张图

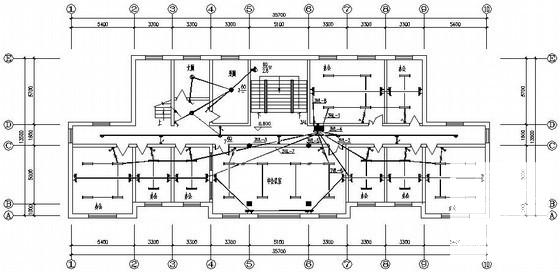

工业电气设计图纸 - 3
第 3 张图

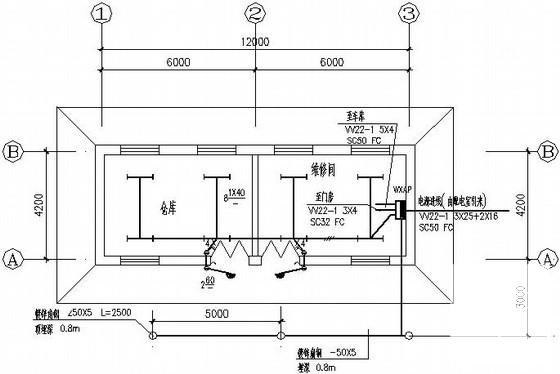

工业电气设计图纸 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 10:42:52上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edeccd2eescssef1sc0.rar

602.66 KB

下载  售价: 100 积分    赚积分
