高速公路涵洞工程CAD施工图纸设计（圆管涵）.dwg

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　设计荷载：公路Ⅰ级； 　　结构型式：圆管涵 1-φ1.5m、1-φ1.0m； 　　地震荷载：抗震设防烈度为7度，地震动峰值加速度等于0.10g； 　　环境类别：I类； 　　设计基准期为100年。 　…… 　　共14张

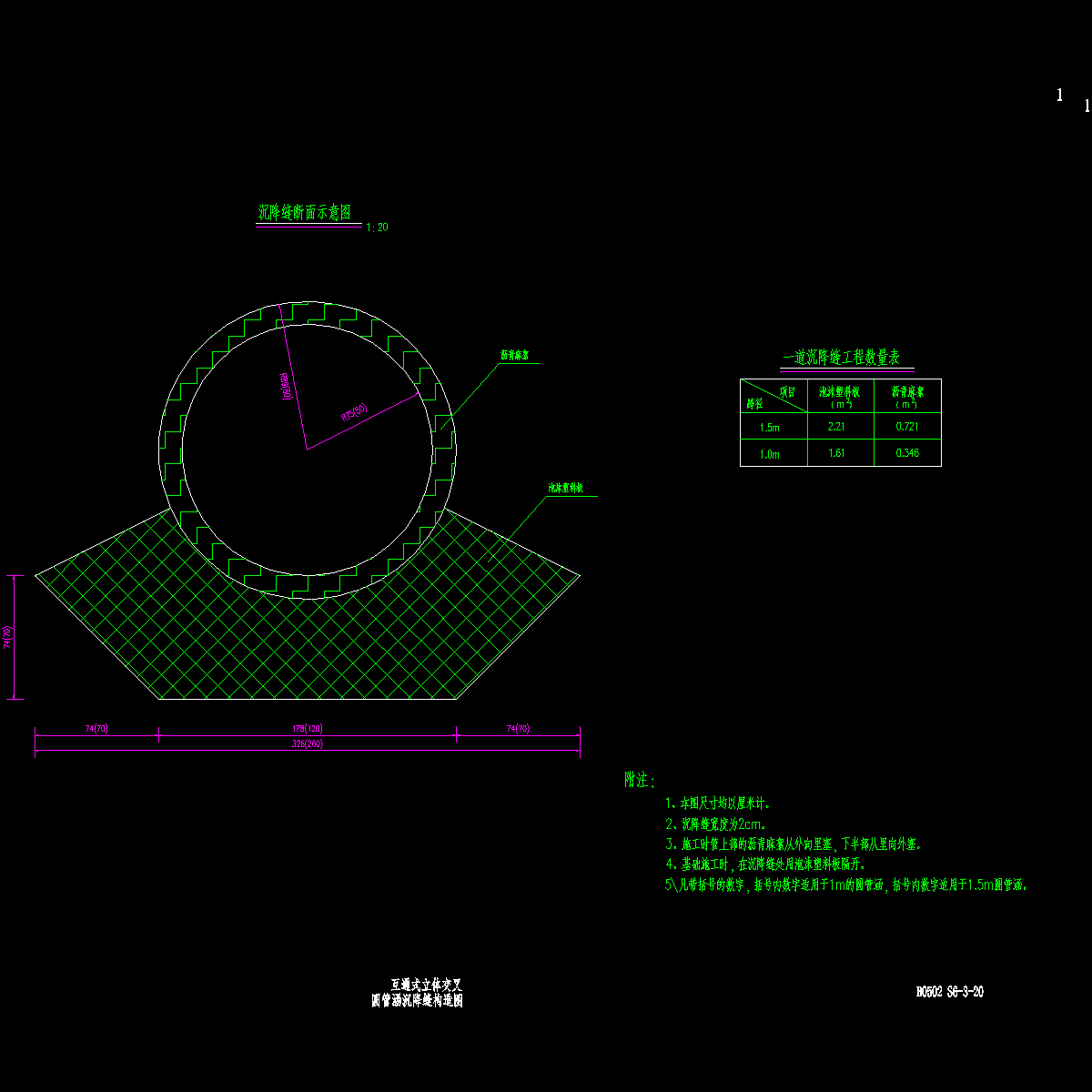

b0502 s6-3-20 圆管涵沉降缝构造图.dwg

b0502 s6-3-11-16 涵洞布置图.dwg

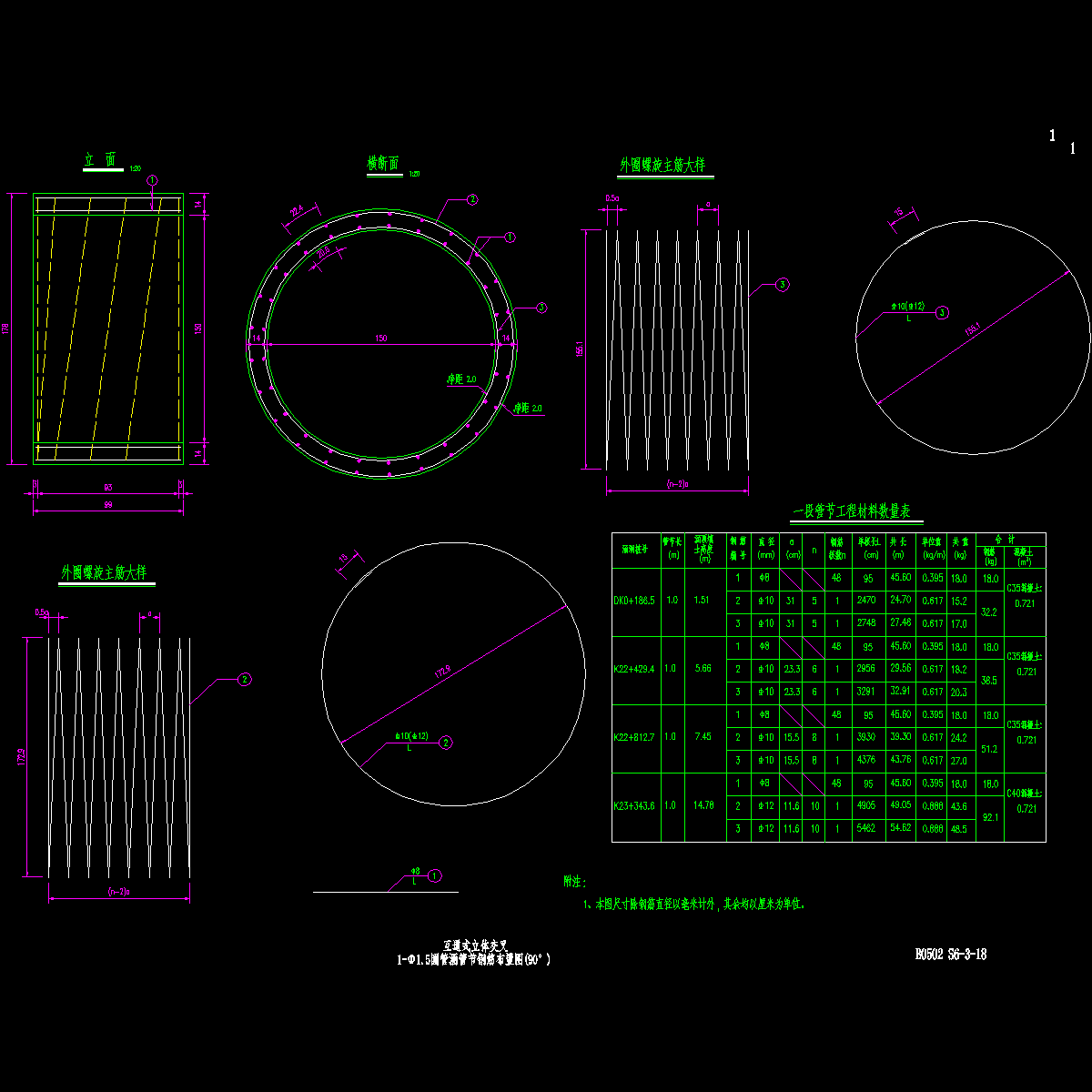

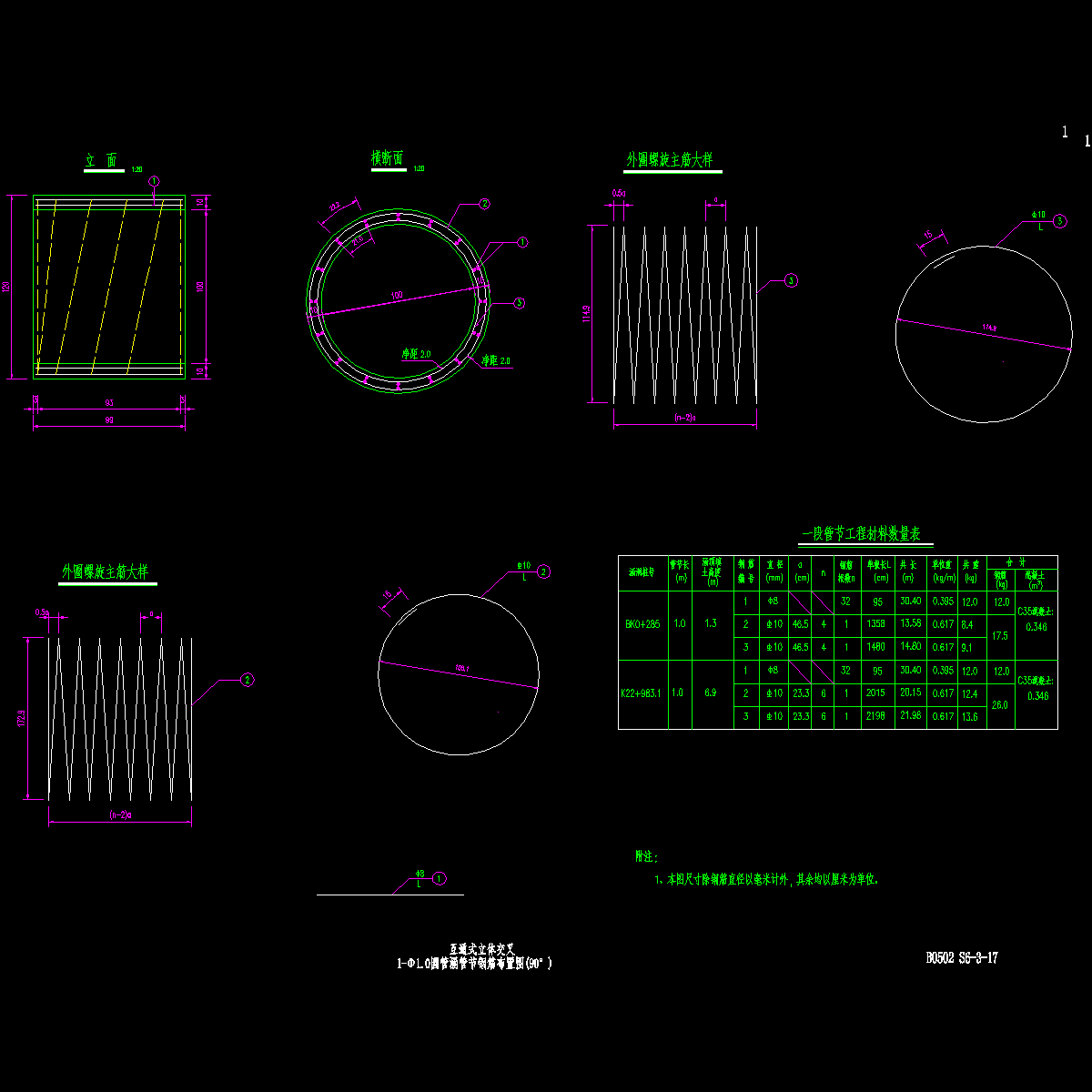

b0502 s6-3-17 1-Φ1.0圆管涵管节钢筋布置图(90°).dwg

b0502 s6-3-18 1-Φ1.5圆管涵管节钢筋布置图(90°).dwg

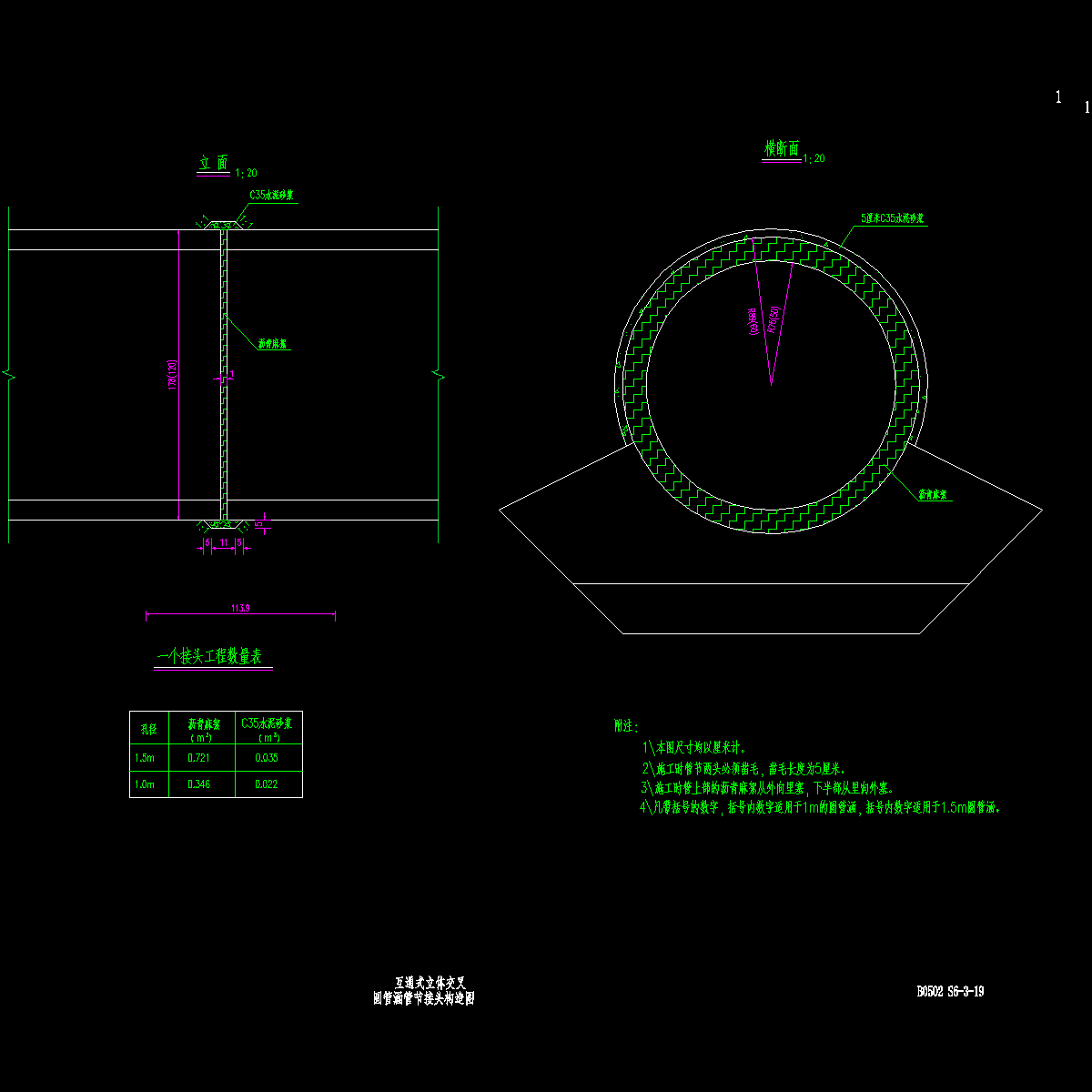

b0502 s6-3-19 圆管涵管节接头构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
