本桥上部结构采用现浇预应力混凝土连续箱梁及装配式预应力混凝土连续T梁，跨径组合左幅为(6X30) (7X25) (7X25) (2X31) (5X25) (3X25)m，共六联。第一联为连续T梁，梁高200cm，桥宽12.75米，上部采用6片梁，梁间距211cm；第二、三联为连续T梁，梁高180cm，桥宽12.75米，上部采用6片梁，梁间距211cm；第四联为现浇箱梁，梁高160cm，桥宽12.75~16.745米，采用单箱三室截面，本联中横梁采用预应力混凝土横梁，端横梁采用钢筋混凝土横梁；第五联为连续T梁，梁高180cm，桥宽12.75~16.838米，上部采用6片梁，其中第一~四跨梁间距242.5cm，第五跨梁间距242.5~243.97cm，其变宽部分利用现浇湿接缝进行调整；第六联为现浇箱梁，梁高140cm，桥宽16.838~24.173米，采用单箱四室截面，本联中横梁采用预应力混凝土横梁，端横梁采用钢筋混凝土横梁。右幅跨径组合为(6X25) (7X25) (7X25) (2X31) (5X25) (3X25)m，共六联。第一~三、五联为连续T梁，梁高180cm，桥宽12.75米，上部采用6片梁，梁间距211cm；第四联为现浇箱梁，梁高160cm，桥宽12.75米，采用单箱双室截面，本联横梁均采用钢筋混凝土横梁；第六联为现浇箱梁，梁高140cm，桥宽12.75~14.253米，采用单箱双室截面，本联横梁均采用钢筋混凝土横梁。 下部结构采用柱式墩，柱、肋式台；基础为桩基础。墩台及上部构造均按正交设计。

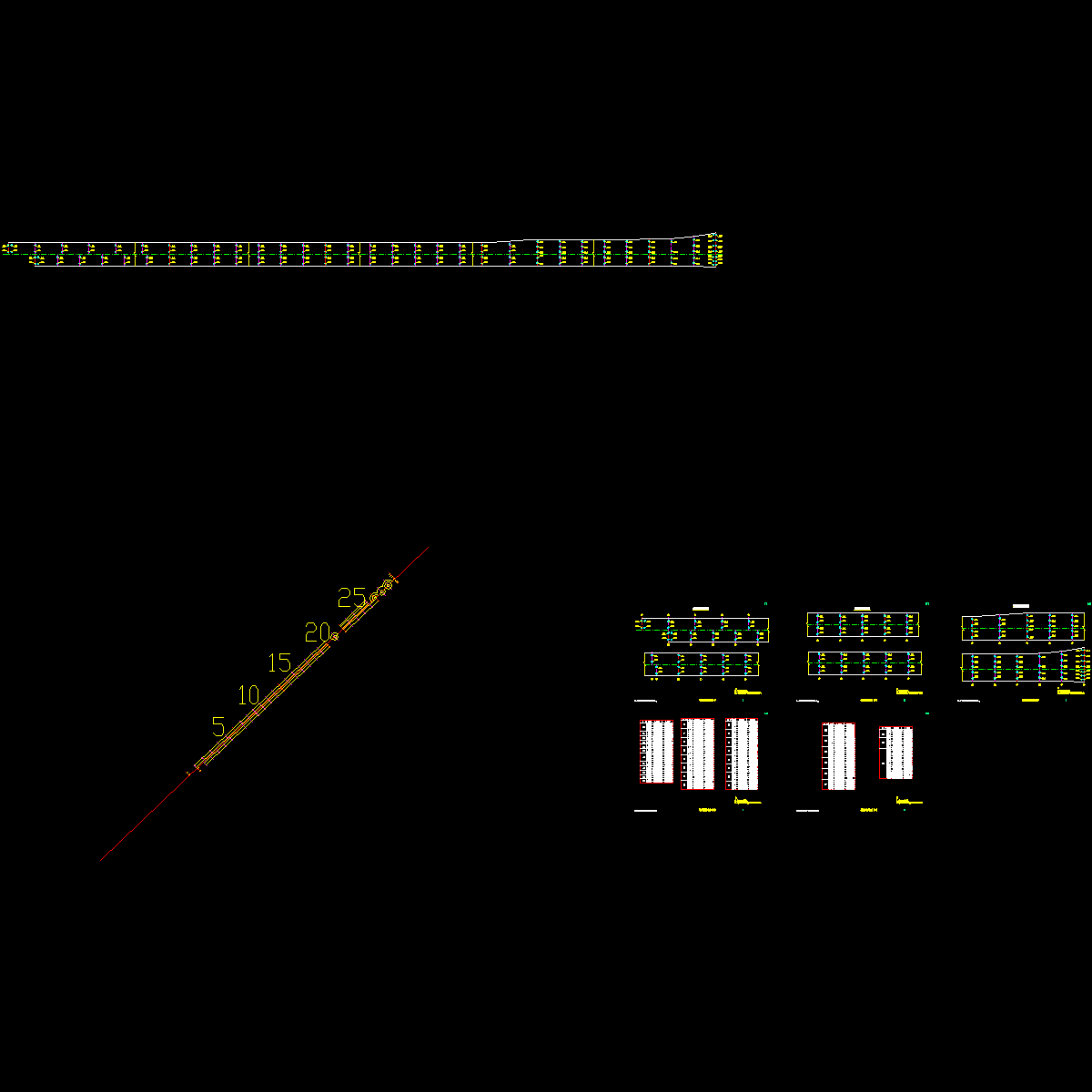

03桥型布置图.dwg
04上部结构标准横断面(xx).dwg
05墩台基桩坐标表.dwg

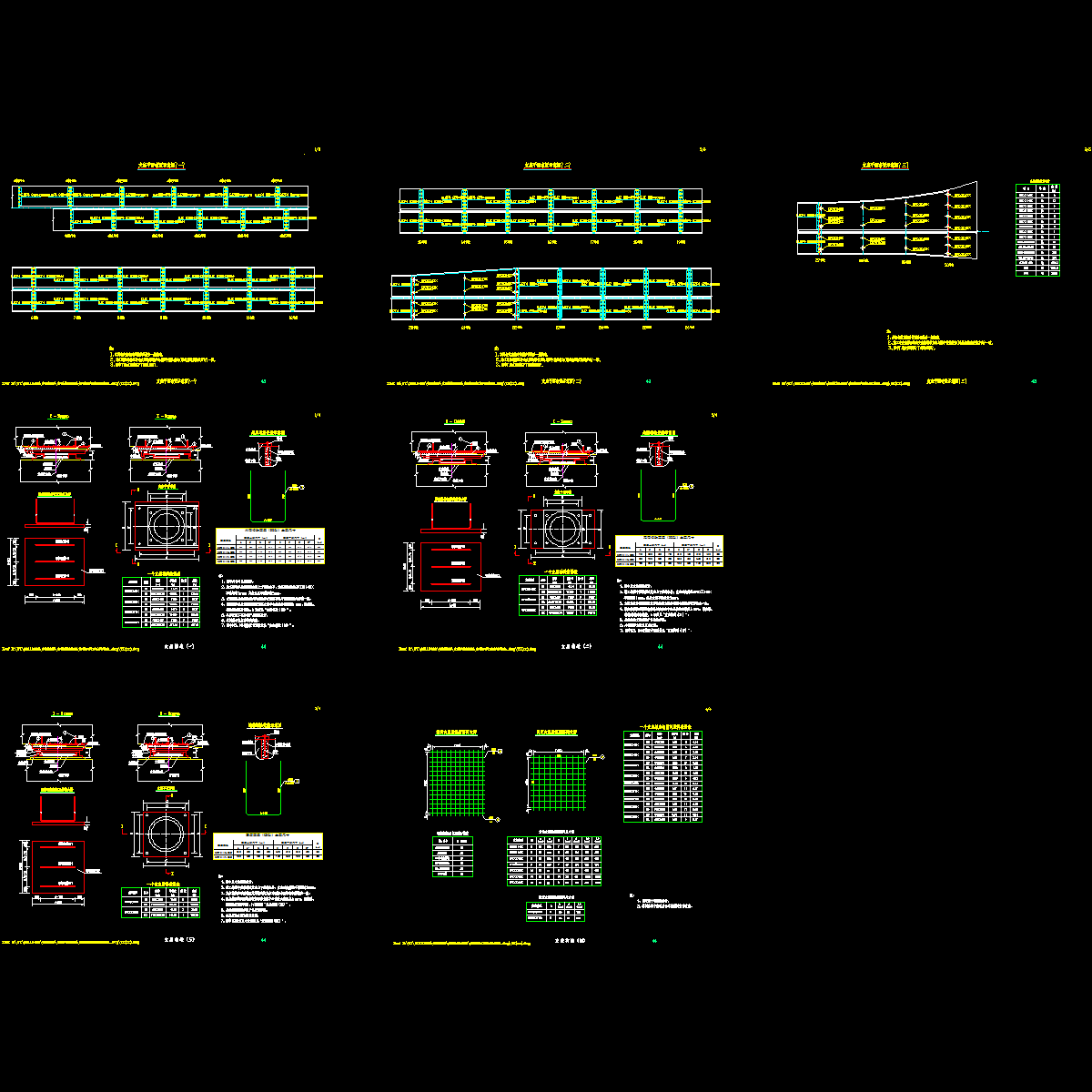

41xx 支座.dwg

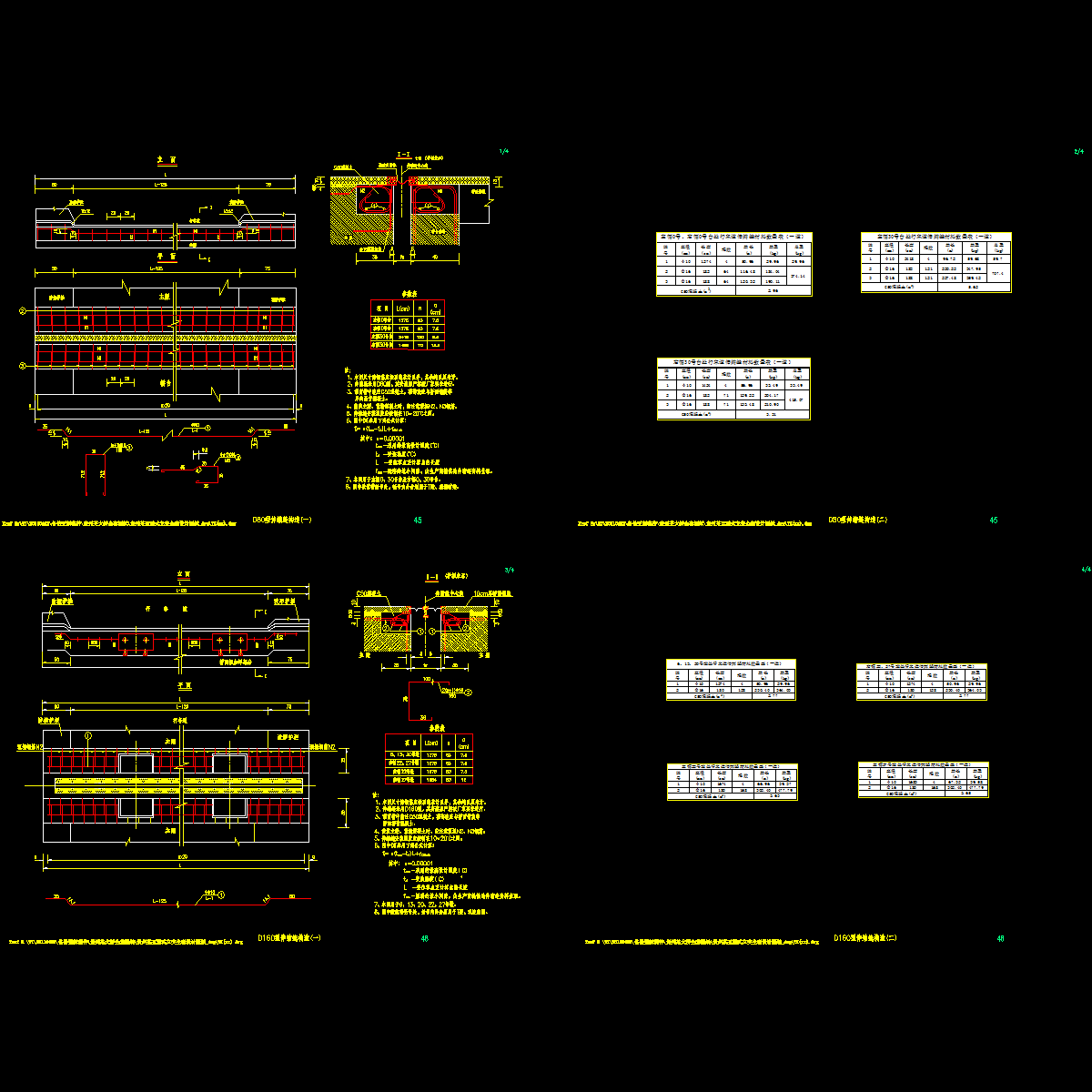

43白云1号桥伸缩缝.dwg

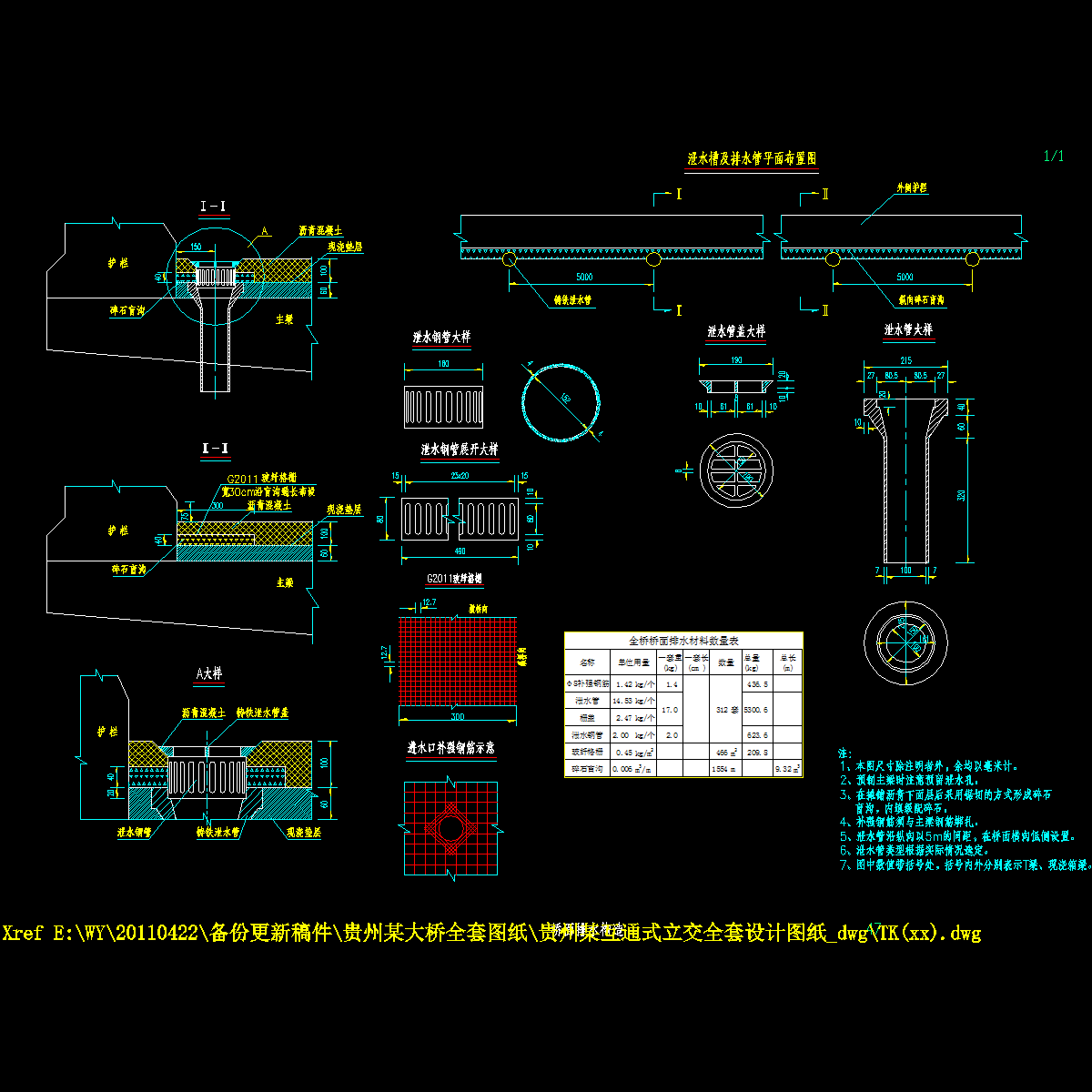

45xx排水构造.dwg
46xx内侧波型梁护拦.dwg
47xx外侧防撞护栏.dwg
48桥墩一般构造.dwg

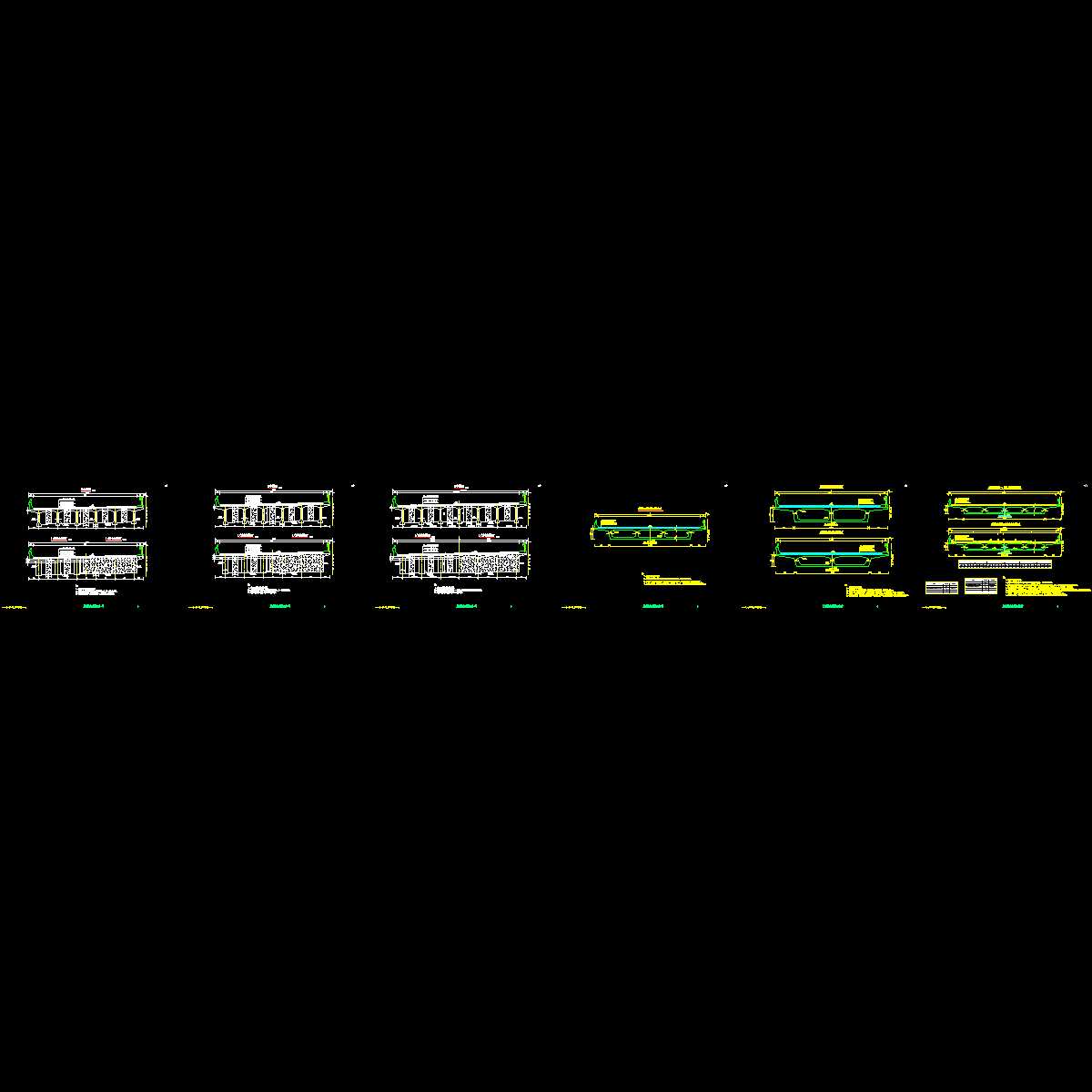

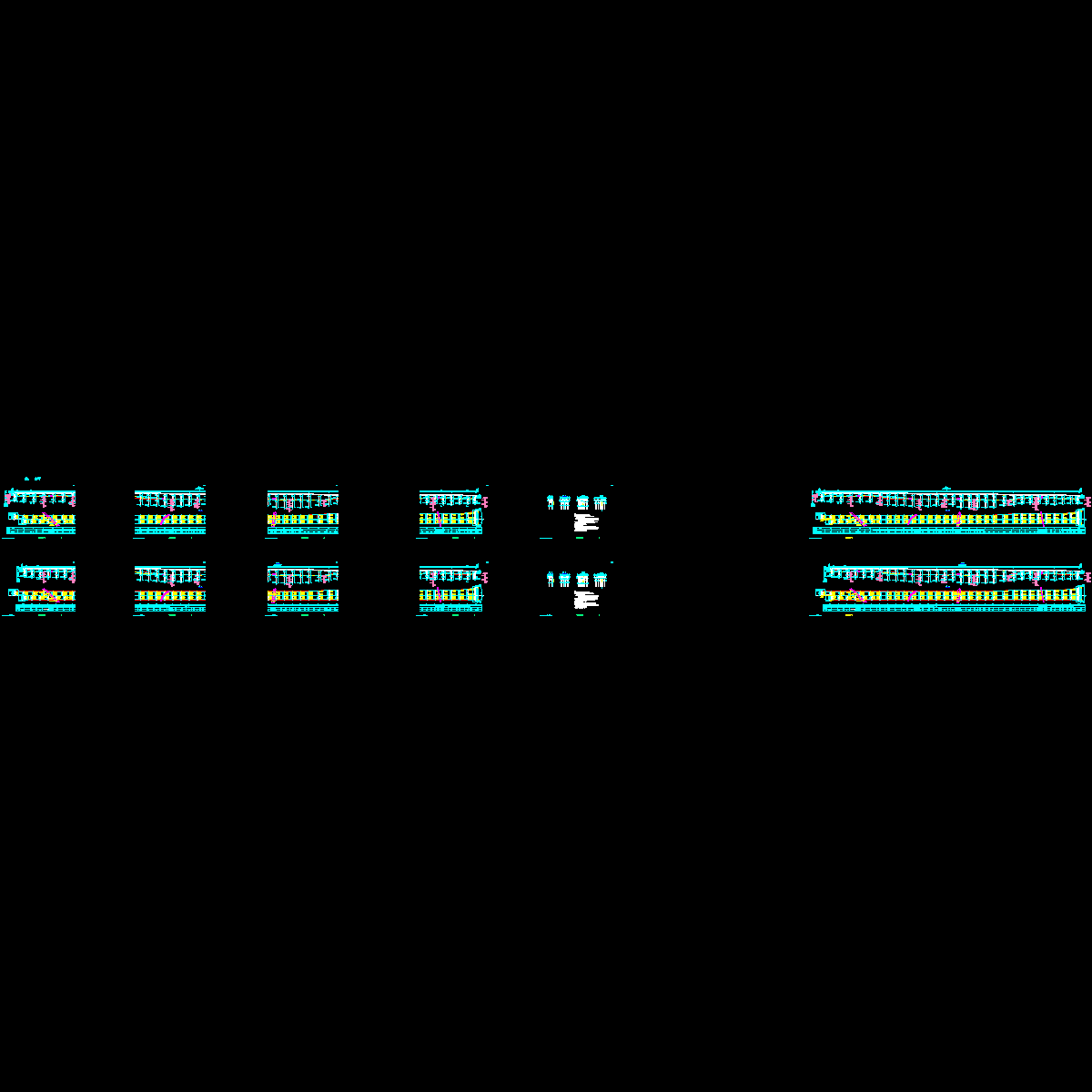

49桥墩盖梁钢筋.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
