一、概述
1．该项目位于黄山学院，钢筋混凝土框架结构，地上5层，综合基地面积10490平方米，总建筑面积13139.6平方米，建筑高度22.1米，该项目设计标高±0.00相当于绝对标高134.60，顶层地坪设计标高15.60相当于绝对标高150.20。
2．该项目给排水设计标高与建筑图一致，标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。
3．该资料为单体设计，范围为教学楼室内给排水、水
消防系统
、手提式灭火器及消防水泵接合器布置。单体周围给排水总平面设计由校园给排水总平面设计单位统一设计。
二、给水系统
1．该项目最高日生活用水量为152m3/d，最大小时用水量为28.5m3/hr。
2．根据甲方提供有关资料：综合实验楼东侧有校园市政给水管接口，该处绝对标高134.10，最不利供水压力0.32Mpa，水质符合生活饮用水标准。本单体生活给水均由市政给水管直供。
3．根据甲方要求，本单体除卫生间外无其它用水点。
三、消火栓给水系统
1．该项目消防用水量:室内消火栓用水量为15L/s;室外消防用水量为30L/s，室内外消防总用水量按最大值为45L/s。
2．采用两路供水，室外消防由市政压力直接供水，市政供水压力0.32MPa；室内消火栓系统由校园集中的室内消防加压管网供水（集中消防泵房利用图书馆消防水泵房），入户处（绝对标高133.70）水压0.45MPa。
3．高位消防水箱储存10分钟室内消火栓系统用水量9m3，利用图书馆屋顶18m3高位消防水箱。
4．建筑物内每层内设带灭火器箱组合式消防柜（丙型），内配φ６５室内消火栓；φ６５／２５ｍ衬胶水龙带；φ１９水枪及消防软管卷盘各一副，2具3Kg手提式磷酸铵盐灭火器（储压式）；1个消防按钮，消火栓栓口离地1.10米。安装及墙上预留洞详见《室内消火栓安装》04S202。栓口出水压力大于0.50MPa时,采用减压稳压型室内消火栓。
5．每个强弱电间均设2具3Kg手提式磷酸铵盐灭火器（储压式），位置为进门1米内。
四、排水系统
1．室内污废水合流，生活排水经化粪池处理后排校园污水管；室外雨污水分流。
2. 排水三通管道均采用顺水三通或斜三通，弯头采用门弯，排水立管与排出管间连接采用二个45°弯头。排水立管检查口离地1.00米。
3. 雨水( 包括屋面、阳台、外廊)、空调冷凝水管设置见建施图纸。
4 排水管道应按规范规定设置伸缩节。
5. 室内De≥110mm的排水管在穿越管道井及楼板时,应在穿越处设防火套管。
6. 伸顶透气管除特别说明外，高出屋顶完成面0.45米。
7. 地漏水封深度不小于50mm。
8. 间接排水 雨水立管排放口设置135°泄水口管配件，泄水口下缘离雨水口或散水顶面60mm。
9．根据甲方要求，本单体除卫生间外无其它排水点，亦无酸碱废水及含有毒物质及重金属等有害物质的污水排放。
五、施工说明
5.1卫生设备、管材及保温等
（一）卫生设备
卫生设备由甲方自定。
（二）管材
1．室内生活给水干管、立管采用内衬（PE）钢塑复合管，DN≥80采用沟槽式连接,DN＜80采用丝接，给水支管采用公称压力为1.0MPaPP-R给水管，热熔连接。室内生活给水阀门DN≤50mm采用球阀，室内给水阀门＞DN50采用蝶阀，公称压力P=1.0MPa。
2．室内污废水立管De110采用加强型PVC－U螺旋单立管排水系统，采用螺母挤压密封圈接头。其它污废水管采用PVC－U排水管，承插粘接。室内雨水管采用PVC－U雨水管，承插粘接。外墙雨水管采用PVC－U雨水管，承插连接。伸顶通气管应安装通气帽；伸缩节、防火阻火措施应按《建筑排水硬聚氯乙烯管道工程技术规程》之规定设置。
3．消防给水管道采用热镀锌钢管，卡箍连接。
4．管道穿楼板处，均应根据图上位置和标高，结合施工实际情况及时配合土建留洞或预埋套管。排水管道穿越楼板处的空隙应用细石混凝土严密捣实，并高出地坪２０ｍｍ。管道穿地下室外墙及屋面应设防水套管，做法详见国标02S404。
（三）管道保温
室外及屋面明露及公共部位有可能结冻的给水管、消防管采用δ=30 内层硅酸铝、外层憎水岩棉管壳保温，外包玻璃丝布带，再刷乳胶漆二道。
5.2管网系统承压要求
1．给水系统为1.0ＭＰａ，消火栓系统为1.4ＭＰａ。
2．排水系统须做灌水试验或通球试验，以无渗漏及畅通为合格。
六、图纸展示

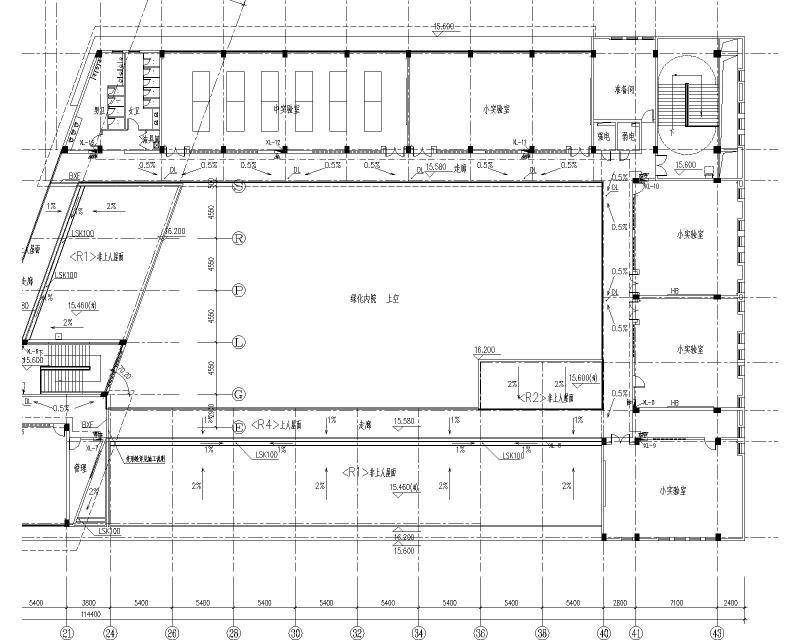

给排水平面图1

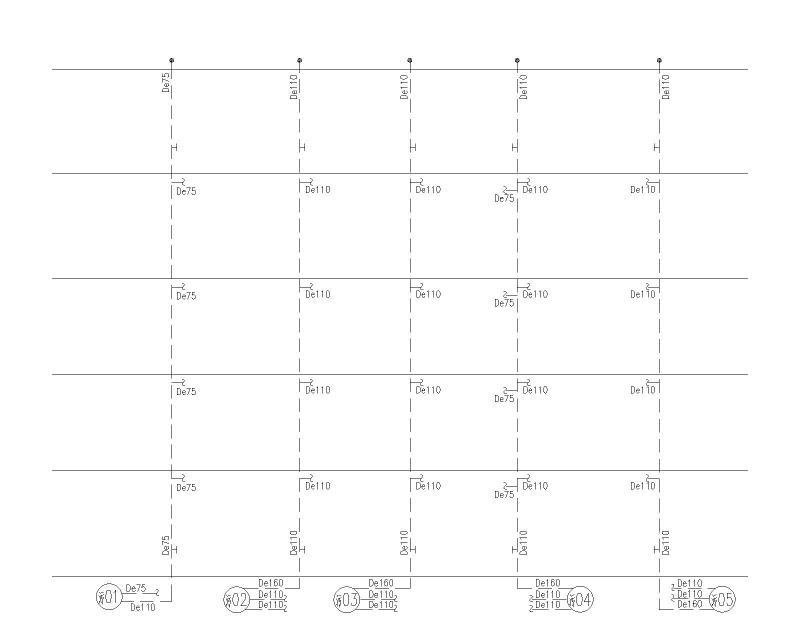

给排水系统图

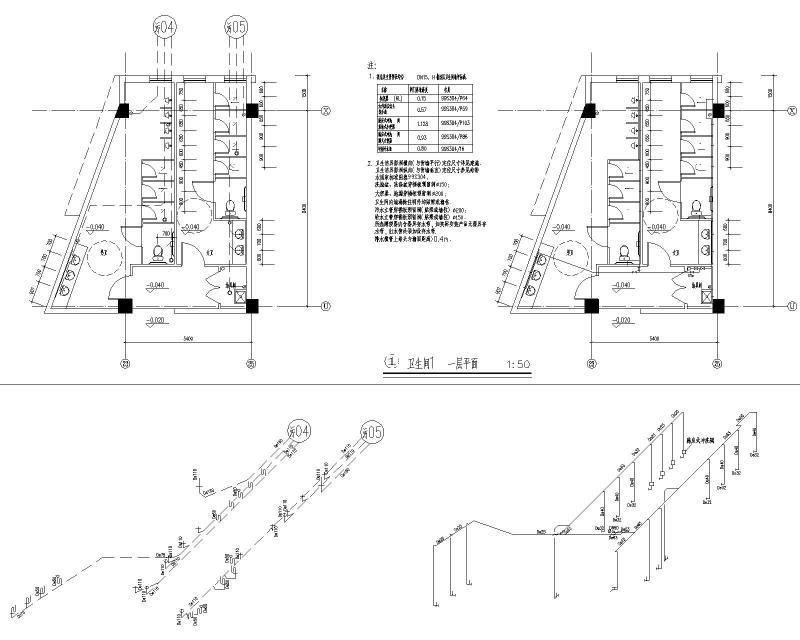

卫生间详图

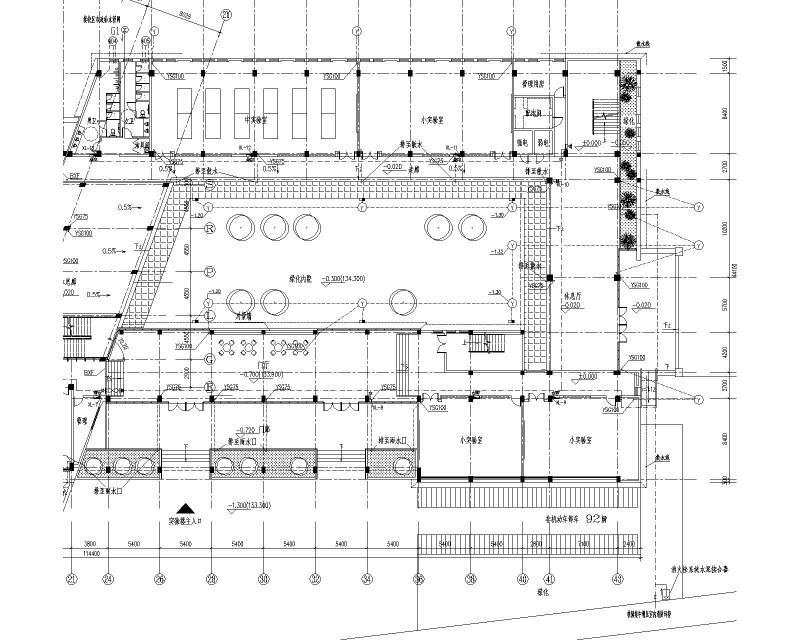

消火栓平面图

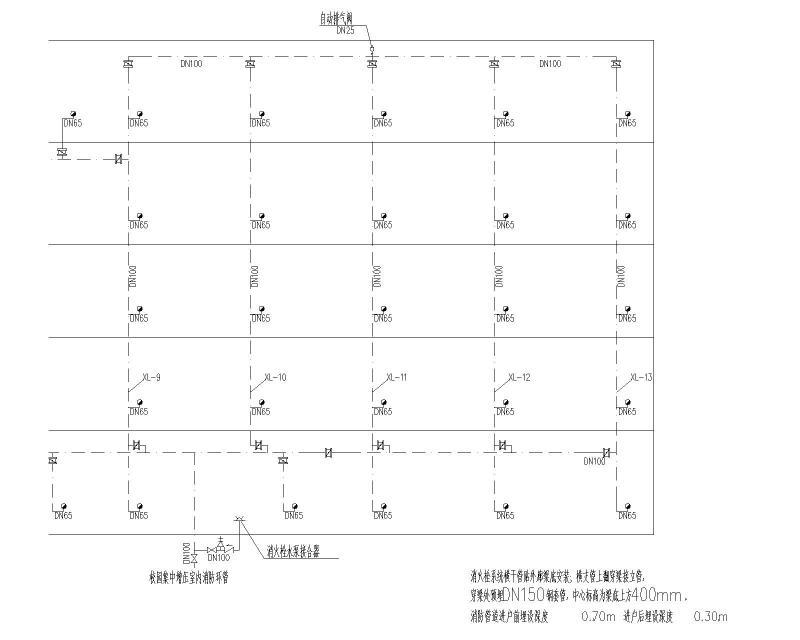

消火栓系统图
