[CAD]市高架桥下部结构施工方案.dwg

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

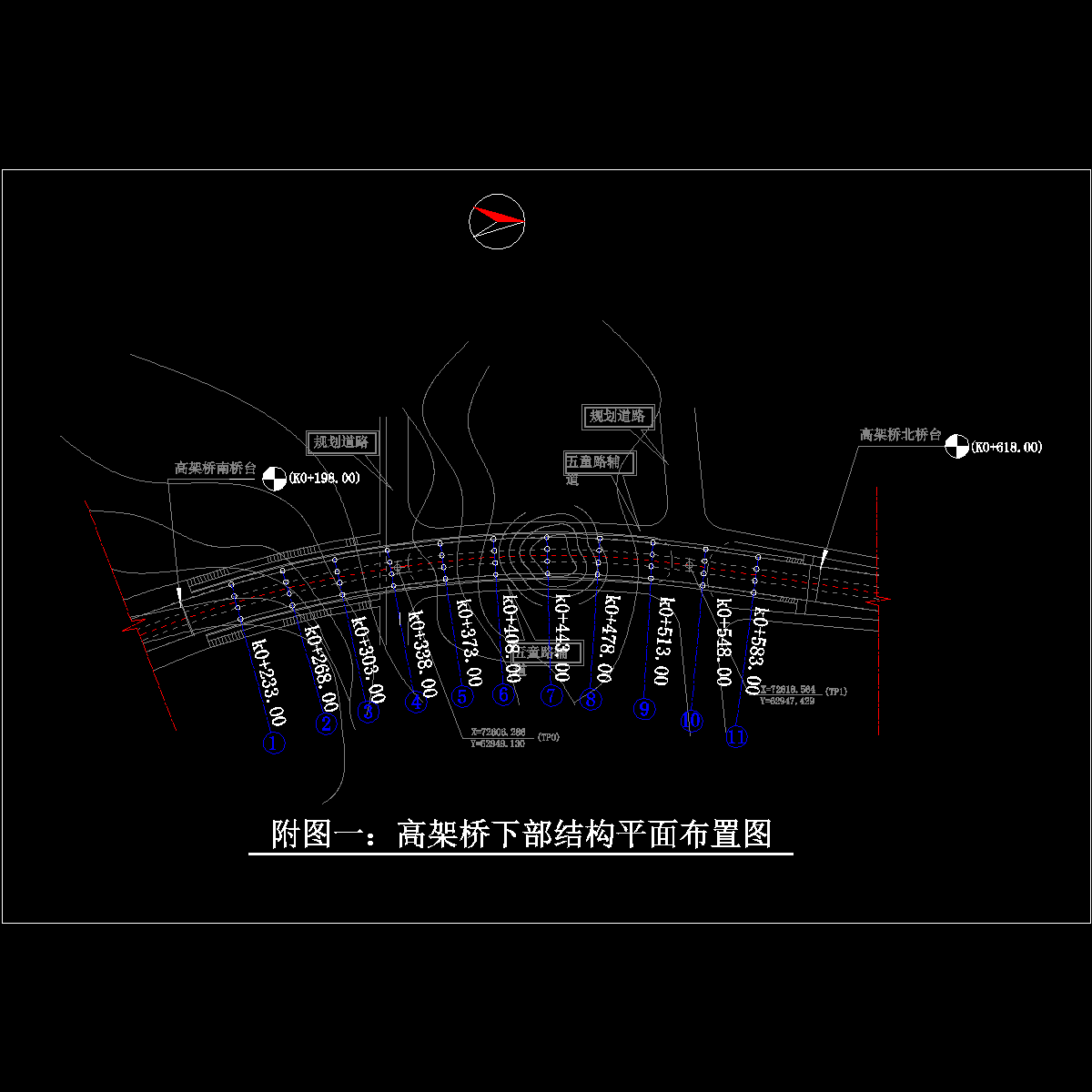

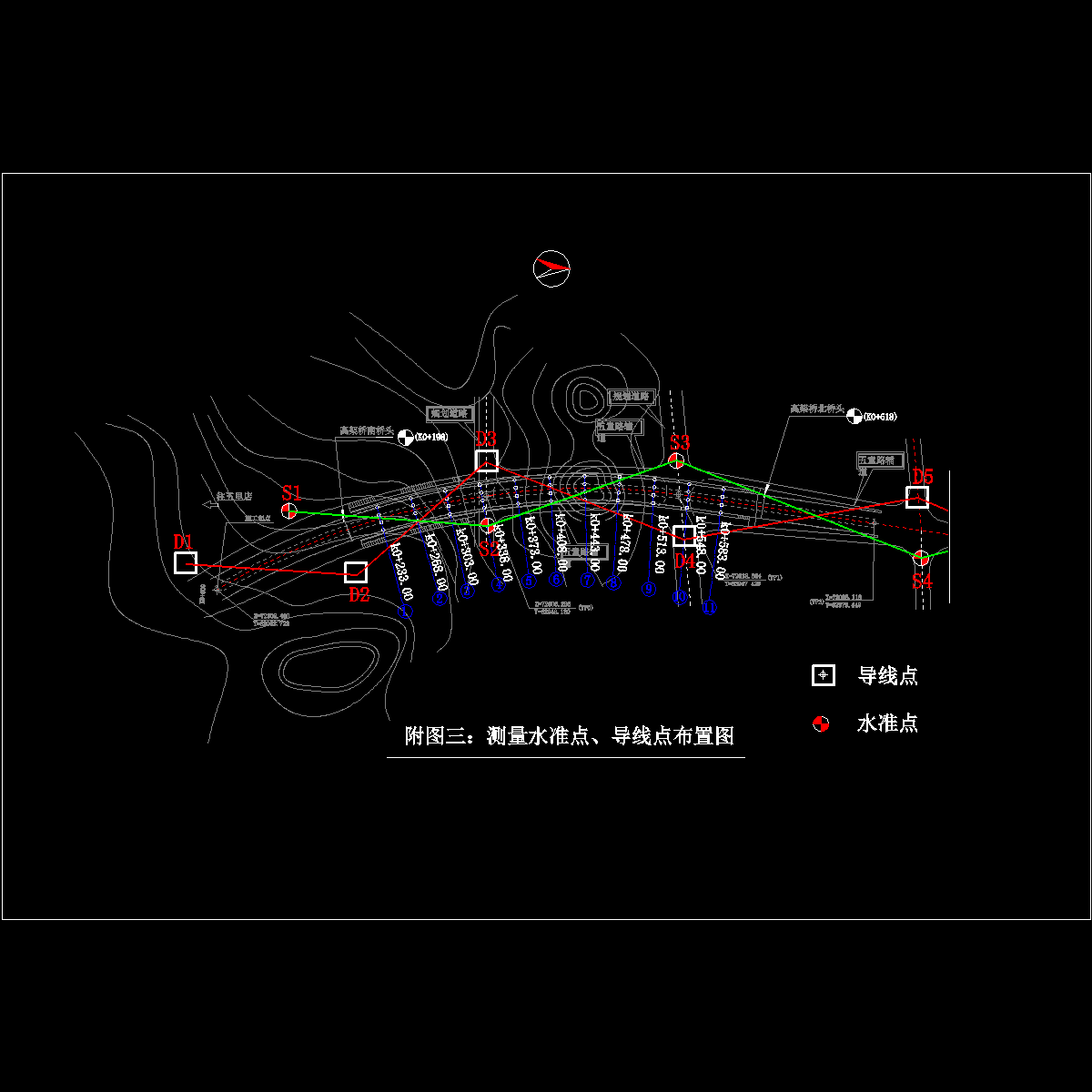

本作业方案为高架桥下部结构部分施工所必须遵守的指令性文件。在施工的各阶段，操作者均应严格按照本作业方案的要求组织施工，严禁任意改变方案 。若在施工中发现方案确有不合理之处需要改变完善，必须请示项目部总工会同方案编制者研究后，方可以书面的形式进行更改。 　　第一章 项目概要 　　第1．1条:施工依据 　　 中国重庆市设计院设计的“XXX道路工程”施工图（桥施），设计工号：市98—8，设计内容：第二册 冲压厂高架桥。 　　第1．2条:技术规程及质量检验评定标准： 　　1. 《公路桥涵施工技术规程》 JTJ041-89。 　　2. 《公路路线勘测路线规程》 JTJ061-85。 　　3. 《公路工程质量检验评定标准》 JTJ071-98。 　　4. 《组合钢模板技术规程》 GBJ214-89。 　　5. 《钢筋焊接及验收规范》 JGJ18-84。 　　第 1. 3条 ： 施工平面位置及工程量一览: 　　 该项目位于重庆市XXX道路工程K0 198.00至K0 611.00里程处,共长约430米。其中包含11轴线，共有22个基础，44根墩柱，11根墩帽梁，施工平面位置见附图一。

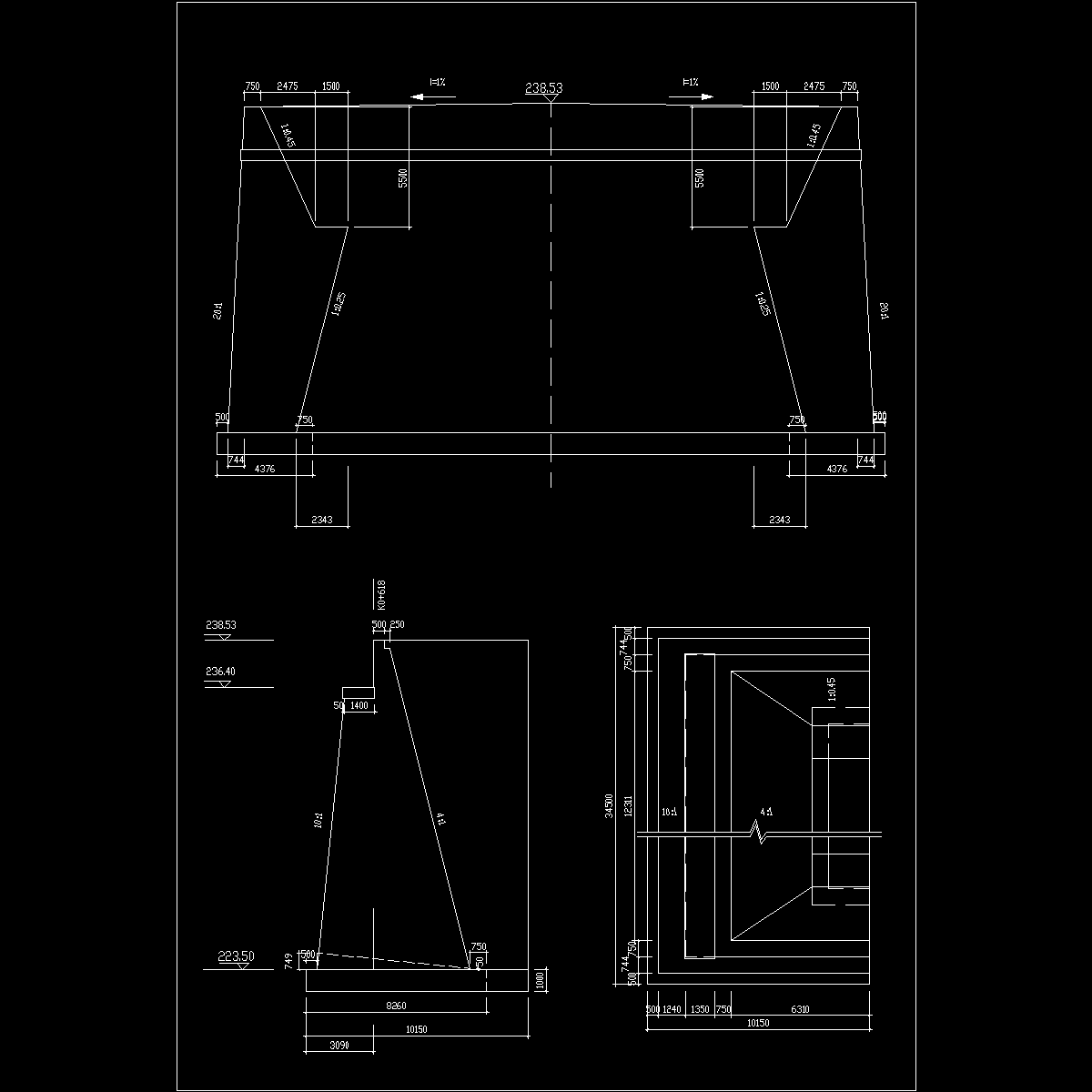

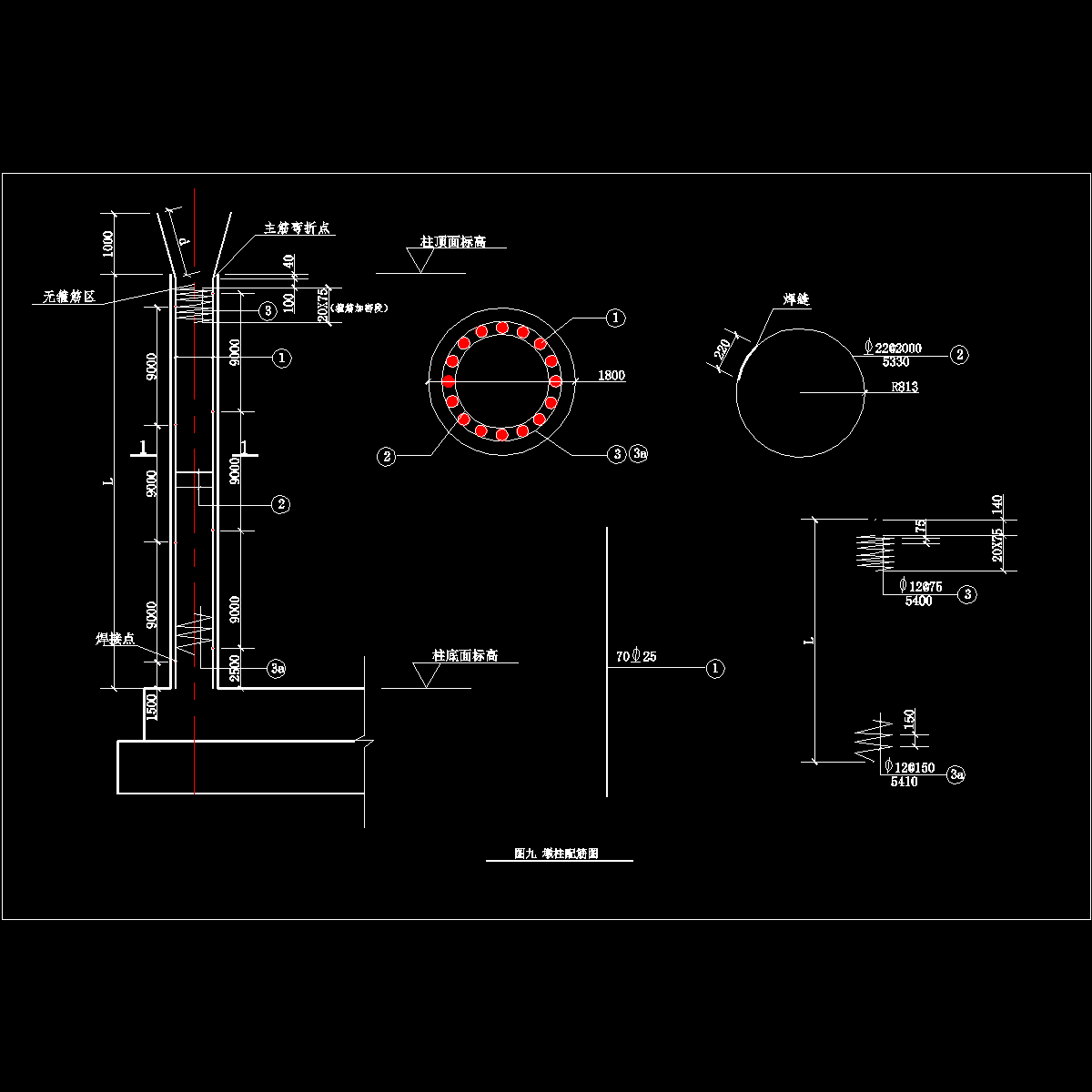

12#桥台大样图.dwg

lxl.2.dwg

lxl.5.dwg

lxl.8.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
