一、项目概要
1. 概况：该项目位于江苏省扬中市，东侧新扬路，北侧为外环南路，南侧为纬一路，西侧为迎江大道.
由体育场、体育馆、景观塔、游泳馆、健身馆组成(游泳馆、健身馆由业主另行委托)。
体育场：座席10675人,其中观众座席10563人，贵宾座席82人，无障碍座席30人。地上共四层，可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场馆运营区。
景观塔：地上共8层（含二层夹层）一层为入口大厅;二层为展厅；二层夹层为设备用房及室外展厅;三层为纪念品厅
四层为咖啡吧；五层为观光大厅；六层为电视直播间；七层为观光大厅；八层为餐饮、部分设备用房和卸货平台。16.50米标高夹层处为空调、配电用房及高位水箱间。
2. 该项目设计号：S1012 设计子项：体育场、景观塔
3. 建筑高度(室外地坪至屋面结构面层计)：
4. 建筑建筑结构形式：
体育场：建筑高度22.8M(-0.300至22.50);景观塔：建筑高度49.8M(-0.300至49.500)。
5. 建筑等级：丙级。 建筑耐火等级：二级。主体结构设计使用年限50年。
体育场：主体及看台采用钢筋混凝土框架结构。屋面采用桁架钢结构体系;景观塔：钢筋混凝土框架结构.
6. 建筑抗震设防烈度为七度
7. 经济技术指标：
用地面积: 118688.26平方米 体育场建筑面积: 30457.5平方米, 景观塔建筑面积:1994.5平方米。
二、设计内容及设计范围
1. 该项目设计包括红线内的以下电气系统:
1）10/0.4kV变配电系统；
2）电力配电系统；
3）照明系统(应急疏散
)；
4）建筑物防雷、接地系统及安全措施。
2. 与其它专业设计的分工：
计负责照明平面的设计。该资料将电源引至配电箱，预留装修照明容量及注明设计照度标准；
1)有装修要求的场所(办公室、会议室、比赛用房、控制室、门厅、电梯厅、餐饮区、贵宾室等)，由装修设
2)厨房、电梯、通信机房、计算机网络机房、有线电视机房、消防控制中心、比赛用房等场所的工艺用电，该资料仅预留配电箱并注明用电量，待工艺确定后该类配电箱方可加工;
3)室外照明系统，由专业厂家设计，该资料仅预留电源。
3. 电源设计分界：由城市电网引入该项目的两路10kV电缆线路属城市供电部门负责范围，不在该资料内；该资料只提供此线路进入该项目建设红线内的路径；电源分界点为体育场1#变配电所高压电源进线柜进线开关处。
三、10/0.4kV变配电系统
1. 体育馆的供电电源及电压等级
1)整个体育中心由市政变电站引来两路10kV供电电源。两路10kV供电电源引至设在体育场一层西侧的总变1. 光源：
配电所内（1#变配电所），该变配电所负责整个体育中心的高压10kV配电。
2)整个体育中心包括体育场、景观塔、游泳馆、综合训练馆、体育馆(其中游泳馆、健身馆由业主另行委托)。
其中体育场设1#变配电所，游泳馆、体育馆各设一个变配电所，分别为2#、3#变配电所。1#变配电所为
总的高压配电所，高压采用真空断路器手车柜，其他变配电所高压设真空断路器柜，作为变压器高压侧隔离电器。
变配电间应急照明工作时间不小于180分钟；消防控制室、网络机房、计算机房设置各自的UPS电源作为后备电
3)应急电源:疏散照明设置集中式的EPS电源作为备用电源，应急照明工作时间不小于90分钟，消防控制室、
源。体育场演出照明供电预留外接柴油发电车的接口。
2. 体育场负荷等级及容量：
1)二级负荷：
(含消防控制室内的消防报警及控制设备、排烟风机等)；应急及疏散照明、通讯网络
机房、有线电视机房、消防控制中心等的供电电源；上述系统的主要机房内的照明;比赛场照明、主席台照明、贵
宾室、接待室、计时计分装置、广播机房等比赛用房用电;生活水泵、事故风机
Pe=990.9kW，Pj=545kW
2)三级负荷：一般照明、空调设备及普通动力设备。
Pe=1825.2kW，Pj=1003.86kW
2. 与其它专业设计的分工：
1)有装修要求的场所(办公室、会议室、比赛用房、控制室、门厅、电梯厅、餐饮区、贵宾室等)，由装修设计负责照明平面的设计。该资料将电源引至配电箱，预留装修照明容量及注明设计照度标准；
2)厨房、电梯、通信机房、计算机网络机房、有线电视机房、消防控制中心、比赛用房等场所的工艺用电，该资料仅预留配电箱并注明用电量，待工艺确定后该类配电箱方可加工;
3. 电源设计分界：由城市电网引入该项目的两路10kV电缆线路属城市供电部门负责范围，不在该资料内；本
3)室外照明系统，由专业厂家设计，该资料仅预留电源。设计只提供此线路进入该项目建设红线内的路径；电源分界点为体育场1#变配电所高压电源进线柜进线开关处。
四、图纸展示
变配电所布置平面

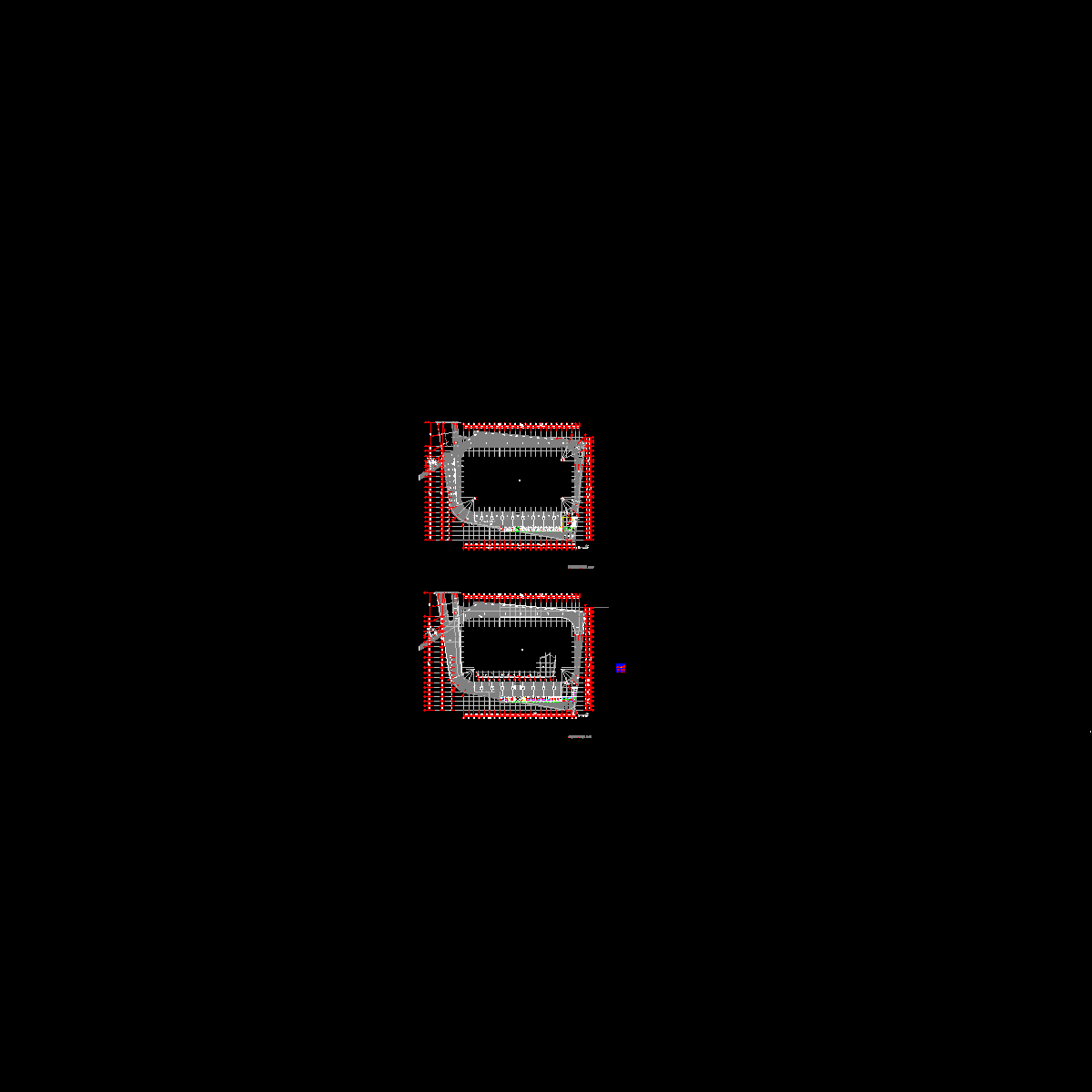

电气总平面图

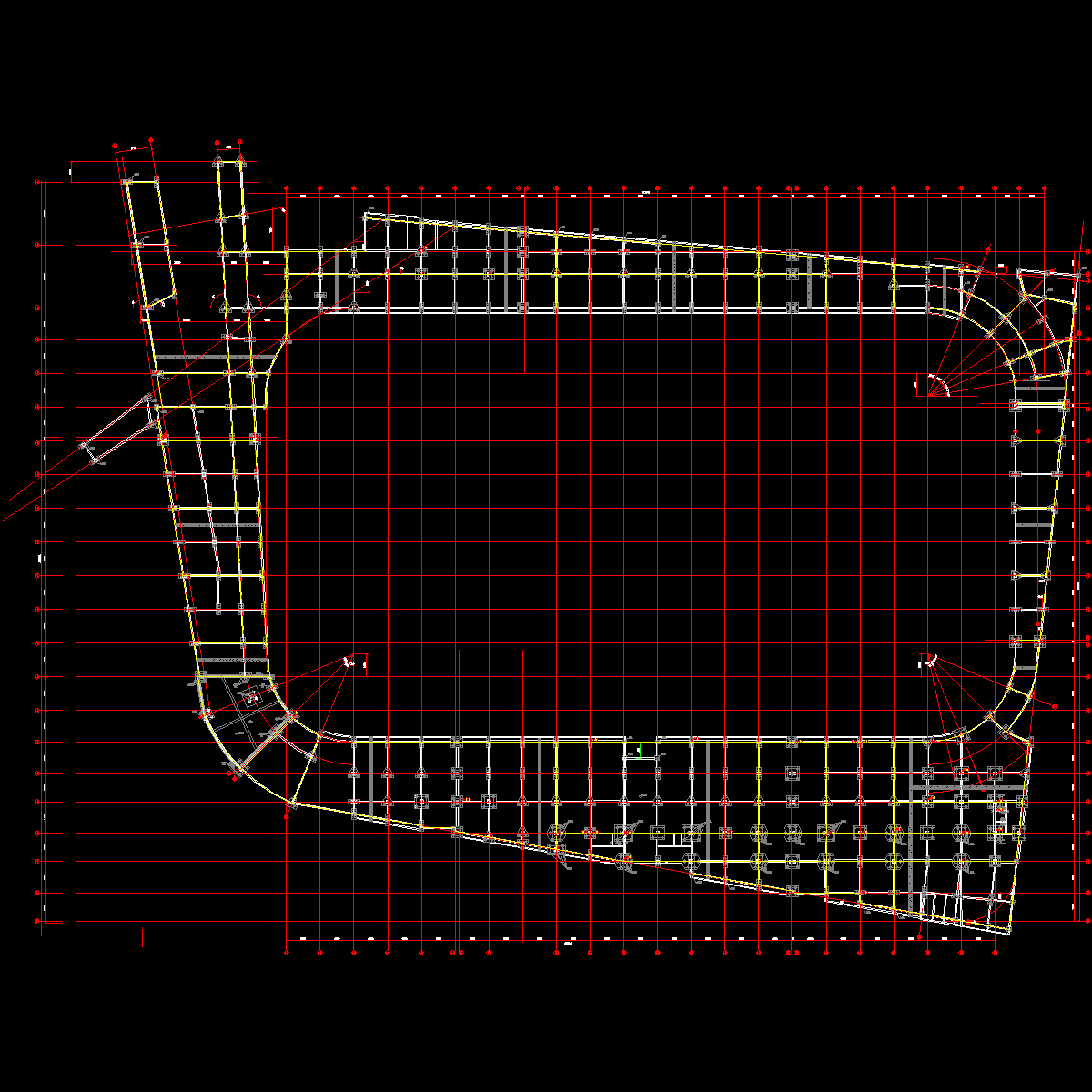

防雷平面
供电方案图
基础接地平面
景观塔强电平面

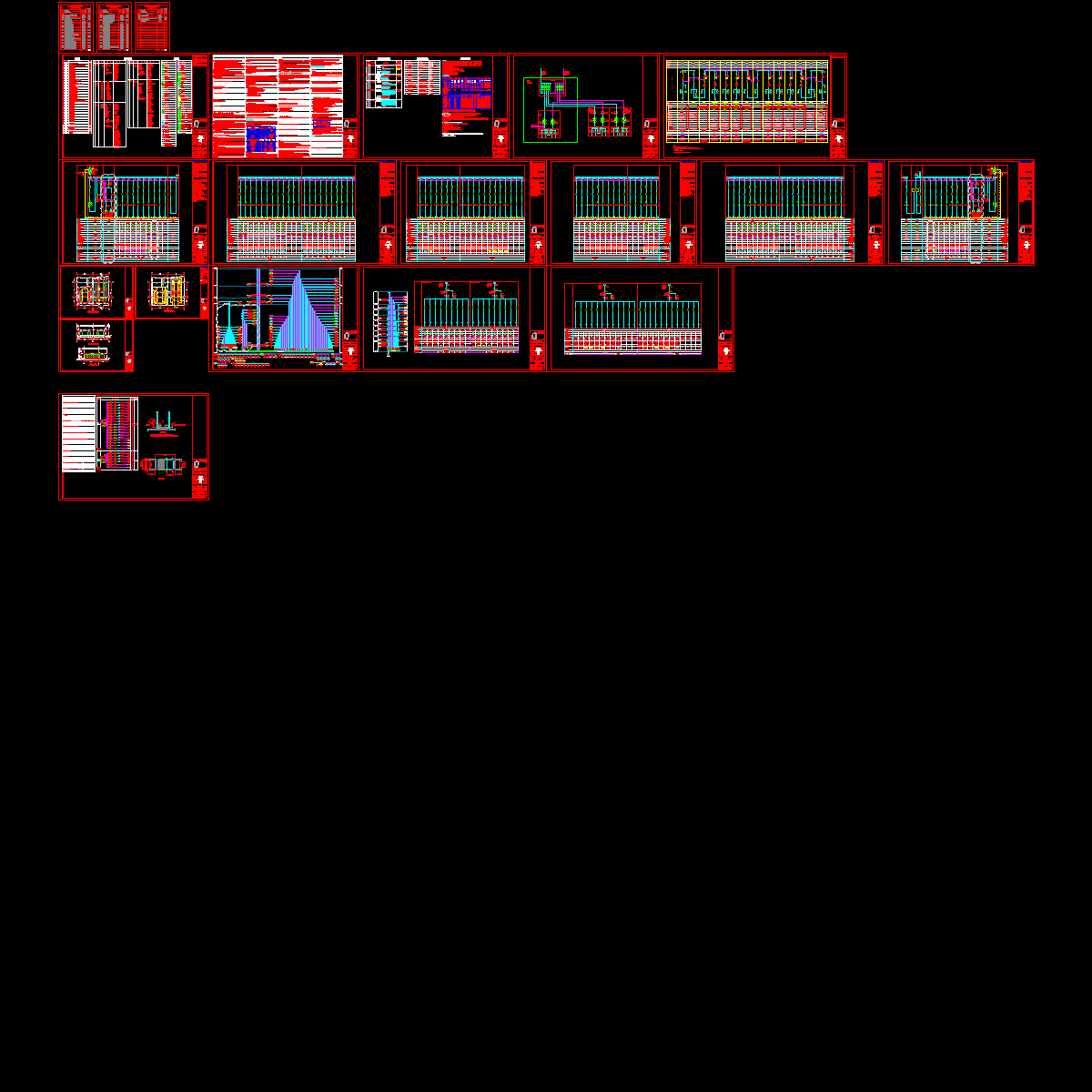

配电系统图

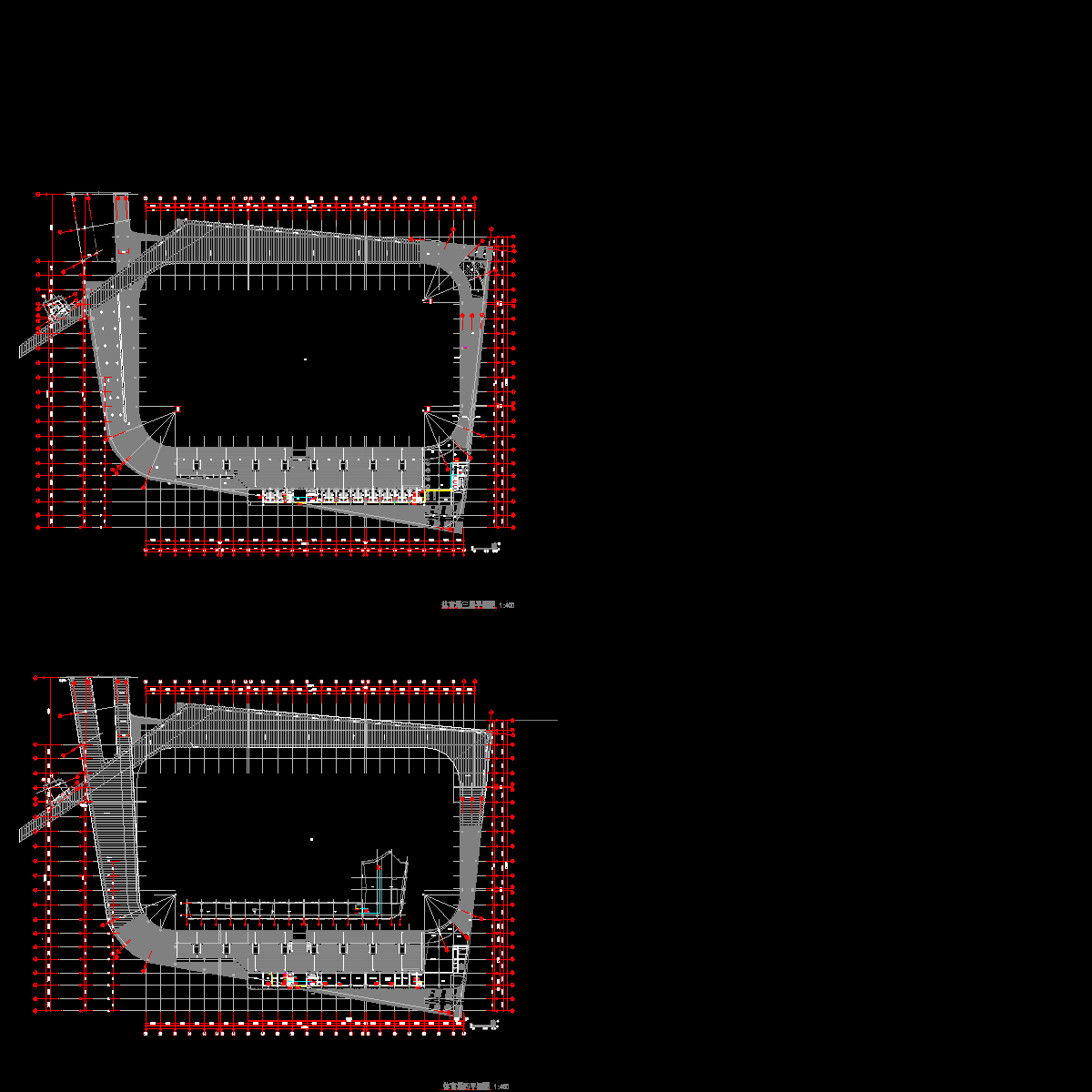

体育场动力平面

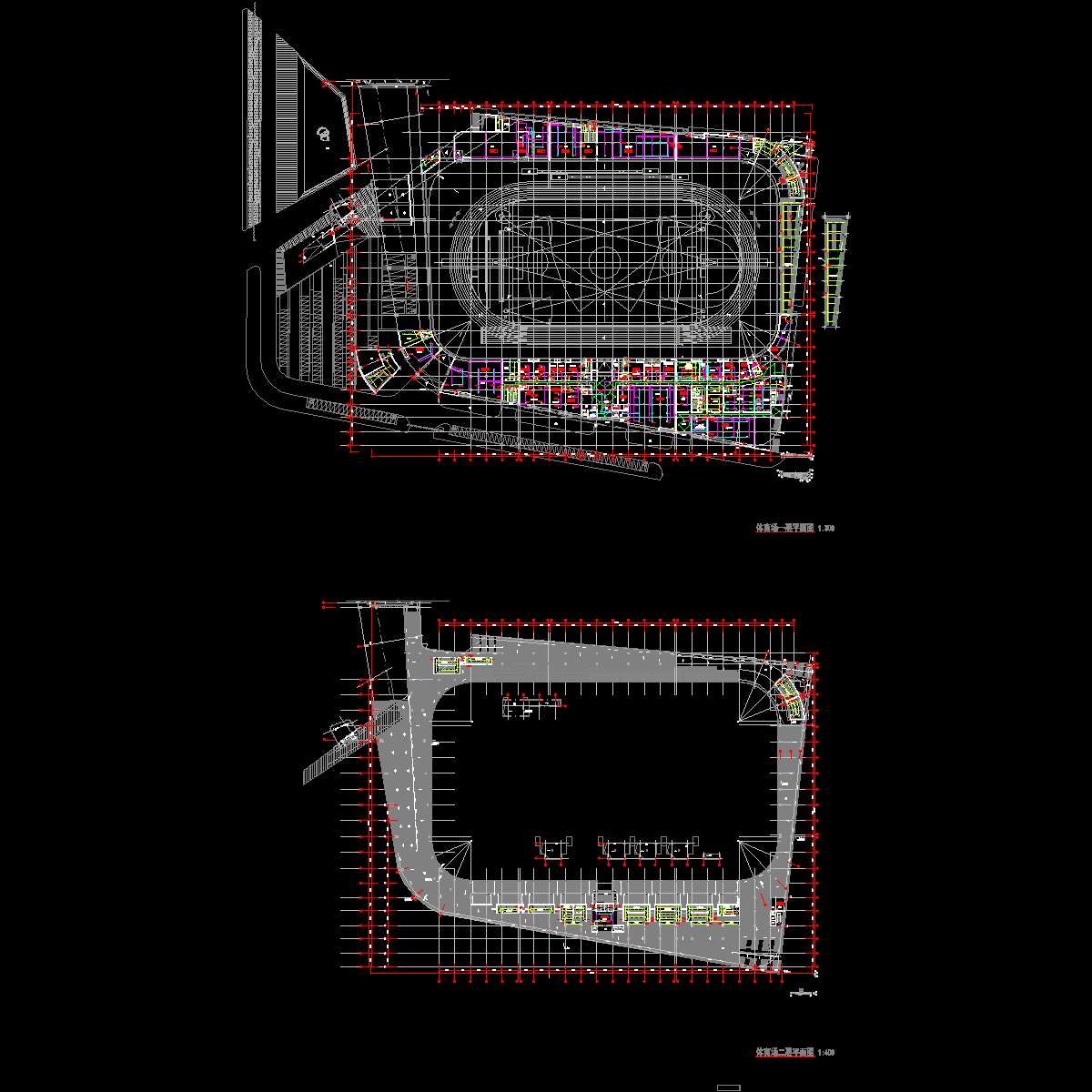

体育场

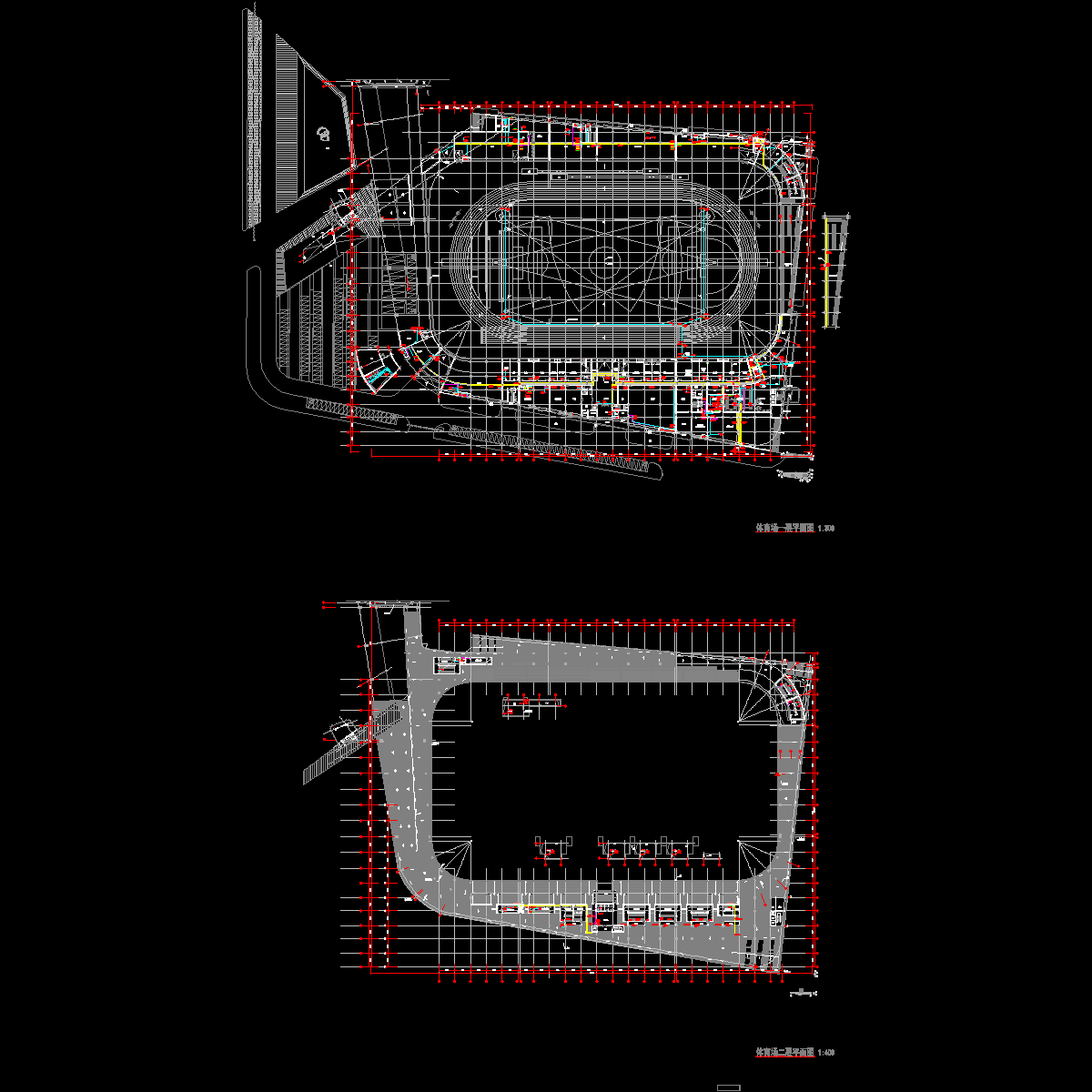

体育场照明平面图2
