13层和16层框架剪力墙结构商住楼结构CAD施工图纸(6度抗震)(甲级桩基础).dwg

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 地上层数：13、16层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：43张
• 设计年代：近代

附件详情

该附件为江西某商住楼，地上13层和16层，裙楼三层，地下一层，总高为52.45米，为A级高度钢筋混凝土高层建筑，基础为桩基础，6度设防。
该资料包含：结构设计说明、墙柱布置图、墙柱定位图、约束边缘构件、梁平法施工图、现浇板平法施工图、楼梯大样、节点大样等共43张图。

标高7.200X向梁平法施工图

标高13.450~34.450Y向梁平法施工图

标高10.450Y向梁平法施工图

节点大样

标高13.450~22.450现浇板平法施工图

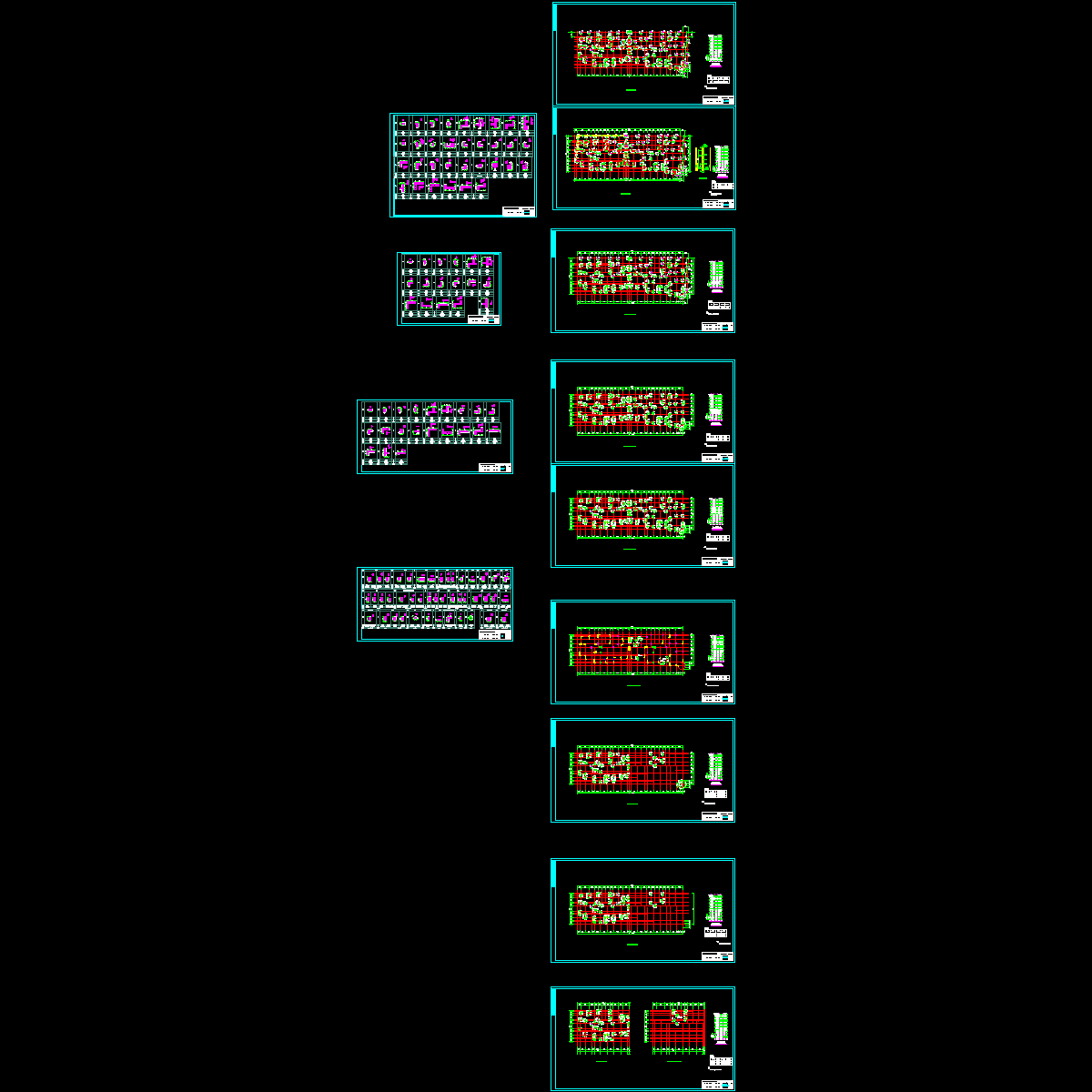

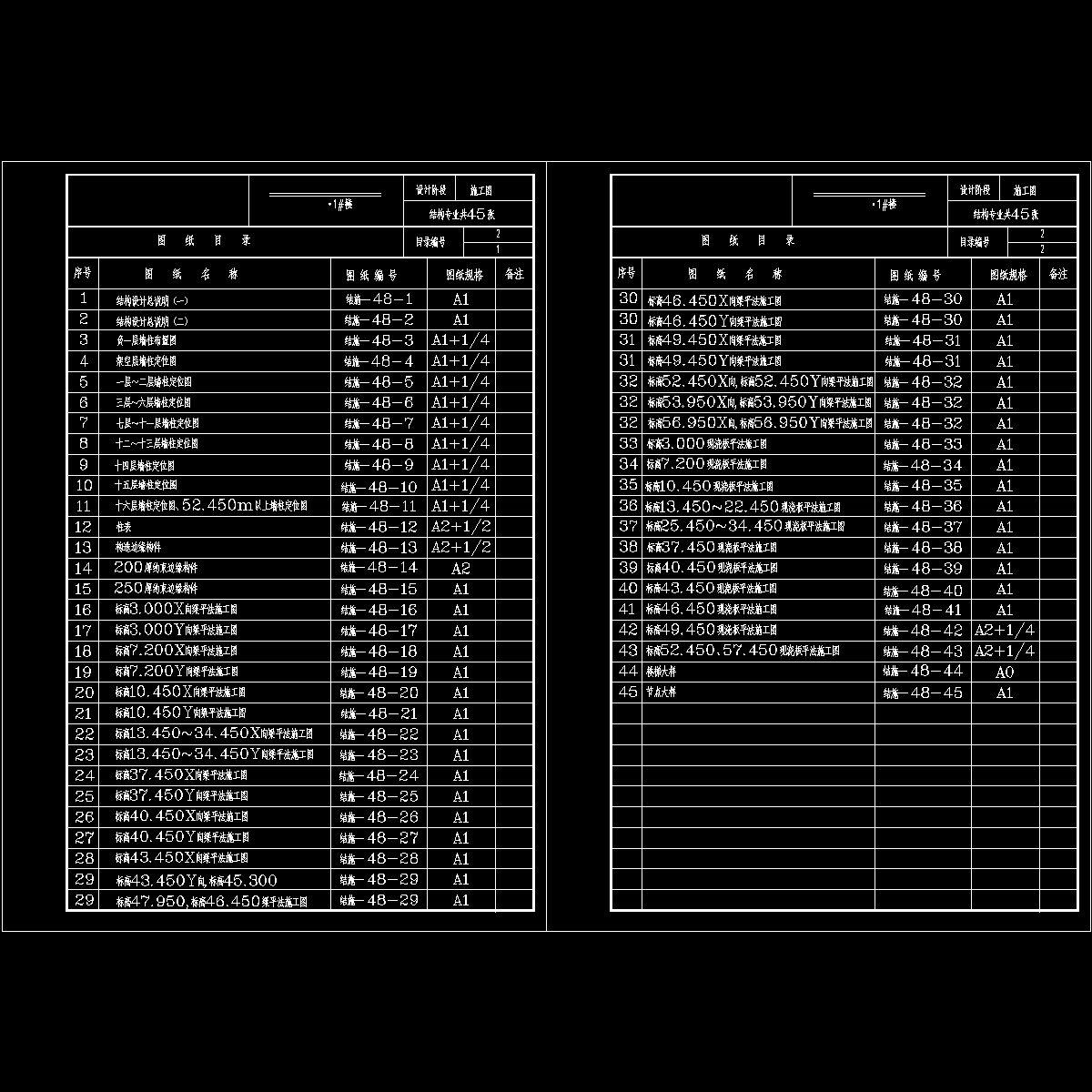

1#图纸目录.dwg

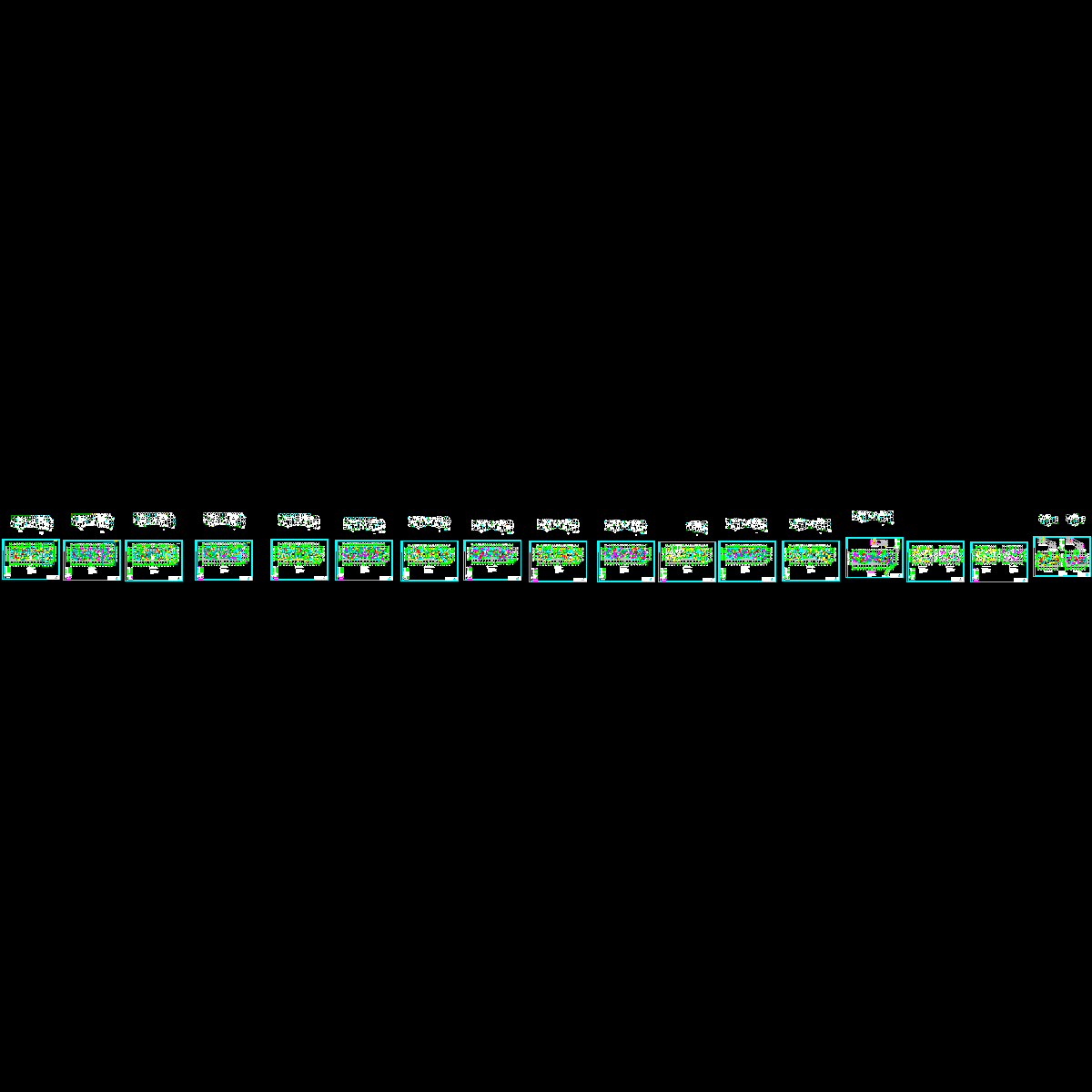

1#梁图_t3 09.26.dwg

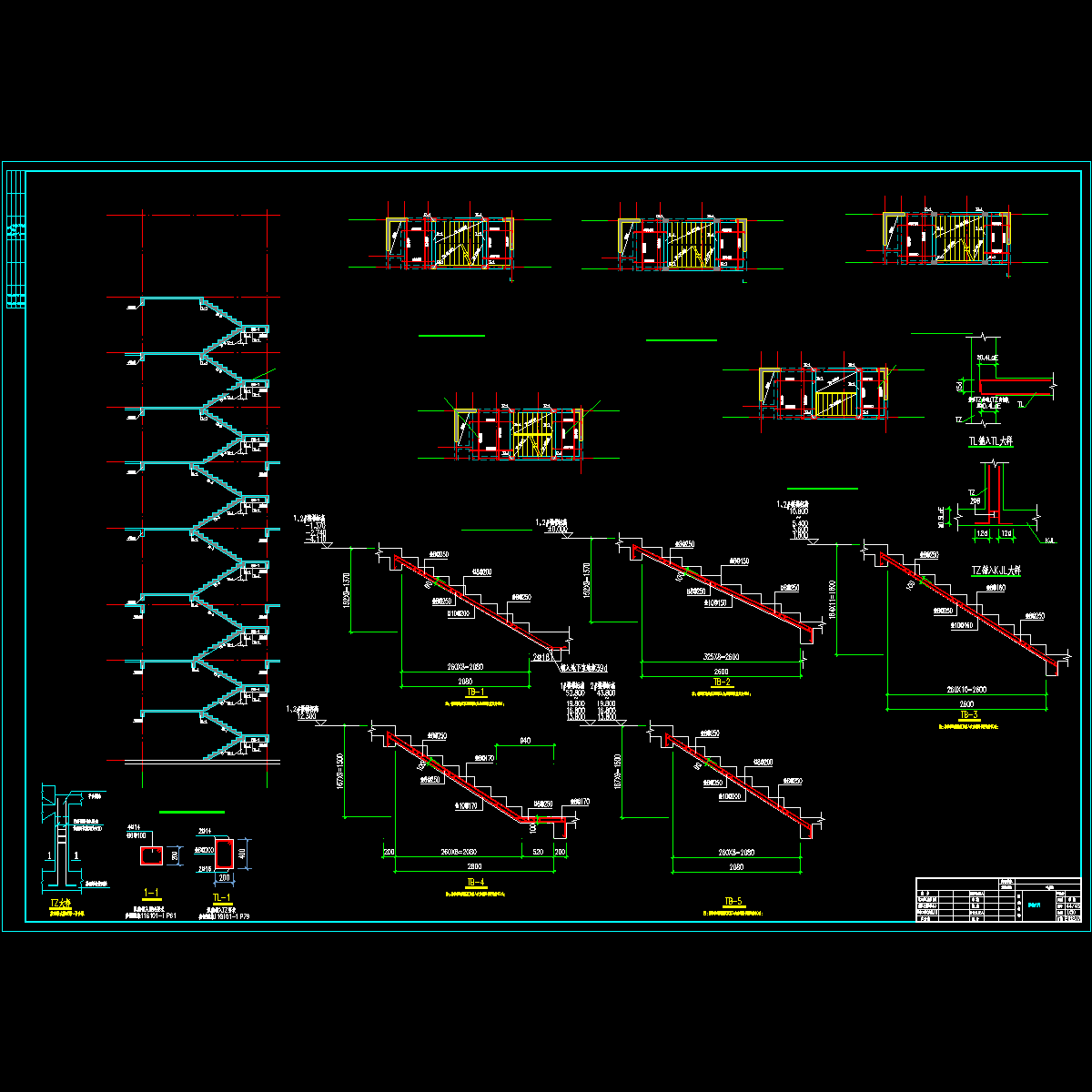

1#楼梯.dwg

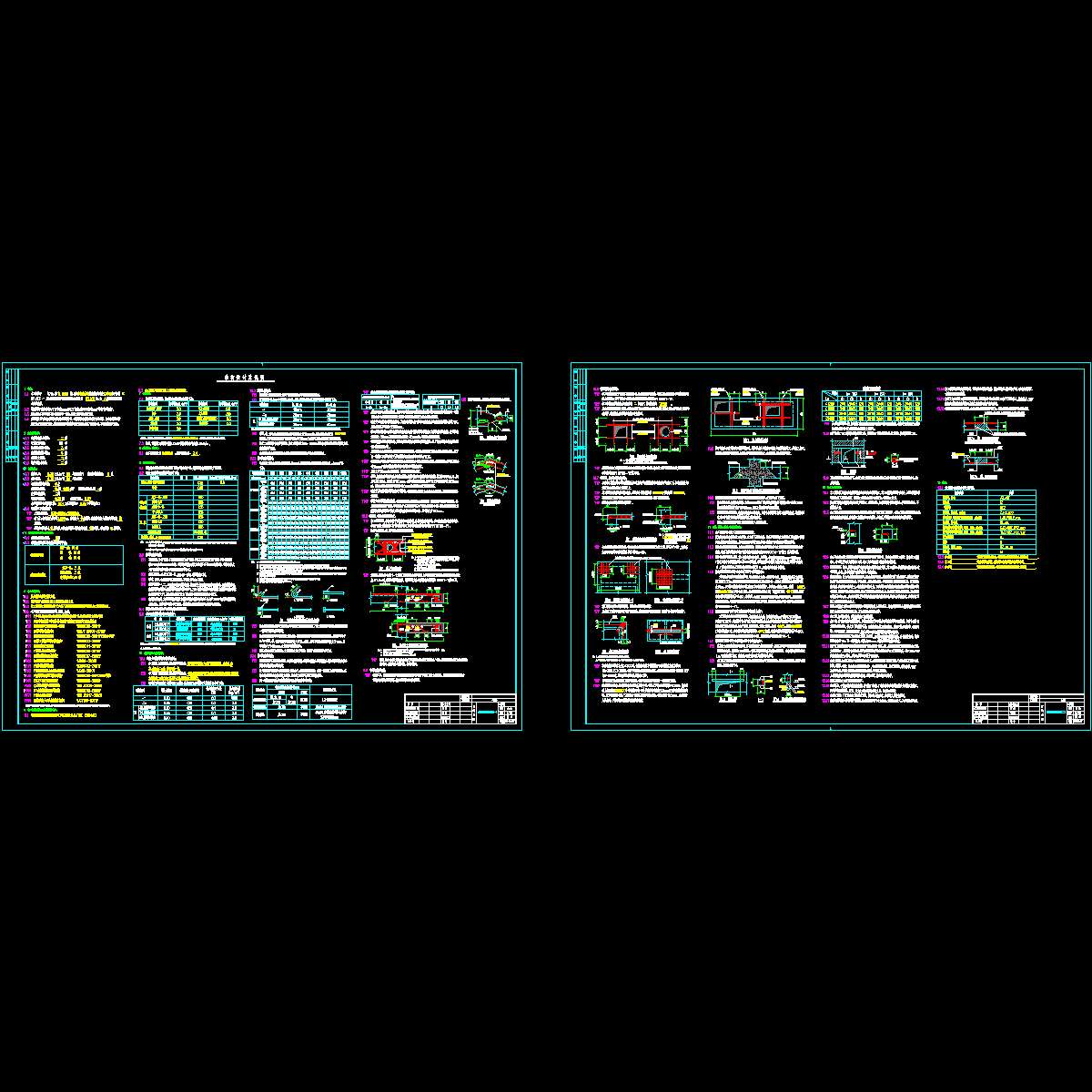

1#结构设计总说明.dwg

泽园华府1#_777新.dwg

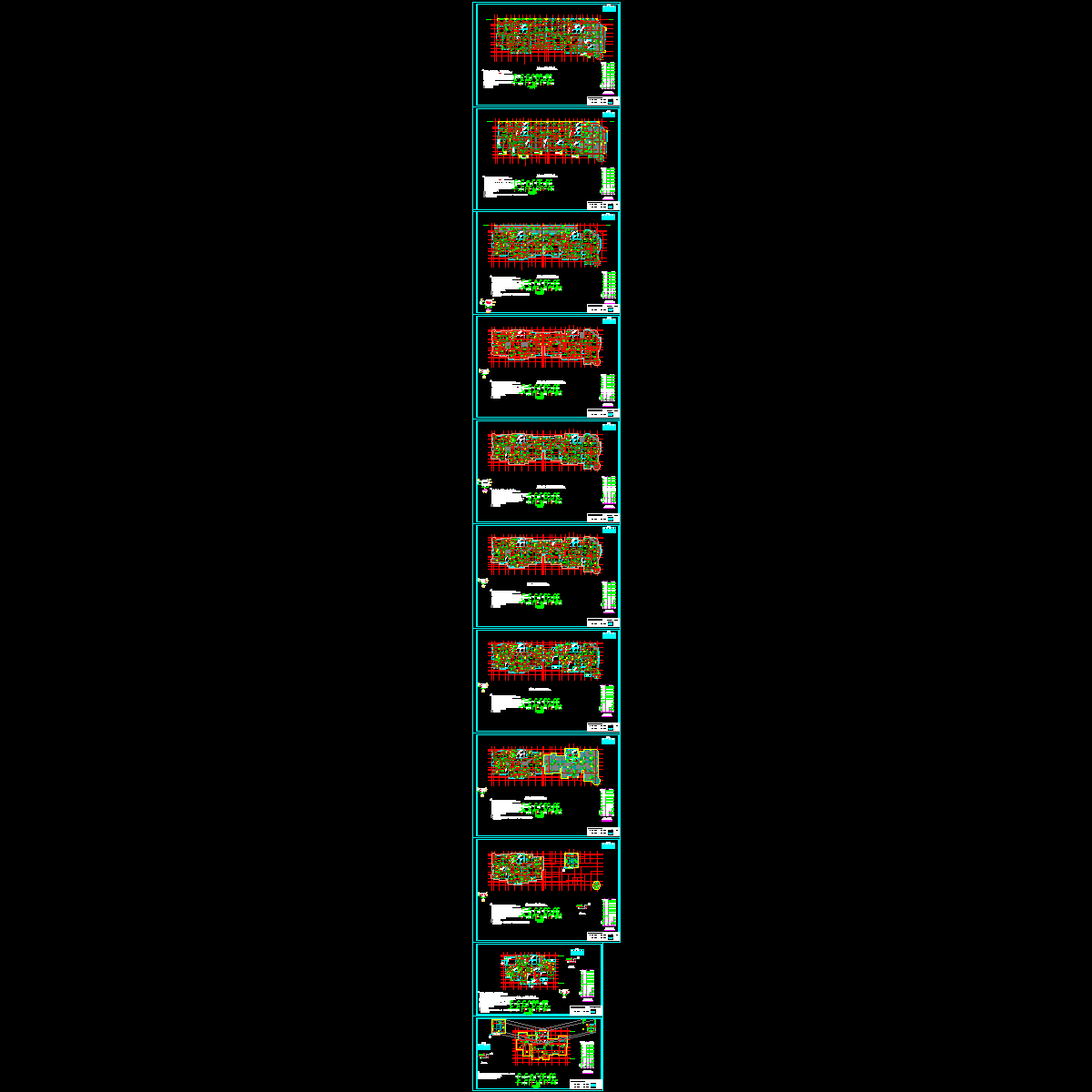

泽源华府1#板新09.26.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
