旅游度假区南门奇石钢结构CAD施工大样图（石头模型详细计算书）(6度抗震).dwg

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：园林建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑结构形式：钢结构
• 钢结构：桁架
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

• 一、 项目概要 4
• 1.设计依据 4
• 2.工程说明 4
• 3.荷载说明 4
• 二、计算简图 5
• 三、几何信息 17
• 四、荷载与组合 29
• 1. 节点荷载 29
• 2. 单元荷载 43
• 3. 其它荷载 44
• 4. 荷载组合 44
• 五、内力位移计算结果 46
• 1. 内力 46
• 1.1 工况内力 46
• 1.2 组合内力 60
• 1.3 最不利内力 60
• 1.4 内力统计 98
• 2. 位移 100
• 2.1 工况位移 100
• 2.2 组合位移 100
• 六、设计验算结果 129
• 附录 141
• 七．基础计算 142
• 7.1设计依据 142
• 7.2示意图 142
• 7.3、计算信息 143
• 7.4计算参数 144
• 7.5计算作用在基础底部弯矩值 144
• 7.6验算地基承载力 144
• 7.7基础冲切验算 145
• 7.8基础受剪承载力验算 146
• 7.9、柱下基础的局部受压验算 146
• 7.10基础受弯计算 146
• 7.11计算配筋 146

附件详情

“南门奇石”为该度假村独特的景点之一，高12米，宽5米，厚1.5米。外包拉丝不锈钢，其竖直投影面积达50平方米，正面挂户外LED显示屏，其面积达24平方米。
“南门奇石”基础采用独立基础，内部钢架采用桁架结构，利用钢架做出“南门奇石”的造型。

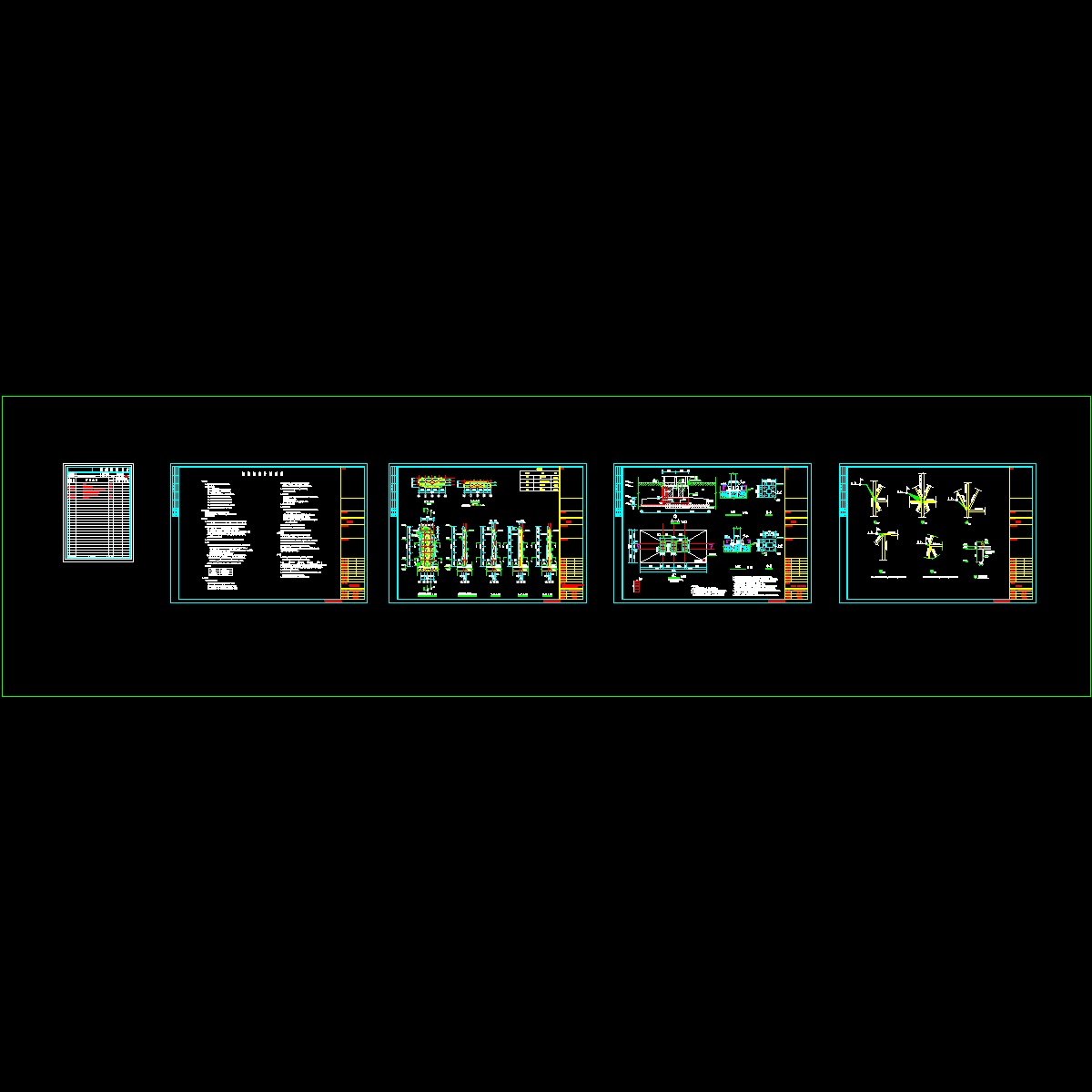

该资料包含：钢结构设计说明，南门奇石正立面、右立面结构布置图，南门奇石桁架结构剖视图，基础详图、柱脚锚栓大样，节点大样，室外显示屏1、2、3共计8张图。

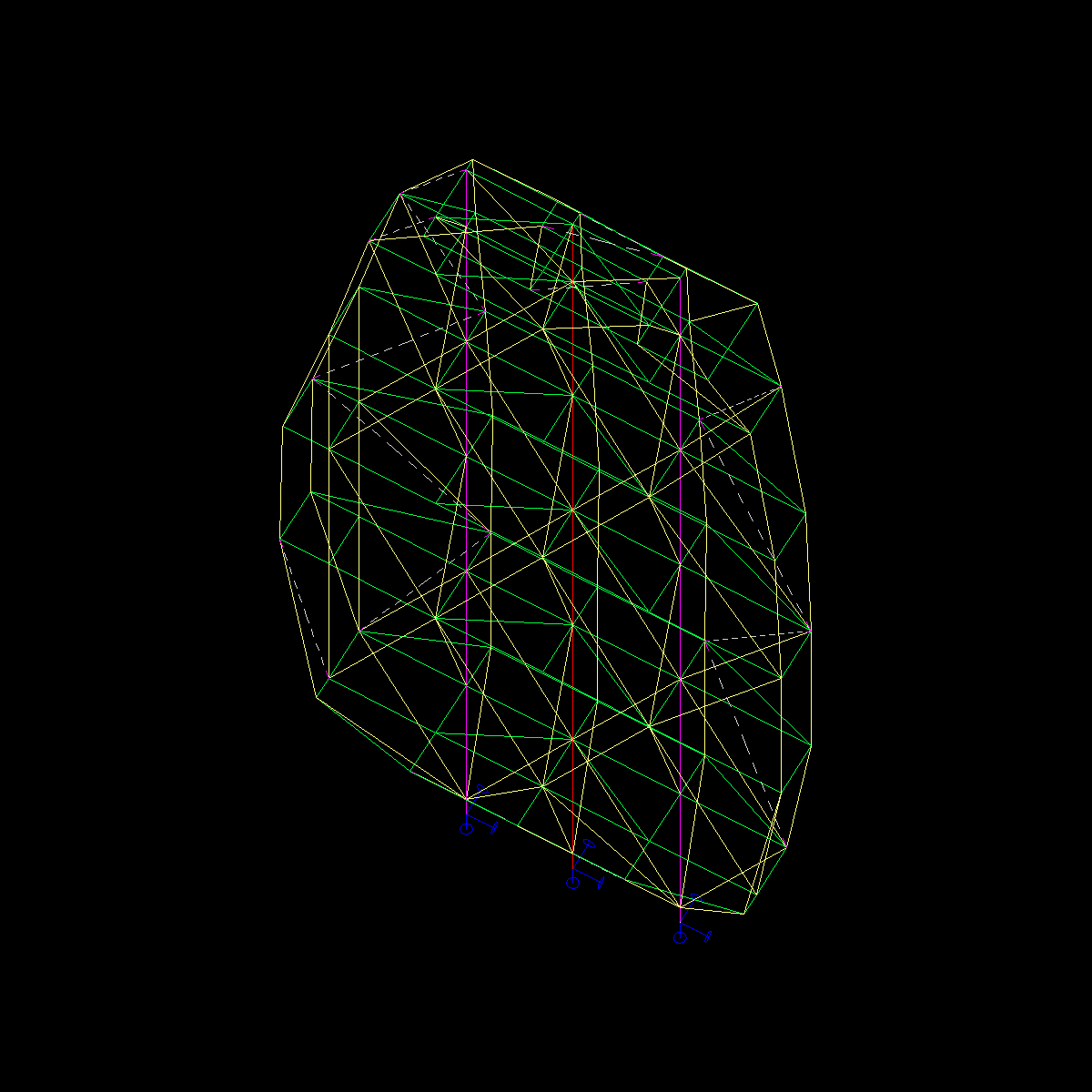

石头模型；3D3S结构计算书，word计算书146页。
分享投稿时间：近几年10月。

南门奇石桁架结构剖视图

基础详图、柱脚锚栓大样

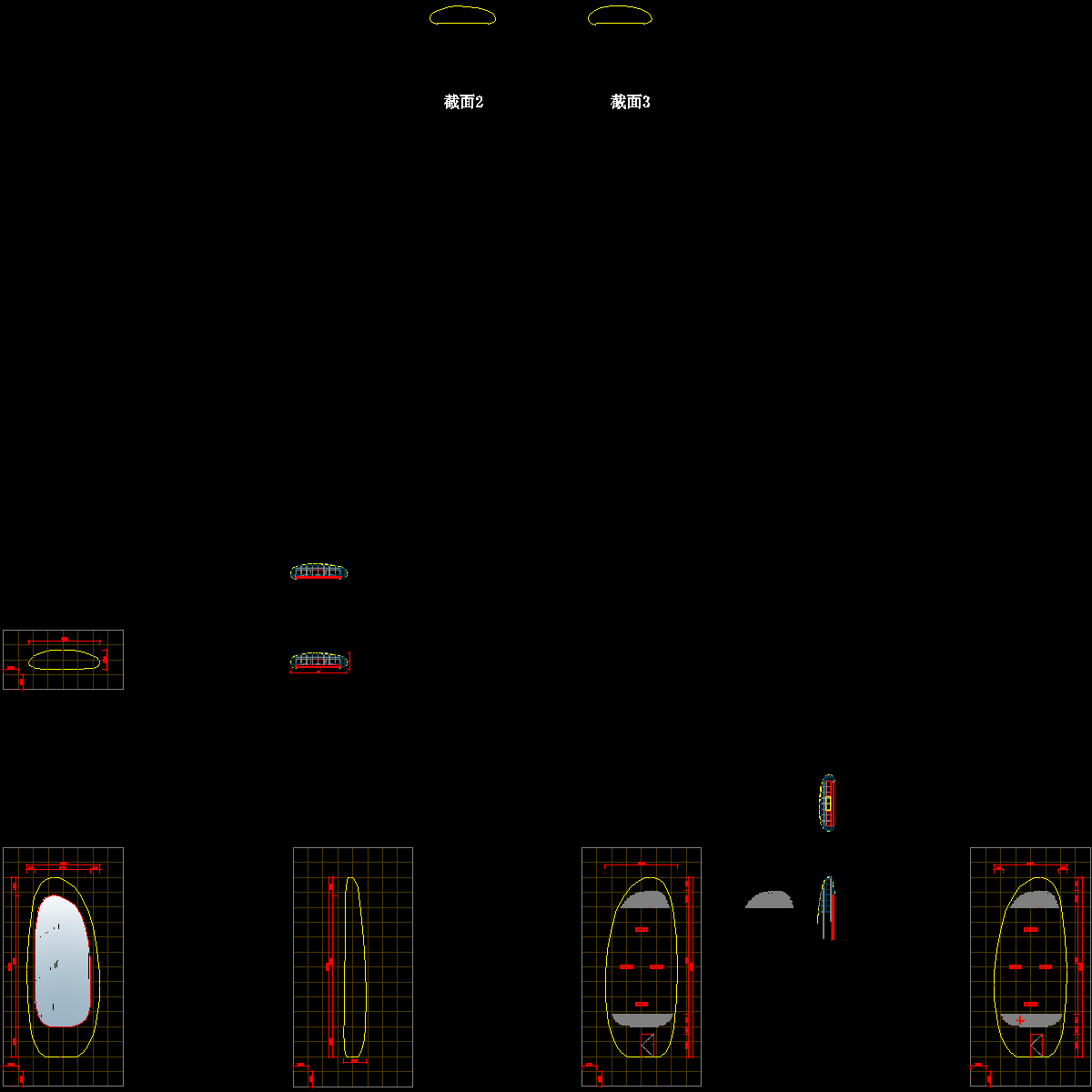

三视图01

室外显示屏三视图

节点大样图

04.20150815.updated.外立面装饰.施工图.dwg

南门奇石g6.dwg

石头0000未改动back_v12.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
