复合土钉墙及桩锚体系深基坑开挖支护专项CAD施工大样图.dwg

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计施工总说明
• 基坑支护结构 平面布置图
• 基坑周边环境及监测平面布置图
• 设计剖面图
• 大样图
• 电梯井支护图
• 土方开挖 工况图

附件详情

基坑开挖深度为0.6~7.6m。基坑周长约670m，基坑侧壁安全等级为二级，使用时限1年。基坑支护设计以复合土钉墙及桩锚结构为主，电梯井基坑采用拉森钢板桩支护。
【设计依据】
《建筑地基基础设计规范》（GB50007-近代）
《建筑基坑支护技术规程》(JGJ 120-近代)
……
【基坑支护】
复合土钉墙：土钉主要采用钢花管土钉；φ550@300水泥搅拌桩，有效桩长6~12m，并沿搅拌桩桩增设竖向微型钢管桩……
支护桩 预应力锚索：支护桩由φ800钻孔桩和φ600@1000双管旋喷桩组成，钻孔桩之间采用双管旋喷桩止水，双管旋喷桩长度为10~16m，预应力锚索采用3×7φ5钢绞线
水泥搅拌桩：φ550@300，桩长12m
拉森钢板桩：钢板桩长6m，咬合打入
20张，编制于近代年。

基坑支护剖面图

复合土钉基坑支护剖面图

土方开挖节点详图

大样图

电梯井基坑支护

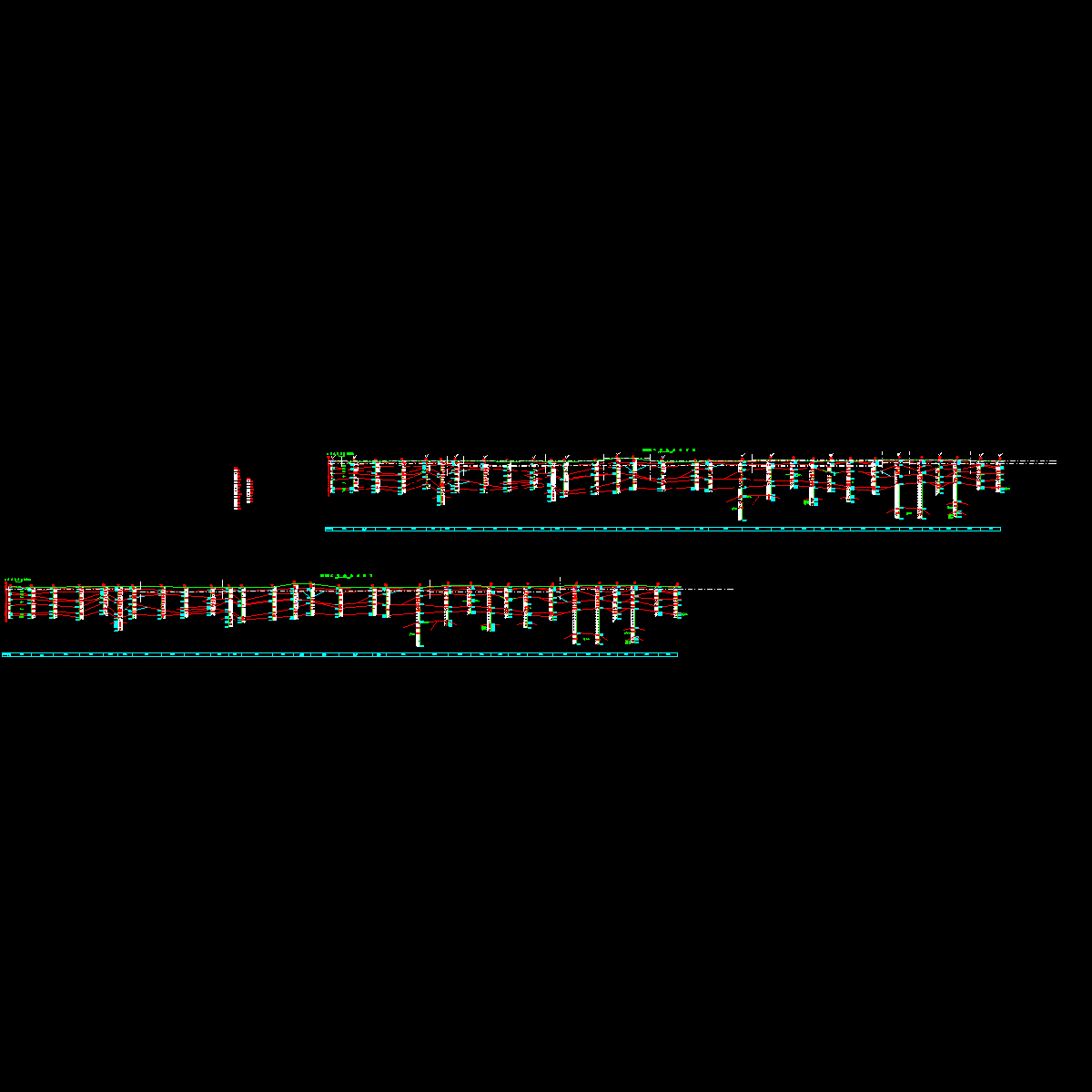

基坑周边工程地质剖面图.dwg

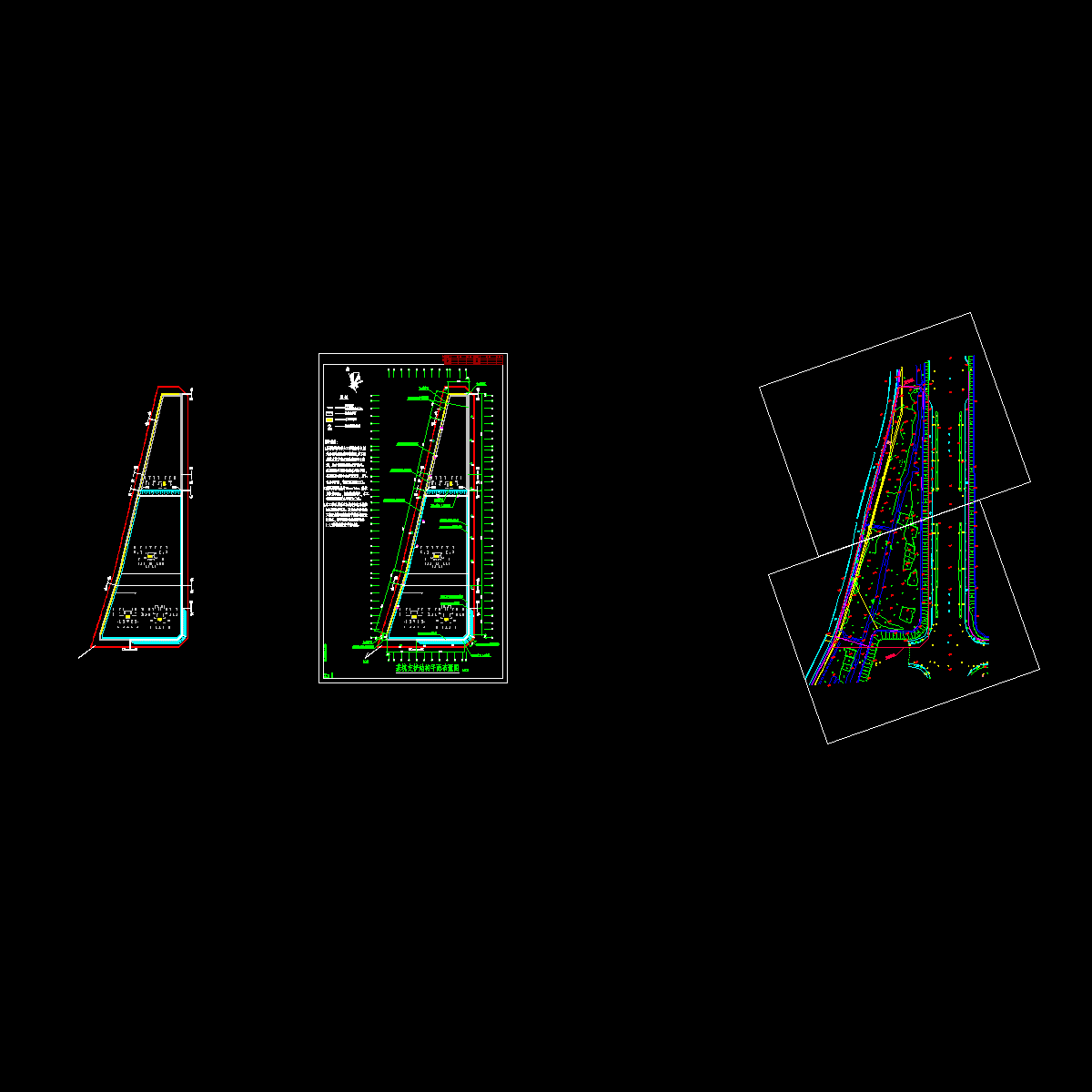

基坑周边建筑物及监测平面布置图.dwg

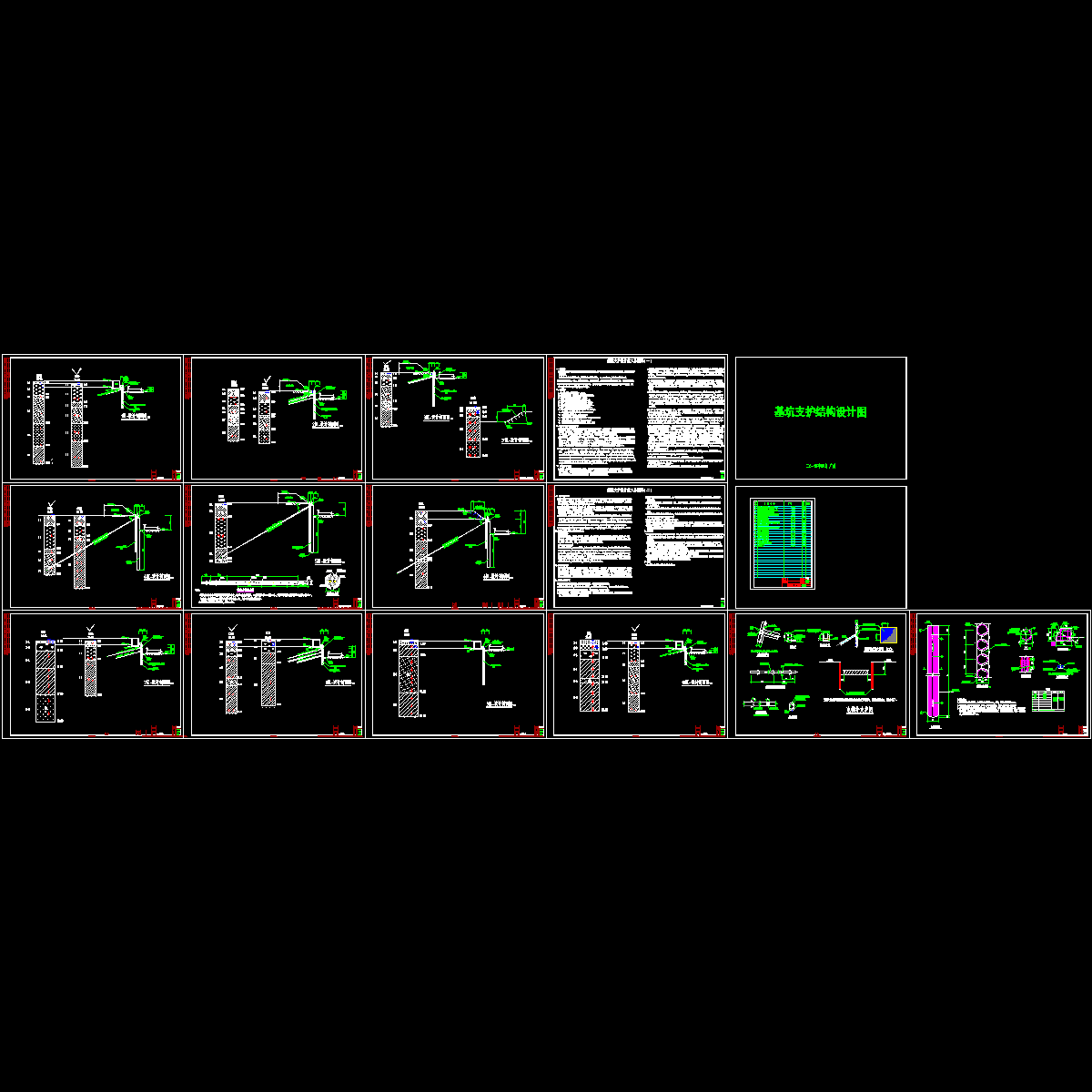

基坑支护剖面图1.dwg

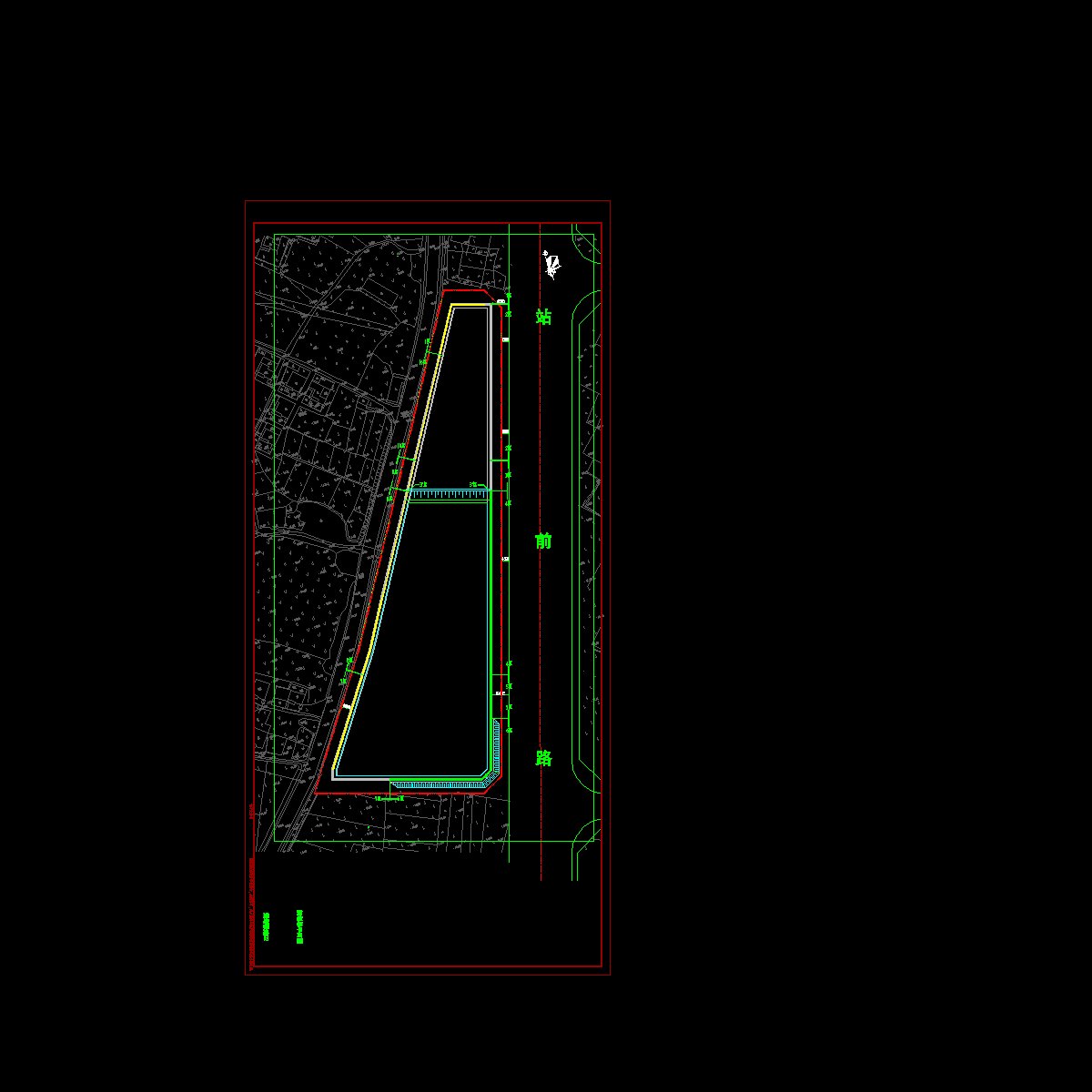

基坑支护结构平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
