一. 设计说明
该项目需按照国家现行有关规范、规程的要求进行：
《建筑设计防火规范》（GB 50016-2014）[2018版]
《压缩空气站设计规范》（GB50029-2014）
《工业金属管道设计规范》（GB50316-2000）[2008版]
《特种设备目录》（2014第114号文）
2. 根据工程的需求及业主的要求,生产厂房设备机房内设三台75kW的水冷微油螺杆式空压机（其中一台为变频），二用一备，后处理选用三台处理气量为11.0m3/min的冷冻式干燥机、三只除油过滤器、三只前置过滤器、三只后置过滤器、一只容积为4m3的缓冲罐和一只容积为4m3的储气罐。空压机额定工作压力0.85MPa，额定流量为11.0m3/min。设备参数详见设备一览表S5748SR-01-001。空压机采用水冷，冷却水由暖通专业提供。
3. 压缩空气管道自储气罐接出后分两路，一路接至生产厂房一层供生产使用；另一路接至二层供实验室使用。经系统处理后的压缩空气质量为：压力露点是3°C，含油量：≤0.01mg/m3，含尘量为0.01μm，满足该项目用气品质需求。
4. 空压机房的压缩空气管道根据业主要求采用'无缝铝合金挤压管'GB/T4437.1-2000，材质为AL。排水管道采用'低压流体输送用镀锌焊接钢管'GB/T3091-2008，材质为Q235B。冷却水管道采用'输送流体用无缝钢管'，符合GB/T8163-2018，材料为20#碳钢.
5. 图中所注标高均以1#车间一层室内地坪±0.00标高为基准,管道所注标高为管中心标高.
内容展示：
空压机房冷却水管平面布置图
空压机房排水管平面布置图
空压机房设备平面布置图
空压机房压缩空气管道平面布置图
生产车间一层压缩空气管道平面布置图
压缩空气系统流程图

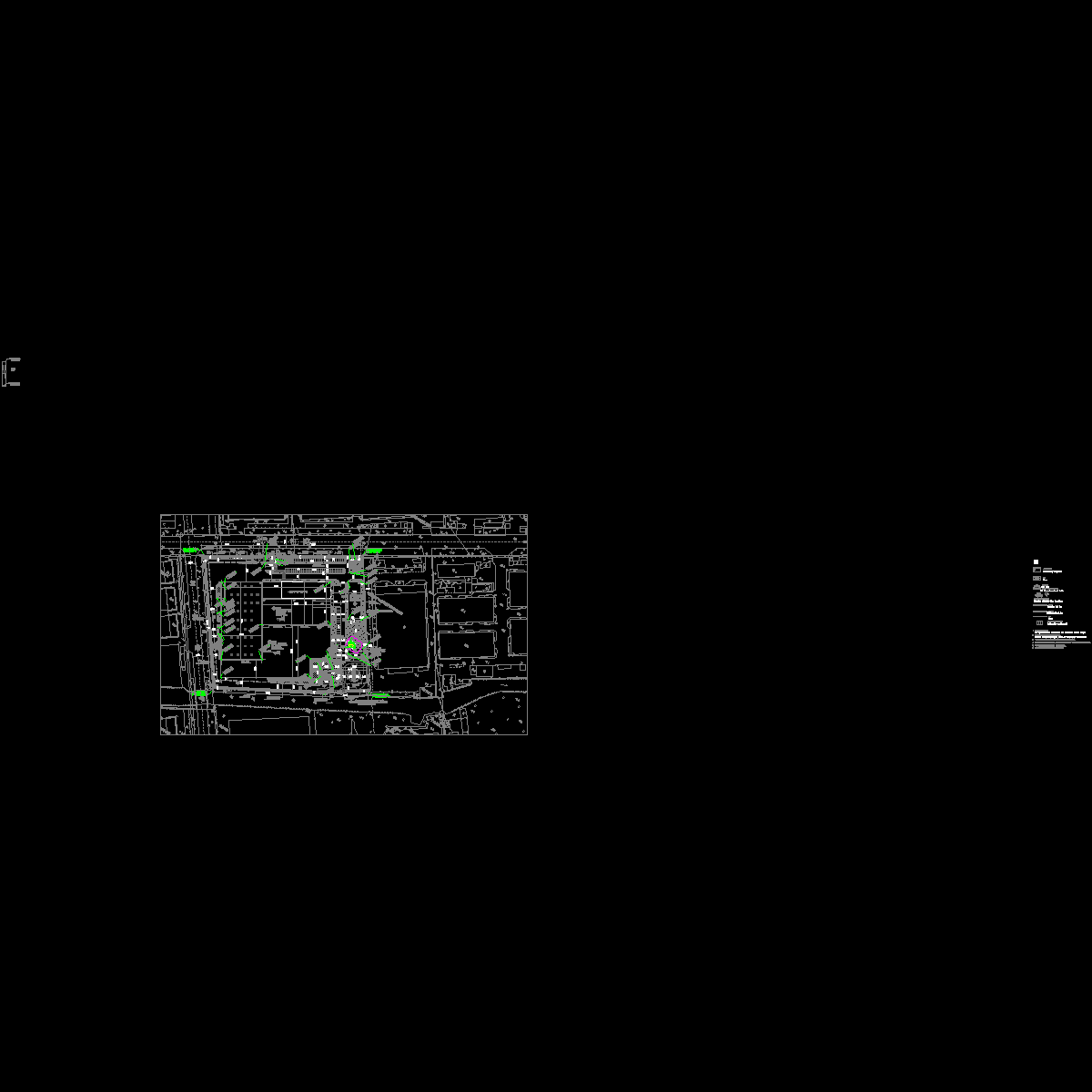

s5748sr-00-101 outdoor diesel generator layout & design and construction description.dwg

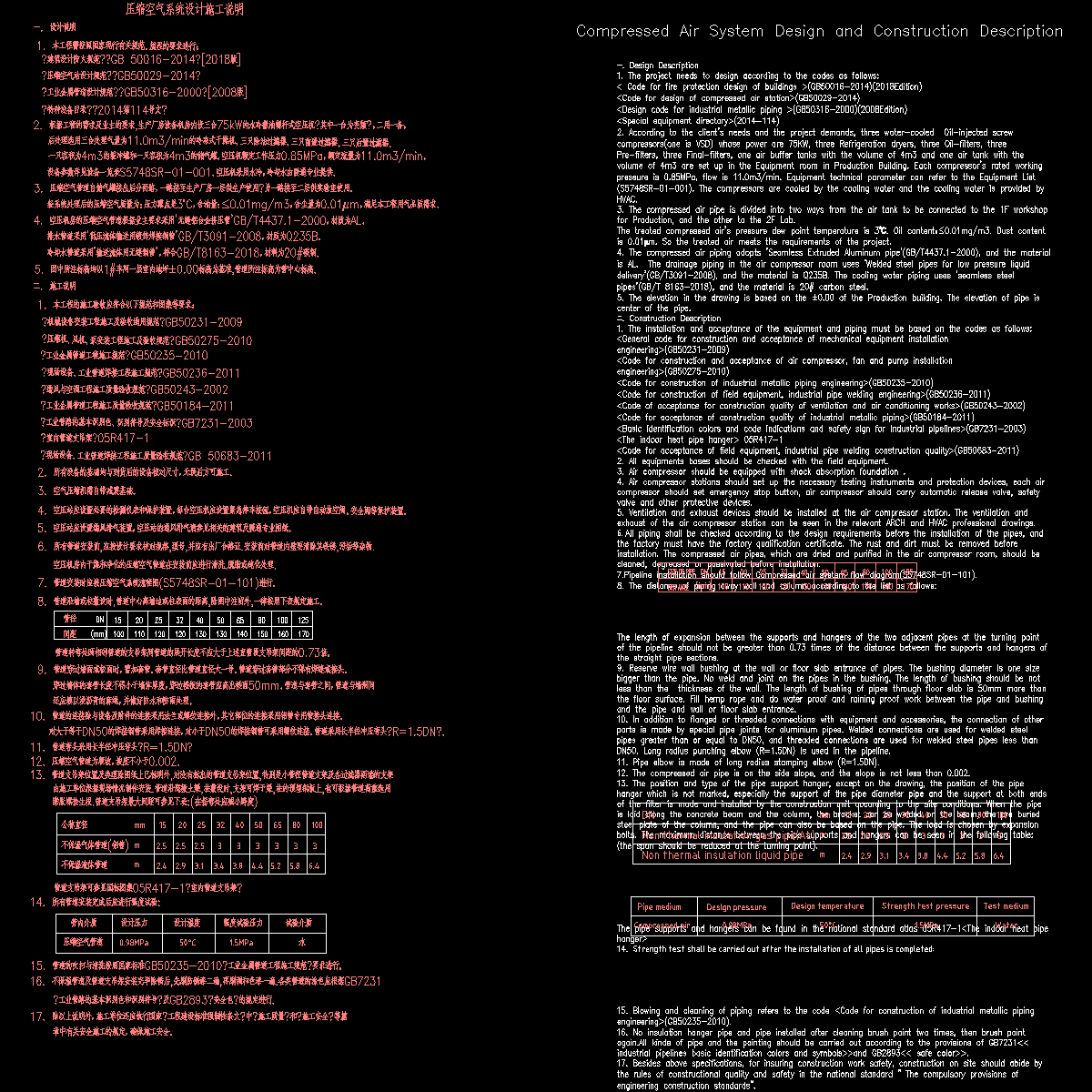

s5748sr-01-003 compressed air system design construction description.dwg

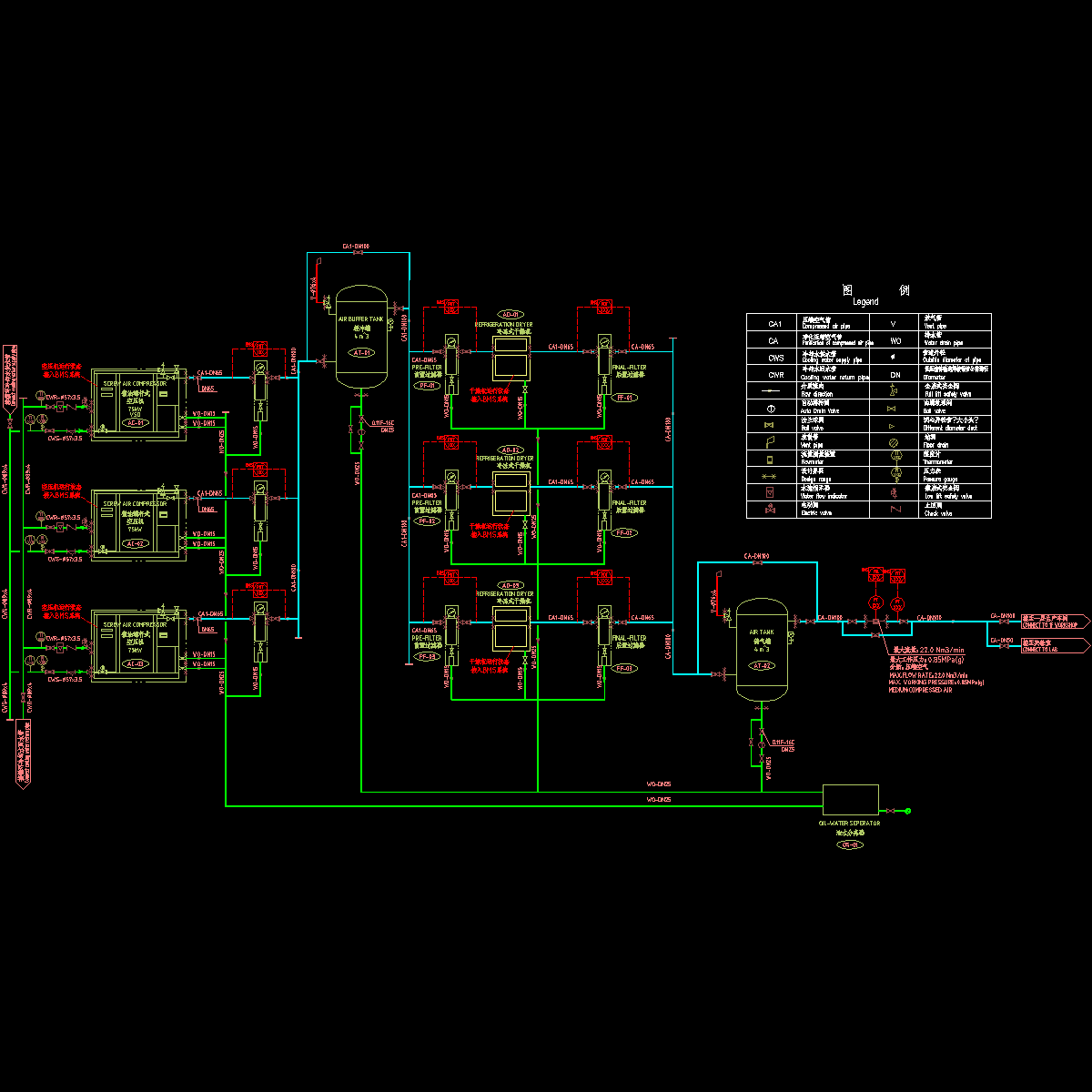

s5748sr-01-101 compressed air system flow diagram.dwg

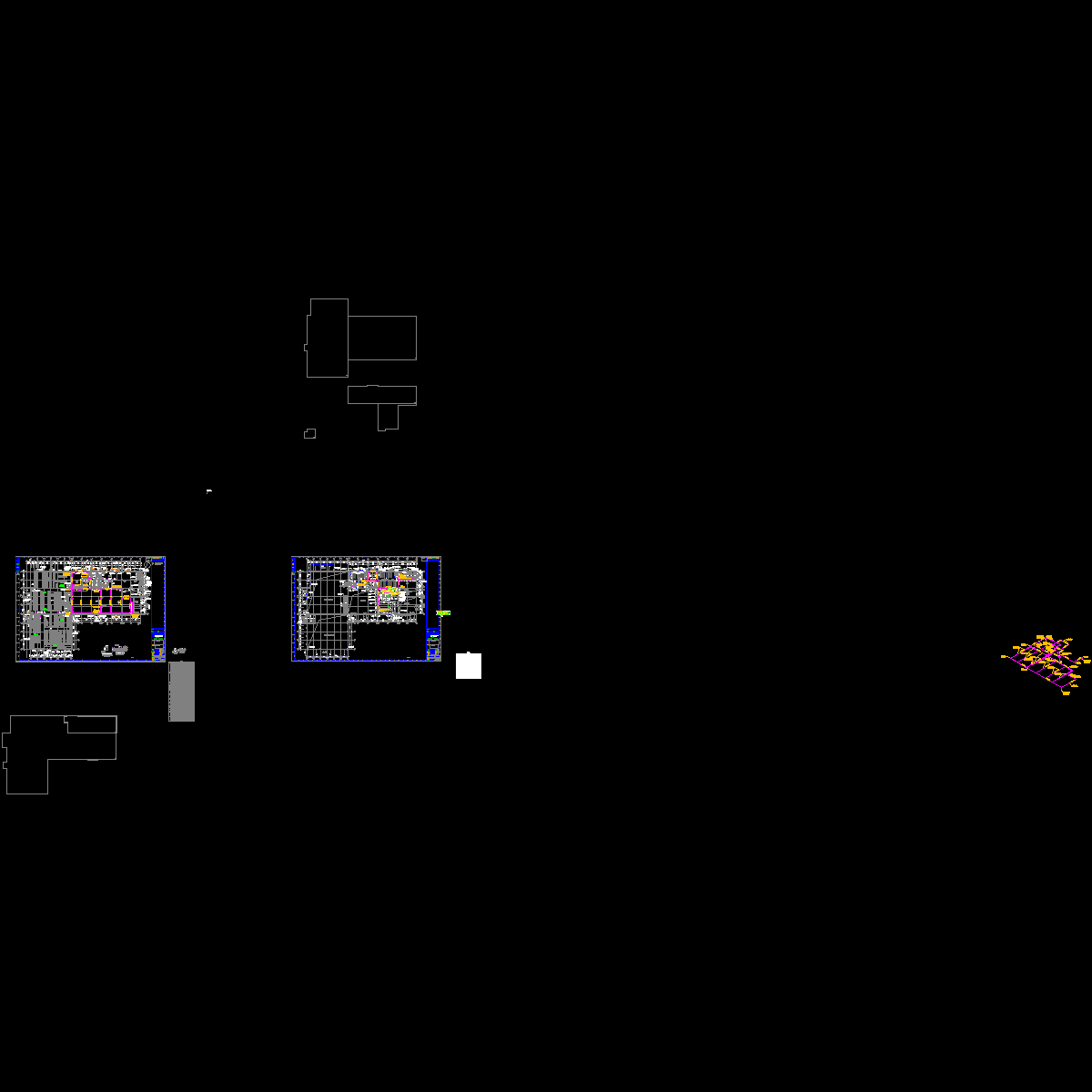

s5748sr-01-201、301-307.dwg
以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
