一份大型楼盘3层售楼处电气CAD施工图纸(入侵报警系统)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2788.95平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 节点大样：等电位联结
• 负荷等级：一级
• 项目所在地：辽宁
• 强电设计：低压配电,电气照明,接地安全
• 弱电设计：入侵报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 配电箱系统 图
• 3、电话,网络,有线电视系统图
• 4、数码式可视对讲,入侵报警系统
• 5、 照明平面图
• 6、地下插座，风机盘管平面图
• 7、屋面空调机组平面图
• 8、地下应急疏散照明，消火栓平面图
• 9、一层接地平面图
• 10、 弱电平面图
• 11、监控平面图

附件详情

该附件是某大型楼盘三层售楼处全套电气施工图纸，总共22张，工程总建筑设计面积：2788.95平方米，建筑设计结构形式: 框架结构；建筑耐火等级:一级；设计使用年限:50年；抗震设防烈度:七度。
电气设计包含配电系统设计、动力、一般照明、防雷接地、电话系统、对讲、有线电视系统、宽带网络系统、监控系统等。

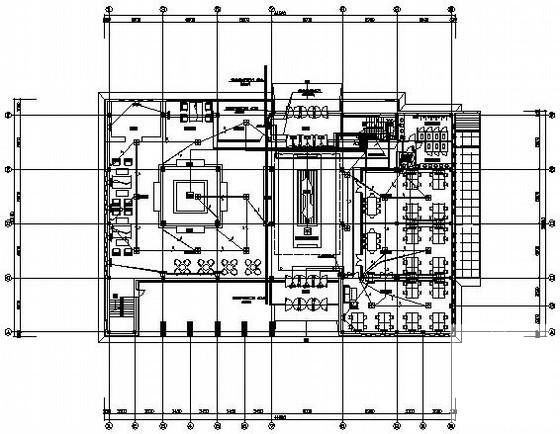

第 1 张图

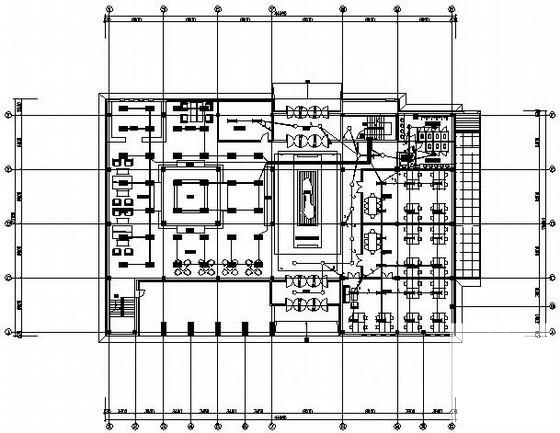

第 2 张图

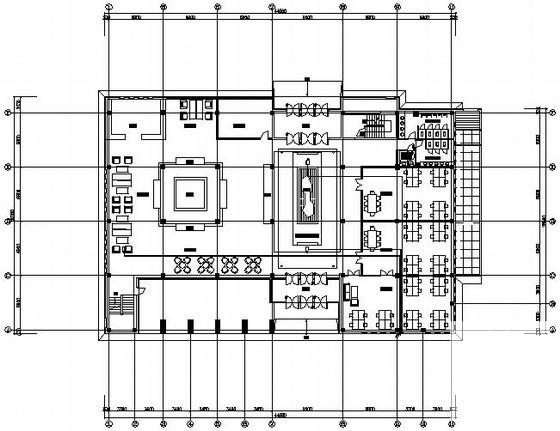

第 3 张图

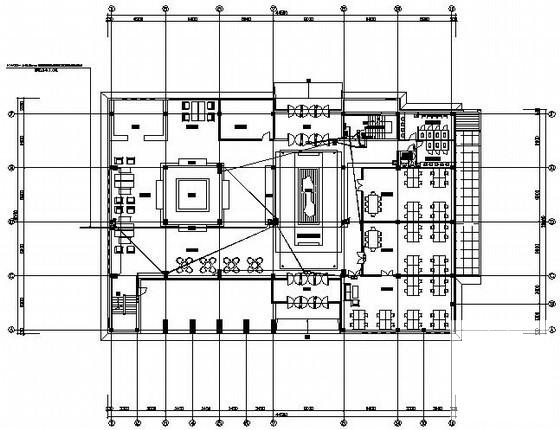

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 09:14:47上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
