一份带吊车带附跨厂房结构设计方案CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

某带吊车带附跨厂房结构设计图
该资料为：某带吊车带附跨厂房结构设计图
该项目为厂房，总长度108000米,总宽度42000米（轴线间距），2连跨第一跨跨度为24.0m,第二跨为18.0米低跨，柱距为 6m.内设额定起重量为 5、20、32吨、工作级别为A4-A5的吊车。
该资料包含：
结构设计总说明、基础平面布置图、基础详图、锚栓定位图、结构平面布置图、屋面檩条布置图、柱间支撑布置图、柱间支撑详图、钢吊梁平面布置图、墙面檩条布置图、刚架图、构件详图共14张图纸。

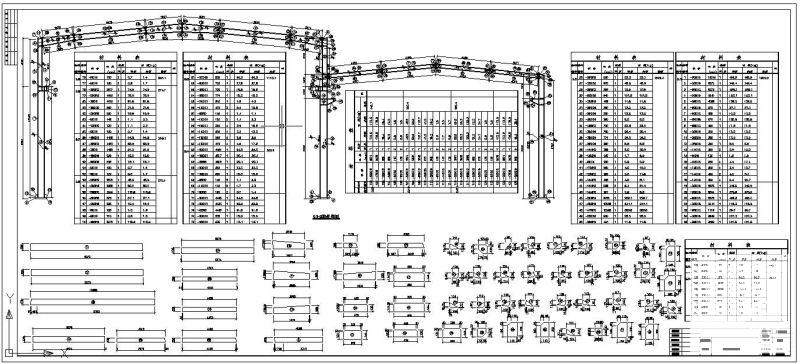

第 1 张图

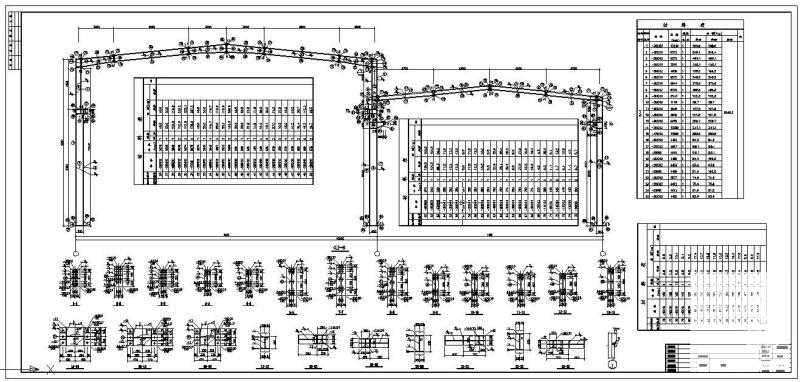

第 2 张图

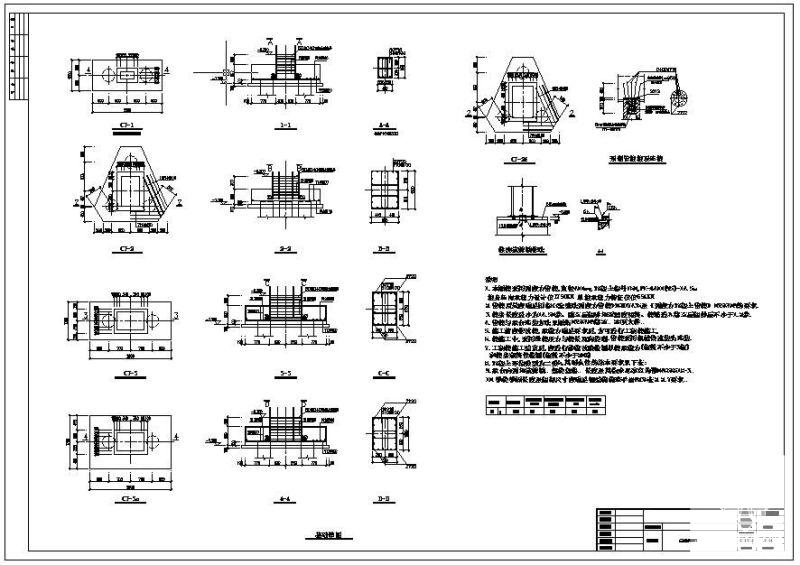

第 3 张图

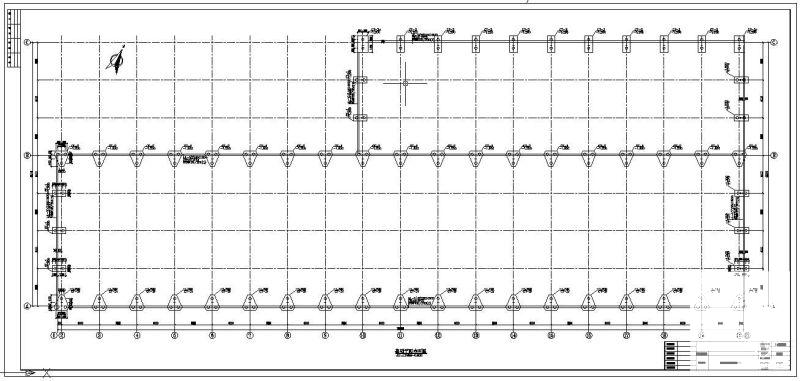

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
