[CAD]高层住宅楼建筑地暖系统设计图纸（给排水设计）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：13132.72平方米
• 建筑地上层数：17层
• 建筑地下层数：2层
• 图纸设计深度：方案(初设图)
• 参考图纸：8张
• 设计年代：近代
• 设计内容：采暖
• 冷热源：市政热网
• 采暖系统：热水辐射
• 项目所在地：山东

附件详情

• 设计说明
• 分水器安装大样图
• 地板辐射采暖盘管安装大样图
• 地暖平面图
• 采暖系统图
• 给水系统图
• 给水流程图
• ......

附件详情

一、项目概要：
该项目为住宅1号楼，建筑面积为13132.72平方米。其中：地下建筑设计面积：1190.54平方米，住宅建筑设计面积：10922.89平方米；商业建筑面积为：606.97平方米。建筑层数：地上十七层，地下二层......
二、热源：
热源为小区换热站提供的50/40°C热水，采暖系统不分区，本楼采暖由小区供热管道提供。耗热量：413kw，资用压力45kPa。采暖热指标为32w/m ......
三、采暖系统：
采用低温地板辐射冷暖系统......
五、给排水系统：
1.生活用水量标准: 200L/人.天，3.2人/户，小时变化系数2.5，使用时间24h。
2.排水量69M /d，排水体制为合流制，生活污水经化粪池进行初级处理后接院区排水管网......

图纸共8张。

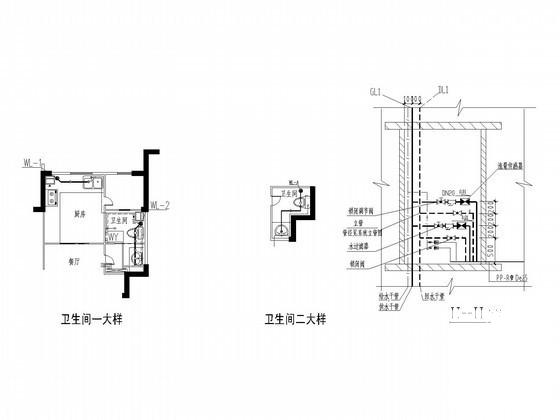

水大样图

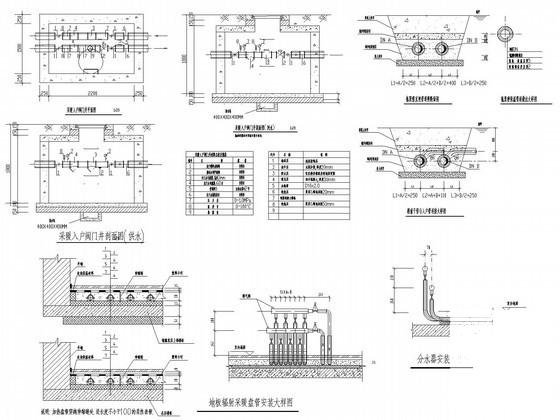

水暖大样图

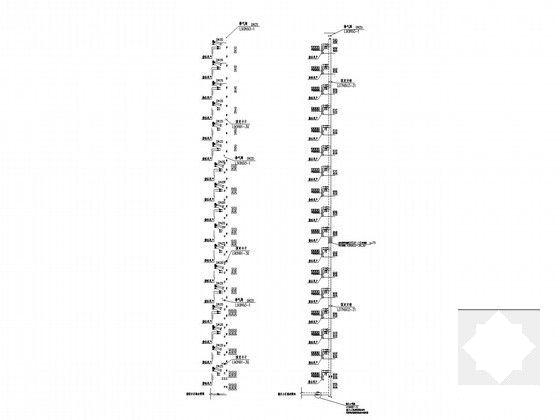

水暖系统图

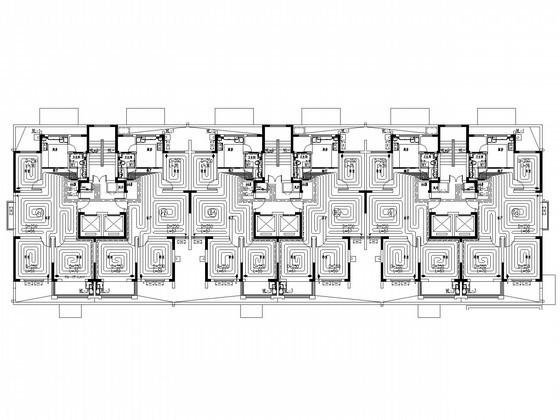

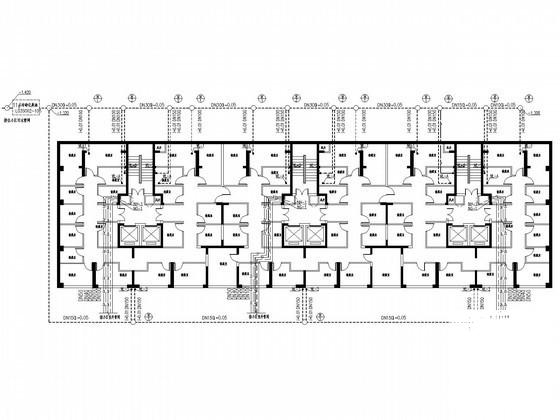

水管平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 15:52:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
