一份钢结构新建厂房及办公楼结构设计方案CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 结构最大跨度：18m
• 抗震设防烈度：6度抗震
• 风压：0.37kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目为全钢结构设计图纸，左边部分为厂区夹层办公楼，右侧区域带行车的生产区。

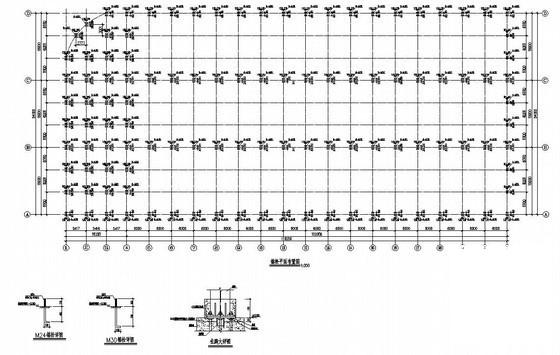

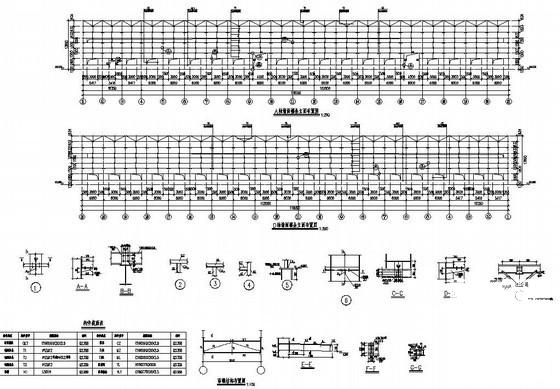

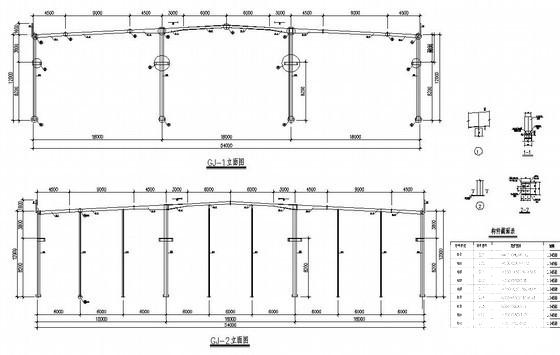

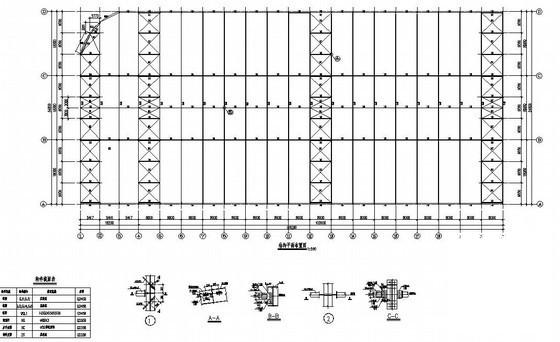

该资料包含：钢 结构设计说明 ，基础设计说明，基础平面布置图，锚栓平面布置图，结构平面布置图，结构立面布置图，屋面檩条平面布置图，墙面檩条布置图，雨棚结构布置图，GJ1,2大样图， 节点详图 ，平台梁 平面布置图 等
共14张图纸。
