[CAD]排架结构增资扩建联合厂房结构图纸（轻型钢屋面）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：排架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

该项目是南通某联合厂房项目，钢筋混凝土排架结构，抗震设防烈度为7度，第二组，场地为Ⅲ类，地基基础设计等级为丙级，预制桩加独立承台基础。

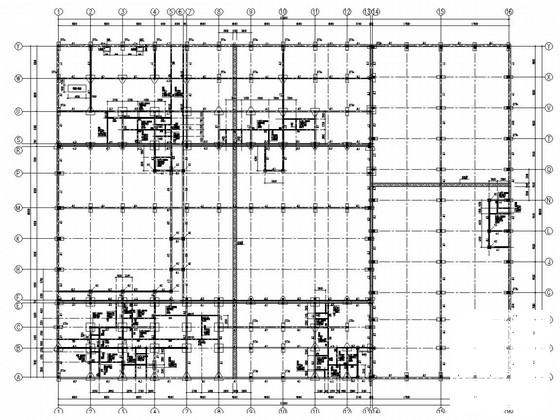

包括：结构设计总说明，桩位布置图，基础平面图，承台详图，办公辅房各层柱布置图，车间及办公部分各层柱布置图，生产厂房柱布置图，生产厂房梁配筋图，生产厂房屋面结构布置图，屋面檩条布置图，刚架布置图，仓库柱布置图，仓库梁配筋图，仓库屋面檩条布置图，仓库刚架布置图次构件详图，收边详图，楼梯结构图等共计29张图。
2月。

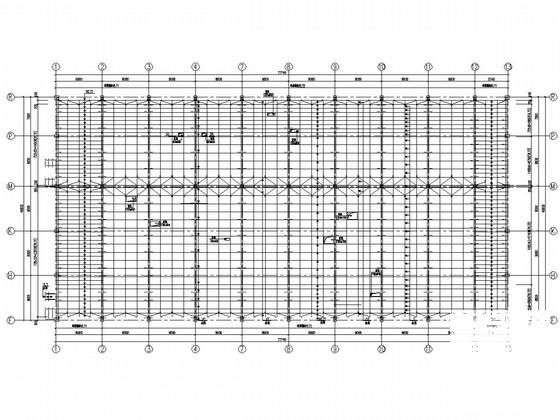

生产厂房屋面檩条布置图

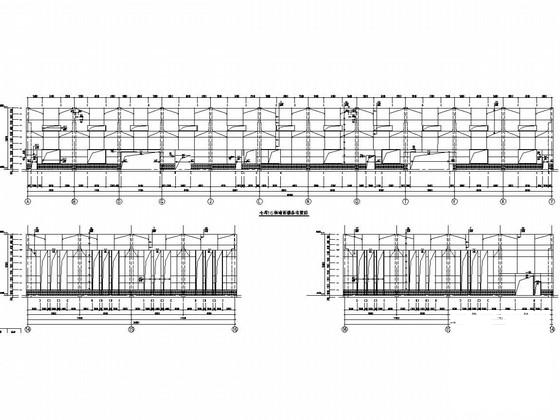

墙面檩条布置图

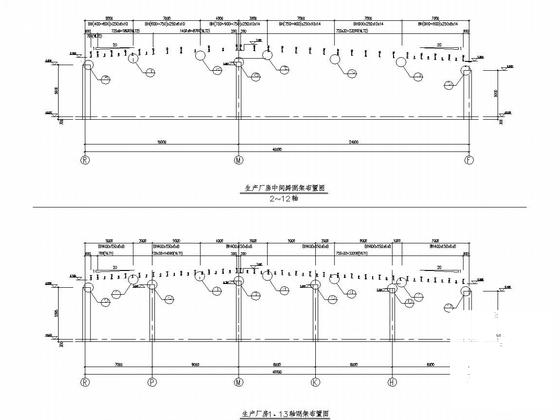

刚架布置图

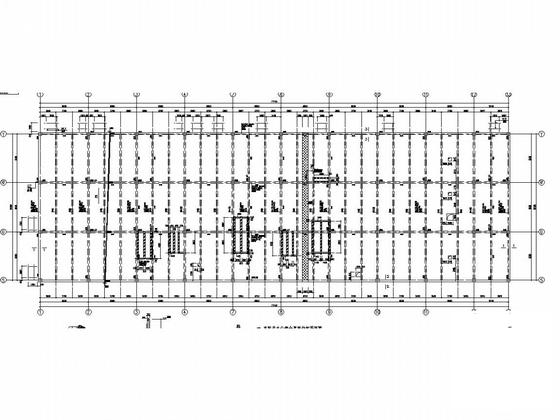

车间及办公部分屋面结构平面图

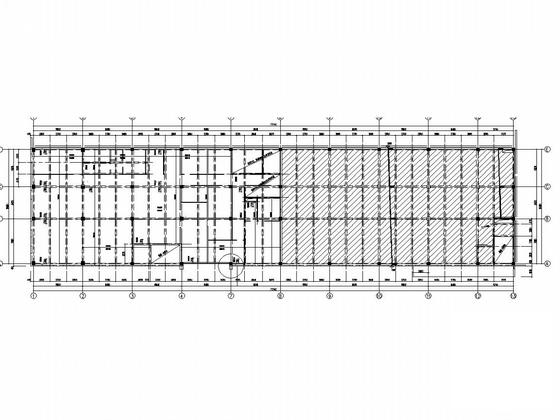

办公辅房二层板配筋图

构造详图

次构件详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 20:42:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
