体育广场施工CAD图纸全套

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度 ：施工图
• 项目地址：广东
• 图纸设计风格：现代风格
• 图纸设计格式：CAD2000
• 参考图纸：55张
• 景观设施：亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,大门,栏杆,树池花坛花钵,水景设计,景观照明,自行车棚,停车场,公用电话,公用厕所,标识系统,铺装设计,健身运动设施

附件详情

广东某体育广场施工图：55张
内容包含：封面、总平面、园路、树池、挡墙、景墙、景亭、园路、廊架、停车场、路牙、台阶、暗沟、绿化设计等。

2

3

4

线型设置.dwg

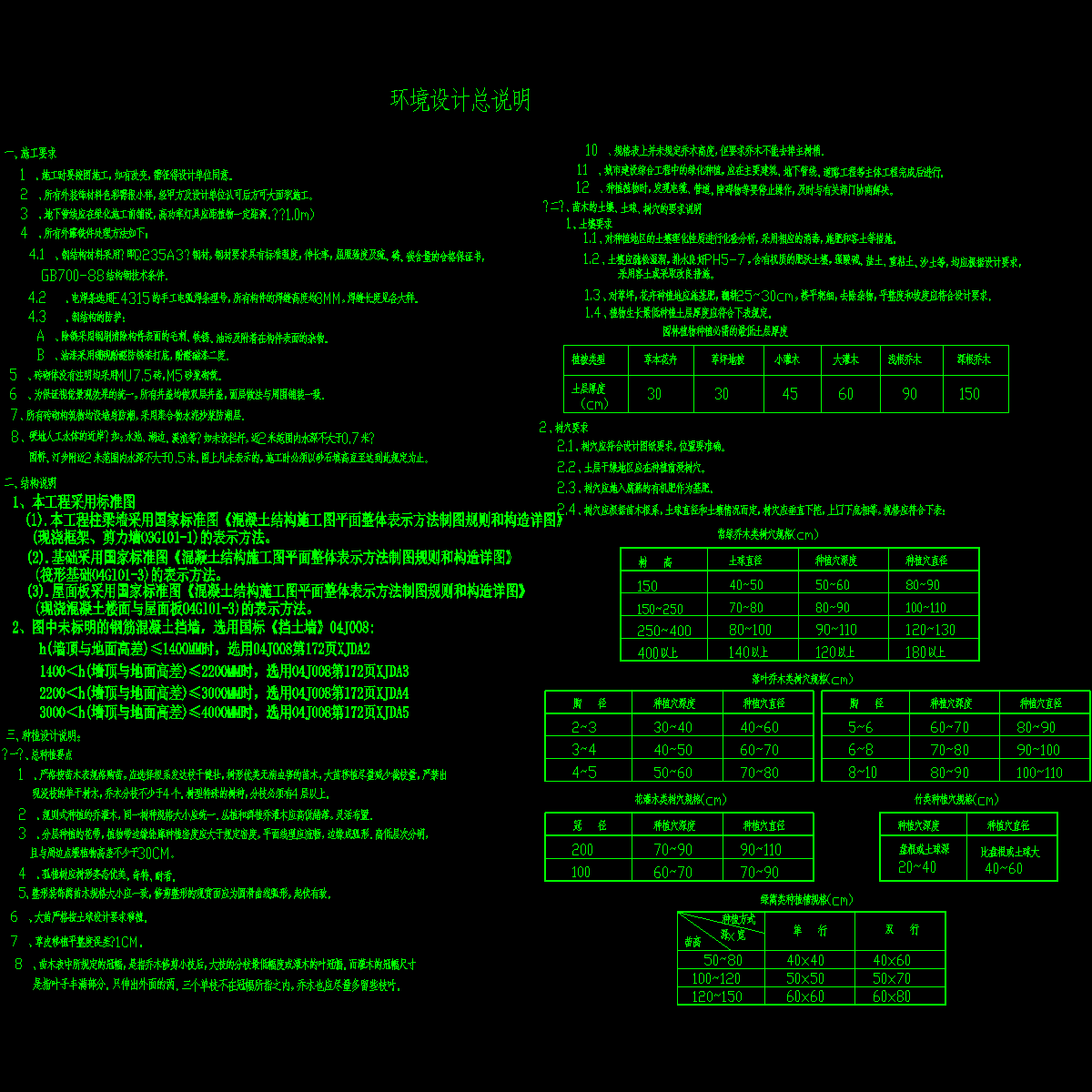

02设计总说明.dwg

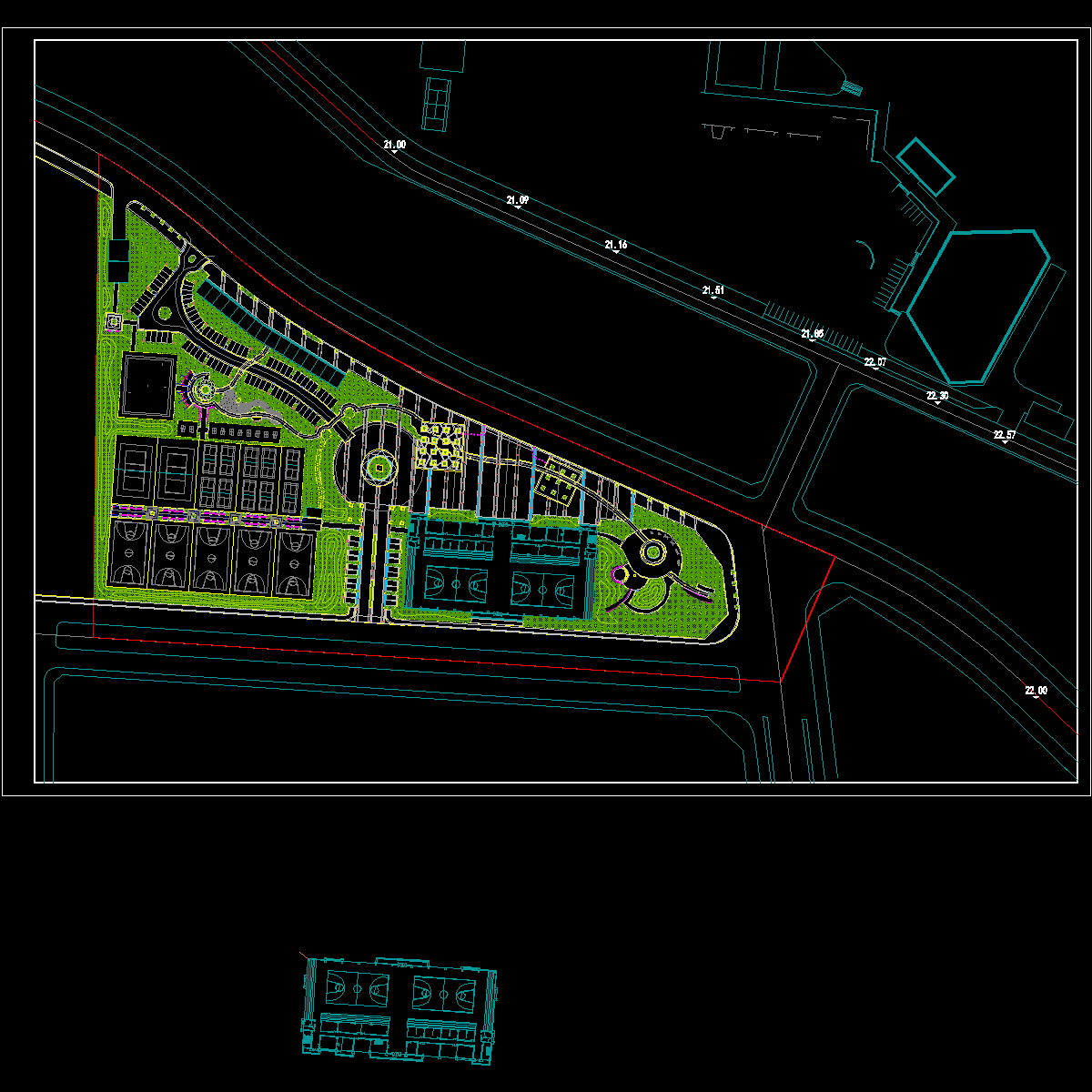

03-06总平面.dwg

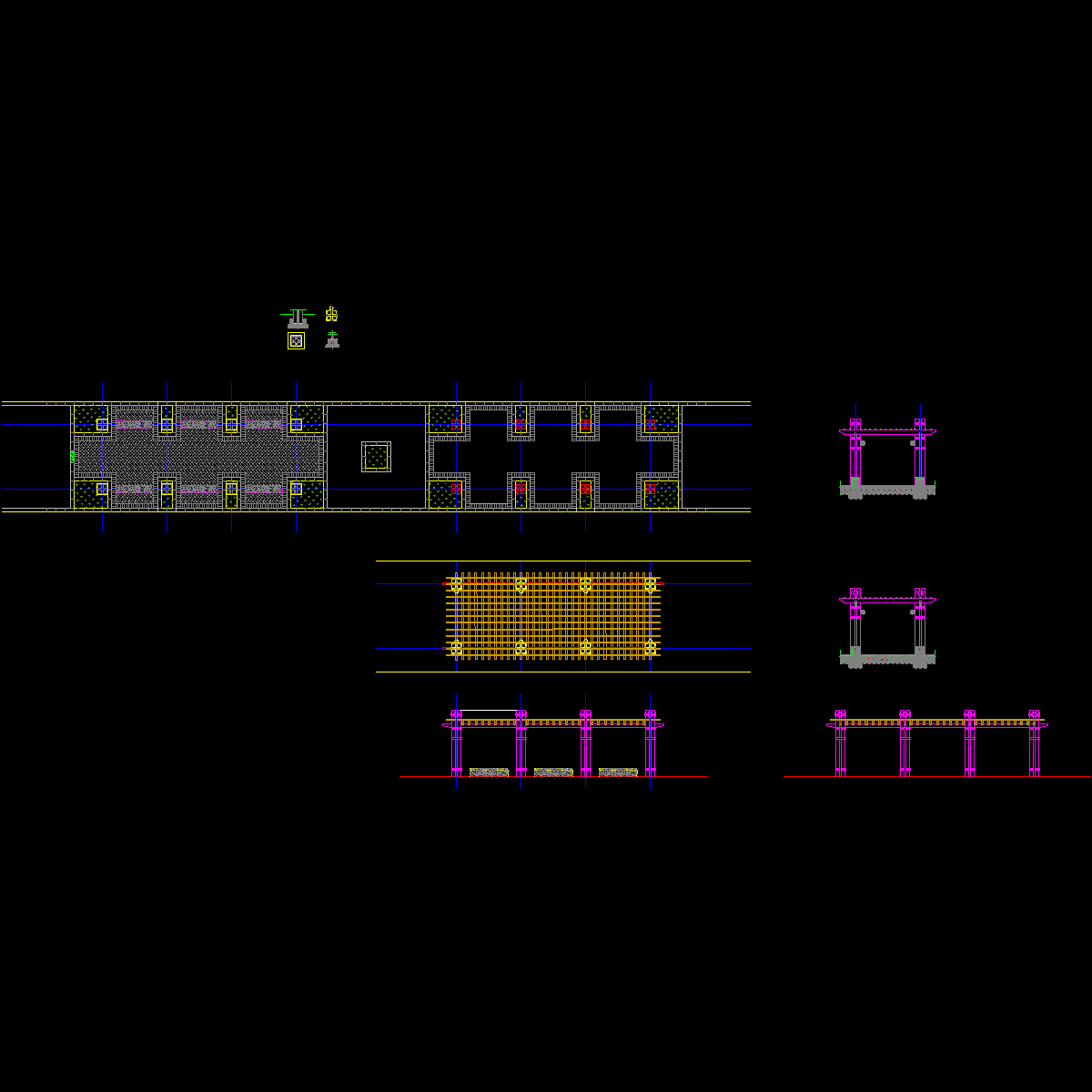

18-19廊架一详图.dwg

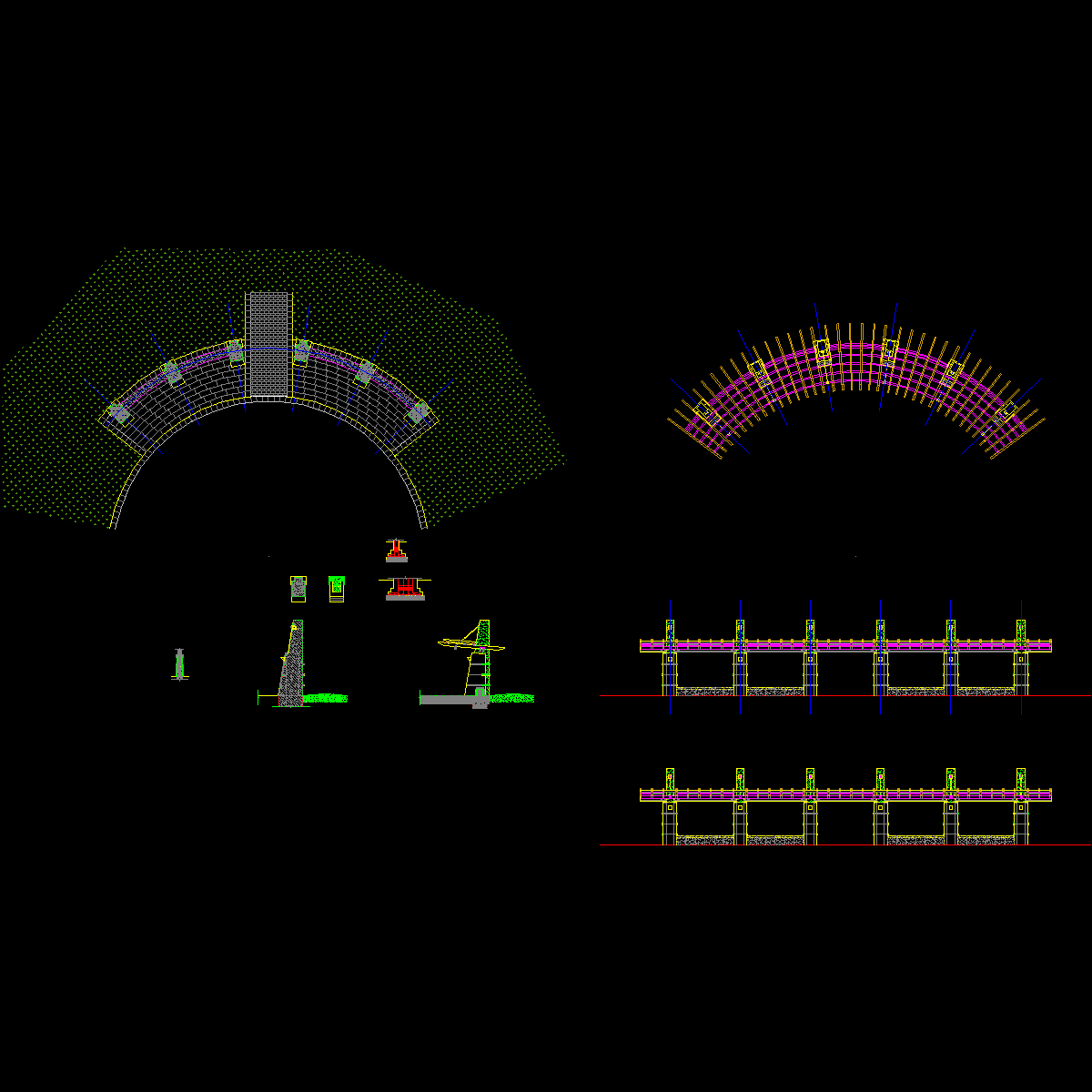

20-21廊架二详图-.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
