[CAD]高层住宅楼土方开挖施工方案

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制说明：
• 二、编制依据：
• 三、项目概要
• 四、该项目基坑开挖及基坑支护特点
• 五、基坑开挖及基坑支护施工总体布署
• 六、施工顺序：
• 七、施工准备工作
• 八、基坑 土方开挖 施工方案
• 九、基坑支护施工方案
• 十、管理措施
• 十一、附图

附件详情

三、项目概要
1、工程建设地点及设计概况
兰州**高层住宅楼（A）塔楼、（B）塔楼均为地上三十层，地下二层，建筑总高度96m，钢筋砼剪力墙结构，总建筑面积约38000m2。（A）、（B）塔楼地下二层为人防层，地下一层为车库，工程为一类建筑，建筑使用年限50年。
2、工程地质及水文概况：
根据甘肃土木科学院近代年8月所做：兰州铝厂职工集资住宅楼《工程地质勘察报告》，本建筑场地地层自上而下依次为：
①杂填土：主要由黄土、砂、砾石及生活垃圾和建筑垃圾组成，层底标高：－1.20～－2.90m。（±0.000相对应的绝对标高为1570.800m，自然地坪的绝对标高平均值为1570.600m）。
②黄土状粉土（第一层）：褐黄色，坚硬～硬塑，稍湿。局部含有少量的中、细砂及卵石透晶体。属Ⅲ级自重湿陷性场地，层底标高：－14.50～－18.30m。
③黄土状粉土（第二层）：褐黄色，饱和、软塑、局部流塑，不具湿陷性，层底标高：－23.30～－29.80m。
④卵石层：杂色、密实，颗粒级配不均匀，卵石间由砂土填充，层厚5.10～6.40m，地基承载力特征值fak＝500kPa，极限端阻力标准值为8000kPa。
⑤砂岩：红褐色，中～细粒结构，地基承载力特征值fak＝400kpa。
本场地在勘察期间的勘察深度范围内有地下水，属潜水类型，勘察期间（近代年8月）实测稳定水位埋深为地表下14.90～15.60m，该场地地下水对混凝土结构具有强腐蚀性，对混凝土中的钢筋具有中等腐蚀性，对钢结构具有中等腐蚀性。
四、该项目基坑开挖及基坑支护特点
（一）根据工程设计及现场实际情况，该项目场地自然地坪标高平均值为-0.600，坑底设计标高分别为-5.800m及-10.450m，故基坑实际开挖深度为5.200m及9.850m。
（二）该项目基坑最大开挖深度达9.850m，根据《建筑地基基础工程施工 质量验收 规范》中关于土方开挖工程的边坡值的要求，本场地基坑开挖的边坡值应为1：1，根据基坑与临近建筑物的实际距离，大部分边坡无法满足1：1的边坡值要求,故本基坑按现有实际条件开挖后，必须对基坑采取有效支护措施,方可进入下一道工序。

2

3

住宅楼基坑开挖图07-3.6.dwg

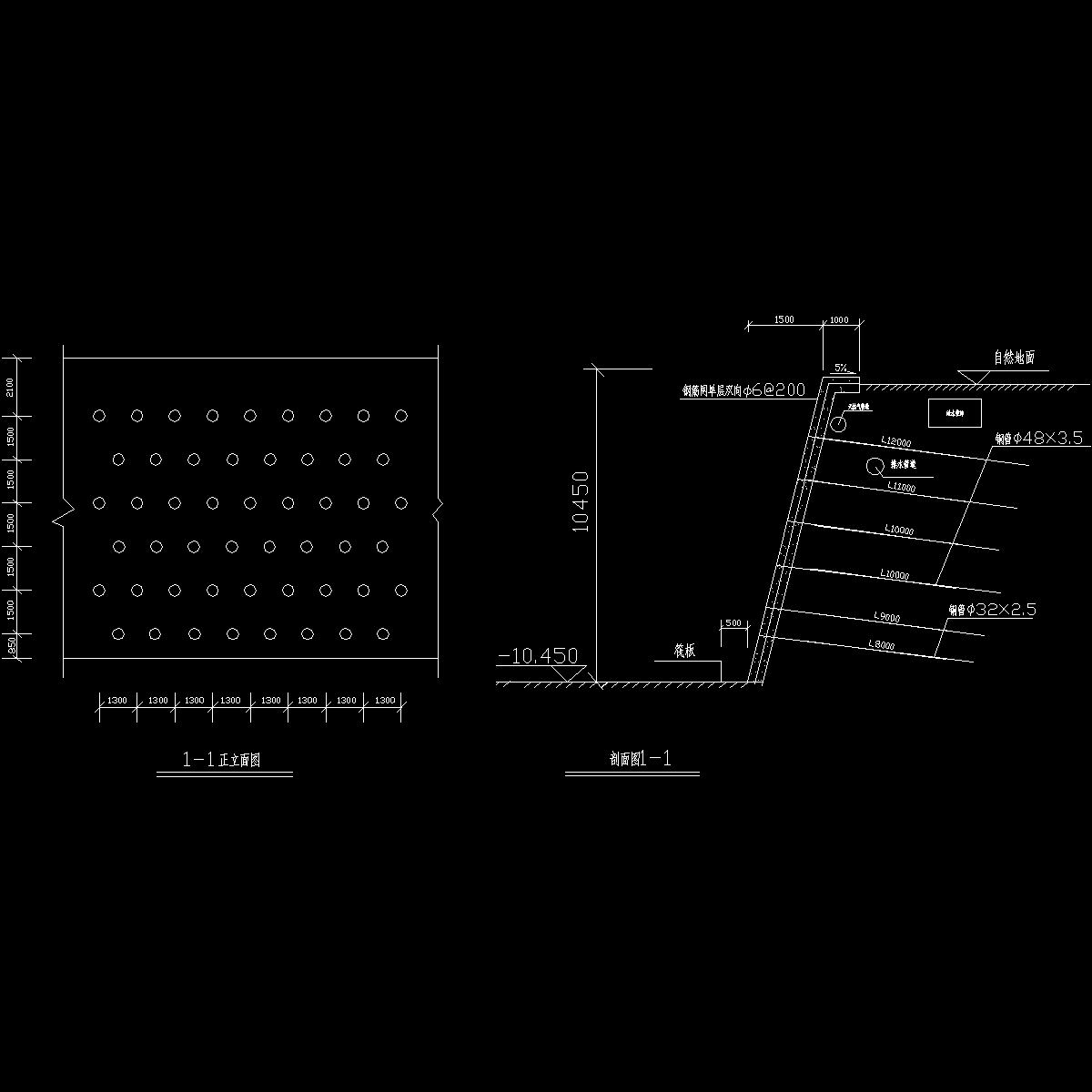

1-1图.dwg

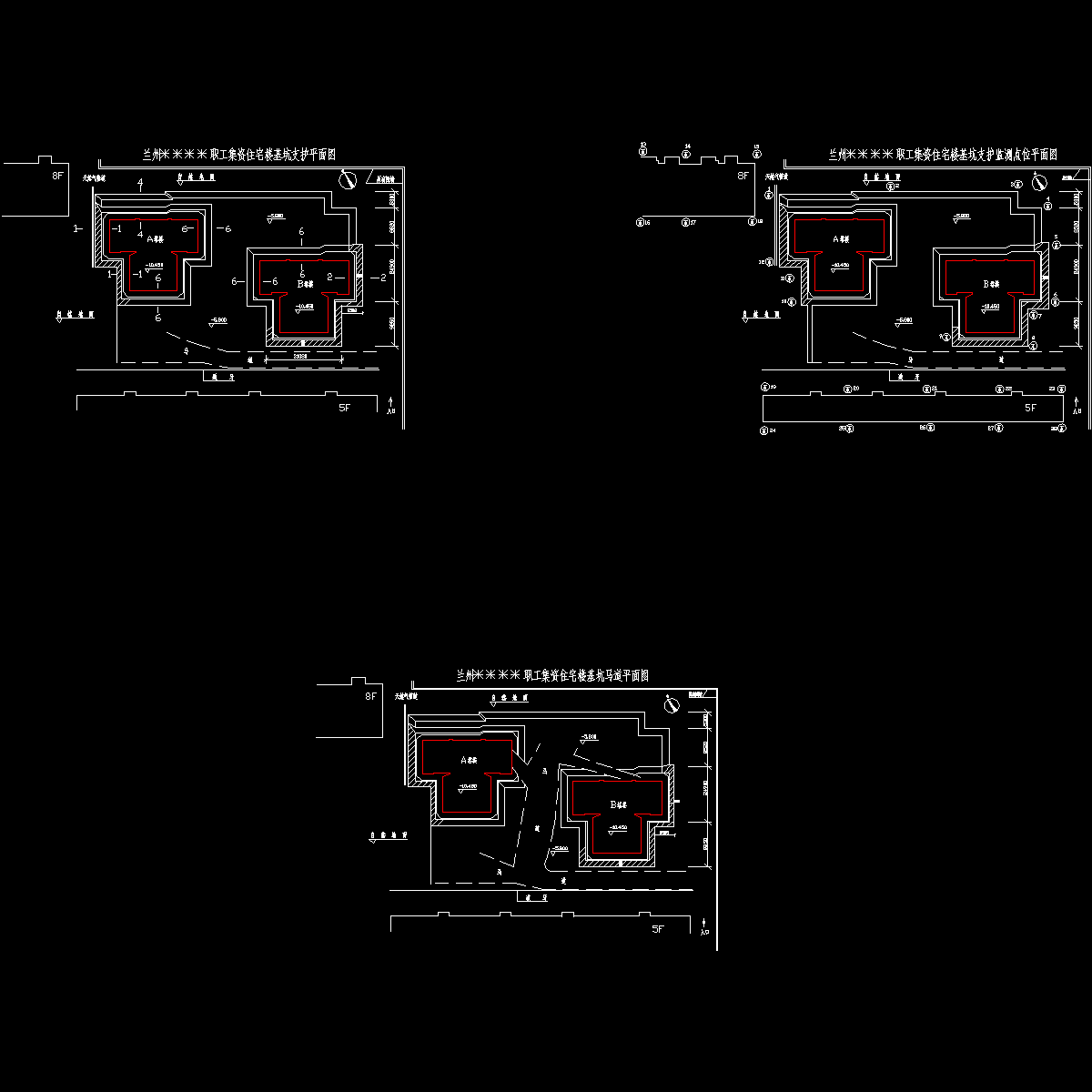

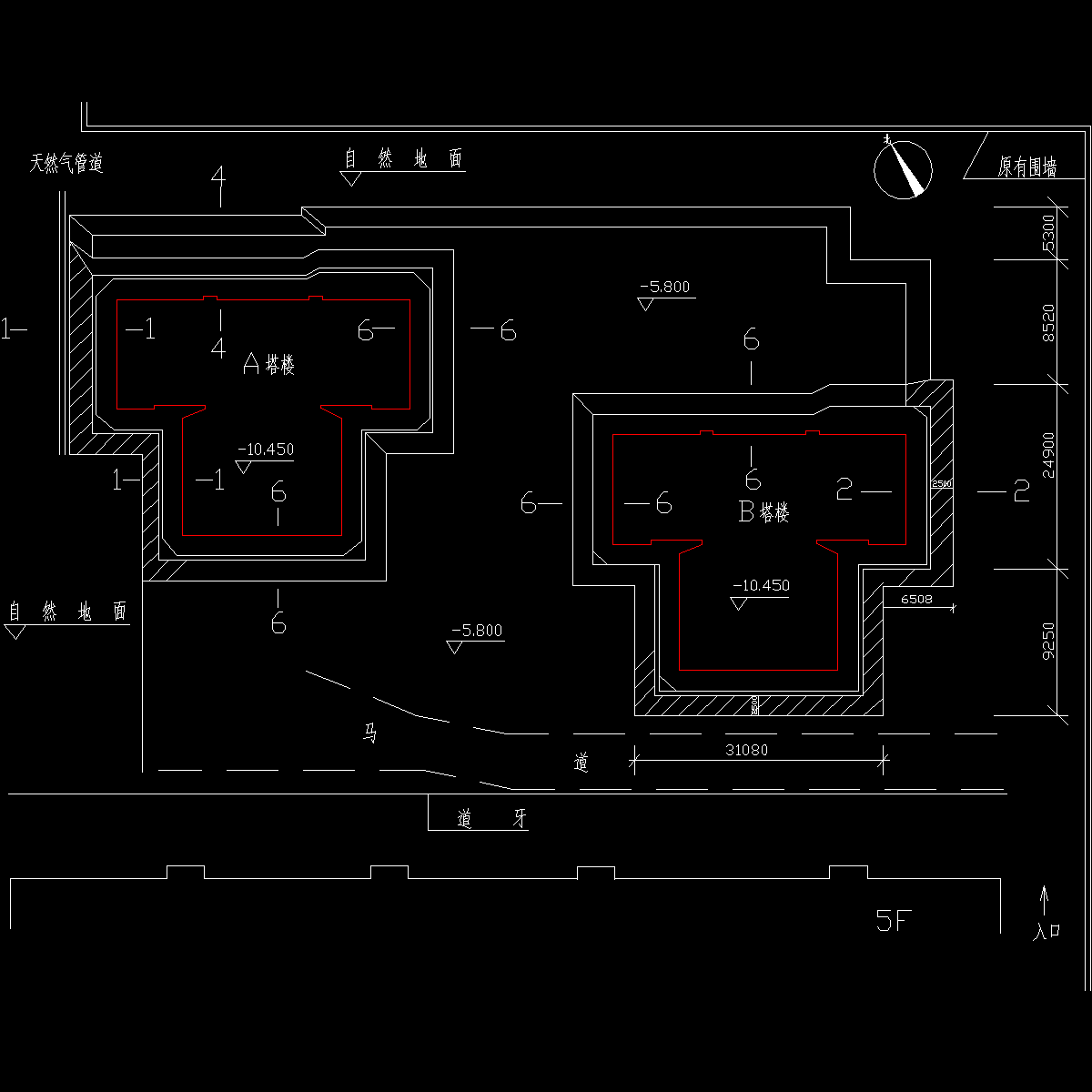

基坑图.dwg

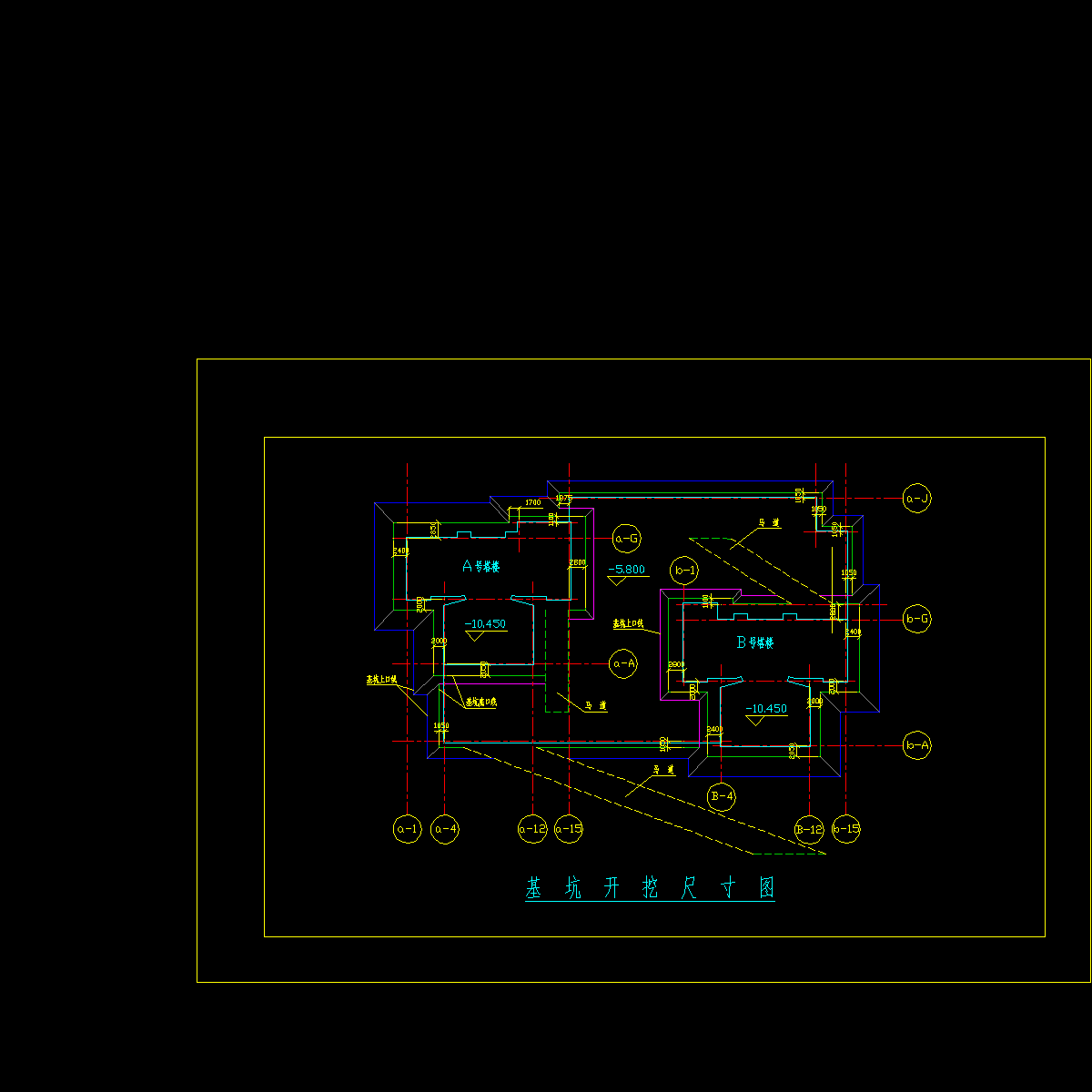

基坑开挖图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
