三联跨门式刚架厂房带大吨位吊车(甲级院)(屋顶平面图)

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-20 20:44:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年,25年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

三联跨厂房带大吨位吊车,边跨5T,中间跨32/5T,对遇到大吨位吊车厂房的设计人员是个很好的参考资料。
主要该资料包含:设计总说明、底层平面图、屋顶平面图、南北立面图、A-A剖面图 节点详图 、东西立面图、基础平面布置图、锚栓 平面布置图 、基础及锚栓详图、刚架及支撑布置图、檩条及隅撑布置图、立面墙梁布置图、支撑及天窗构件布置图、檩条及结构构件详图、GJ-1/GJ-1a.b及其详图、GJ-2及其详图、GJ-3及其详图、GJ-4及其详图、GJ-5及其详图、DCL-1/2及其详图、DCL-3/4及其详图等共20张图纸。

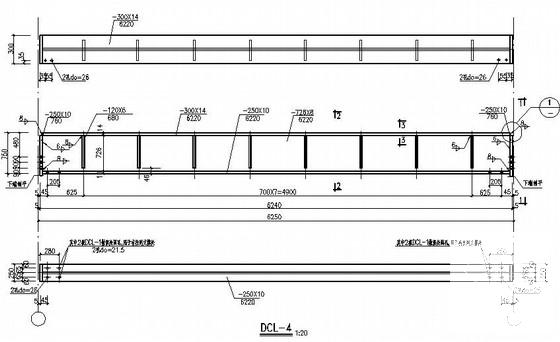

第 1 张图
第 1 张图

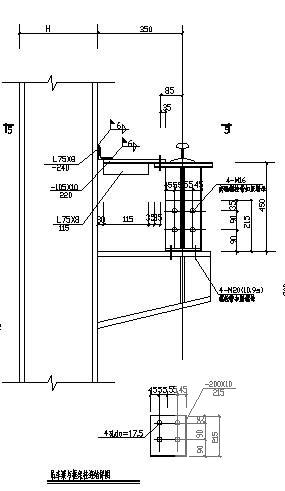

第 2 张图
第 2 张图

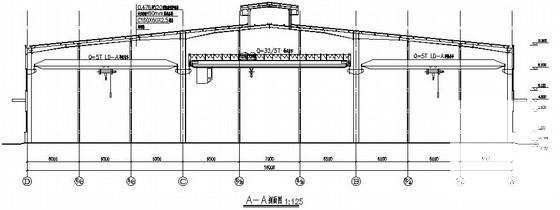

第 3 张图
第 3 张图

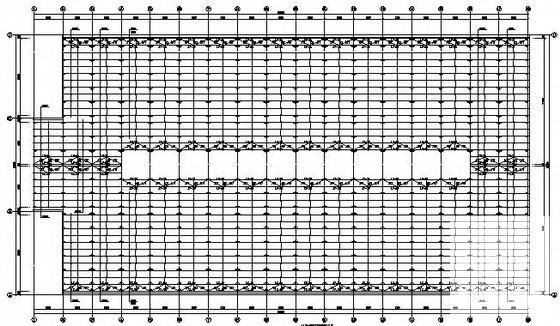

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-20 20:44:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在学习资料专区发帖交流相关知识。

附件2099v11edfcwwd2de1ff2csfs2.rar

1.32 MB

下载  售价: 100 积分    赚积分
