[CAD]2层高档别墅设计初设图纸（效果初设图纸）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类型：独栋别墅
• 建筑高度：多层建筑
• 图纸设计深度 ：方案（初设图）
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：8张
• 建筑面积：400平方米
• 建筑高度：9.414m
• 地上层数：2层
• 效果图：无

附件详情

某二层高档别墅设计图（含效果图）

工程建筑面积约为：400平方米
抗震设防烈度：6
层数为： 2层
高度为： 9.414米
屋顶形式：瓦屋面坡屋顶
这份参考资料包括图各层建筑平面、立面、剖面图等，共8张图纸

剖面

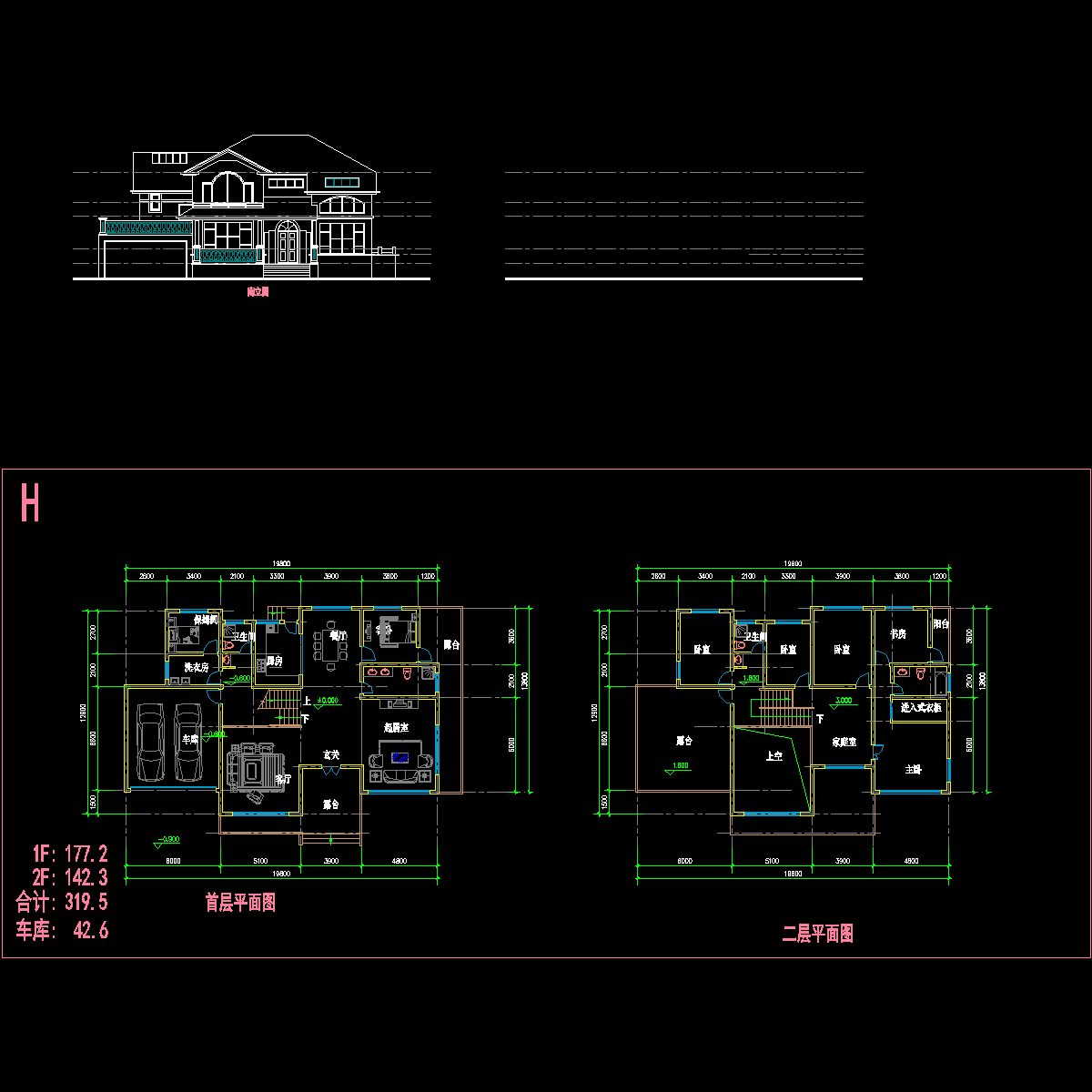

平面

总图

别墅h.dwg

别墅hh.dwg

别墅h施.dwg

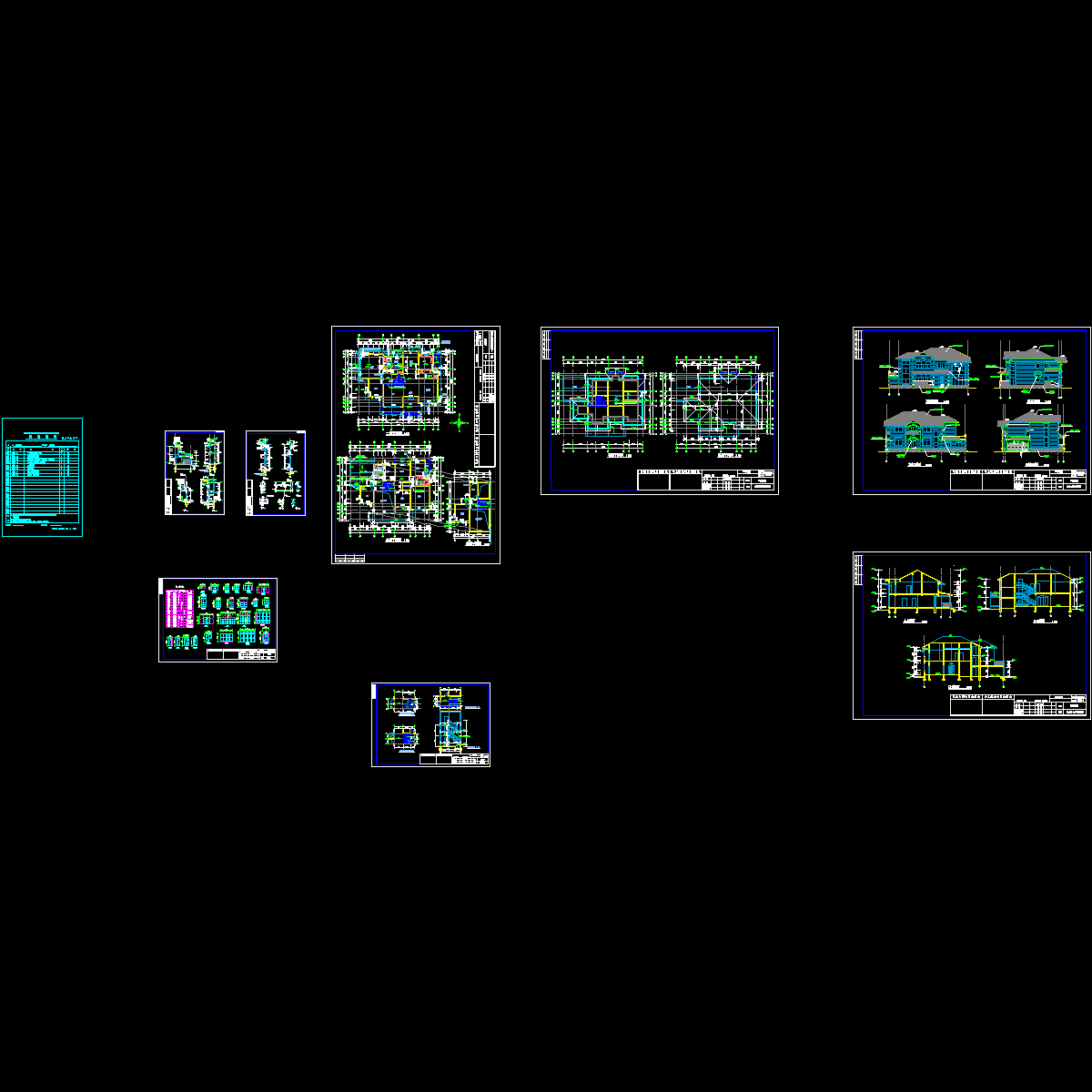

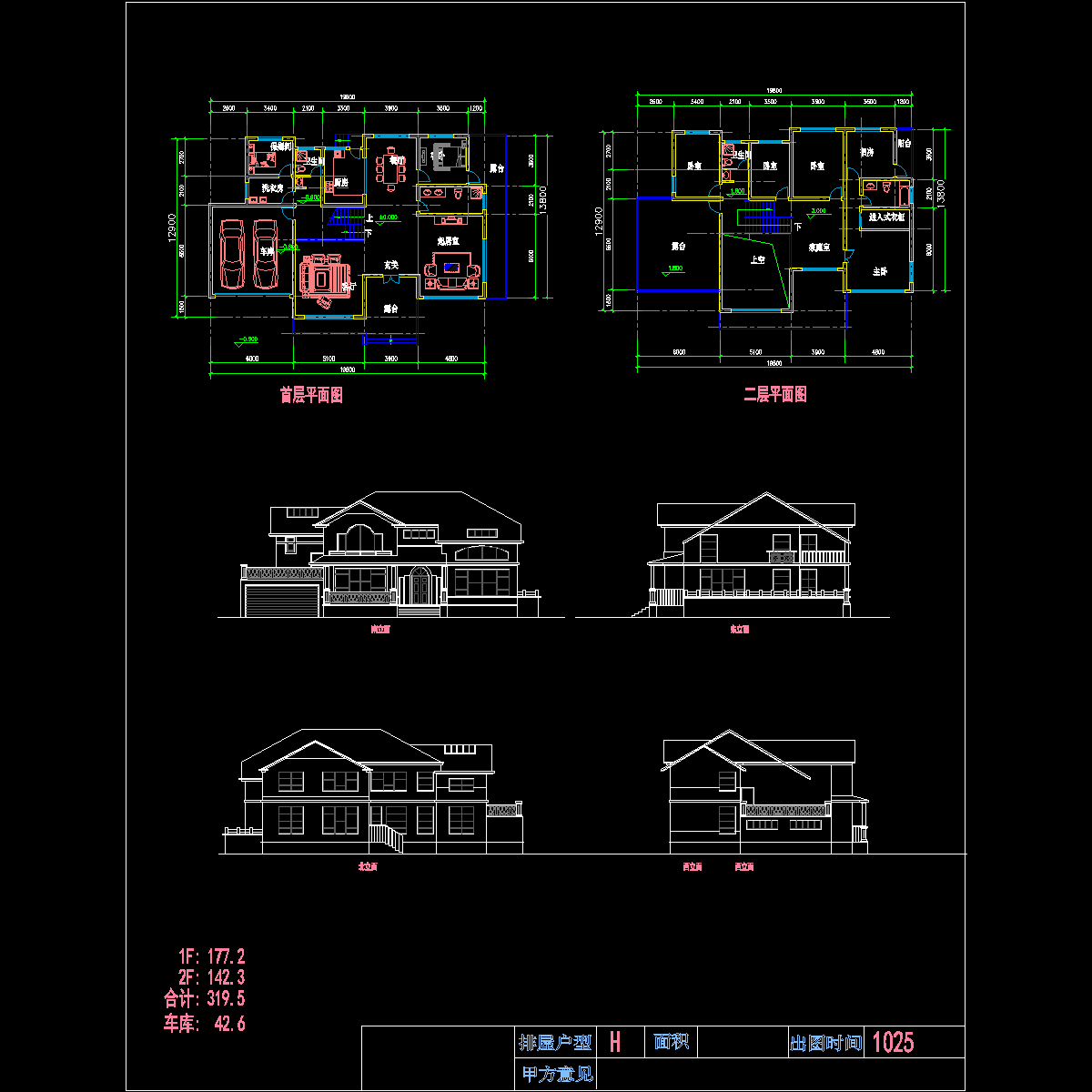

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
