知名企业铁艺-景墙CAD详图纸设计

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 ：知名企业铁艺-景墙详图设计

注：1.本图标高%%p0.000为参照标高，具体标高值以实际地面标高为准。

2.所有锻铁铁艺及铸铁铁艺饰件均采用热镀锌防锈处理，焊接点用红丹油打底两道防锈处理后,整个铁艺饰件油古铜色漆两遍。

3.景墙石材装饰线采用不锈钢片连接并用石胶粘结固定。

4.景墙壁灯参考昇辉电子SF-WA-WW/12W-03,高度320MM，直径170MM，瓦数：12W。

5.砖砌体：MU10灰砂砖，M5混合砂浆。

6.所有基础做法详结构。

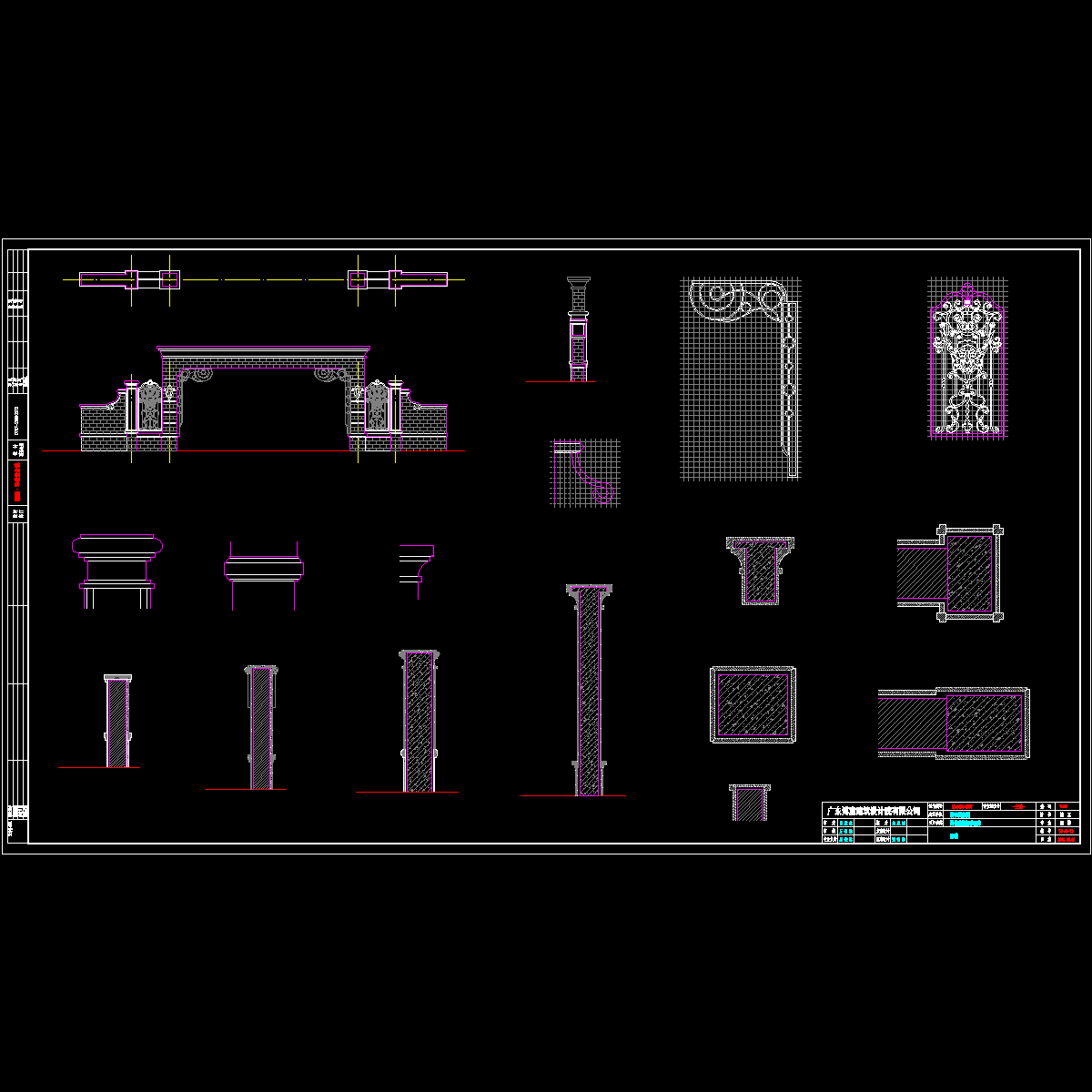

知名企业铁艺-景墙详图设计 (1)

知名企业铁艺-景墙详图设计 (2)

知名企业铁艺-景墙详图设计 (3)

知名企业铁艺-景墙详图设计 (4)

知名企业铁艺-景墙详图设计 (5)

知名企业铁艺-景墙详图设计 (6)

知名企业铁艺-景墙详图设计 (7)

知名企业铁艺-景墙详图设计 (8)

知名企业铁艺-景墙详图设计 (9)

知名企业铁艺-景墙详图设计 (10)

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
